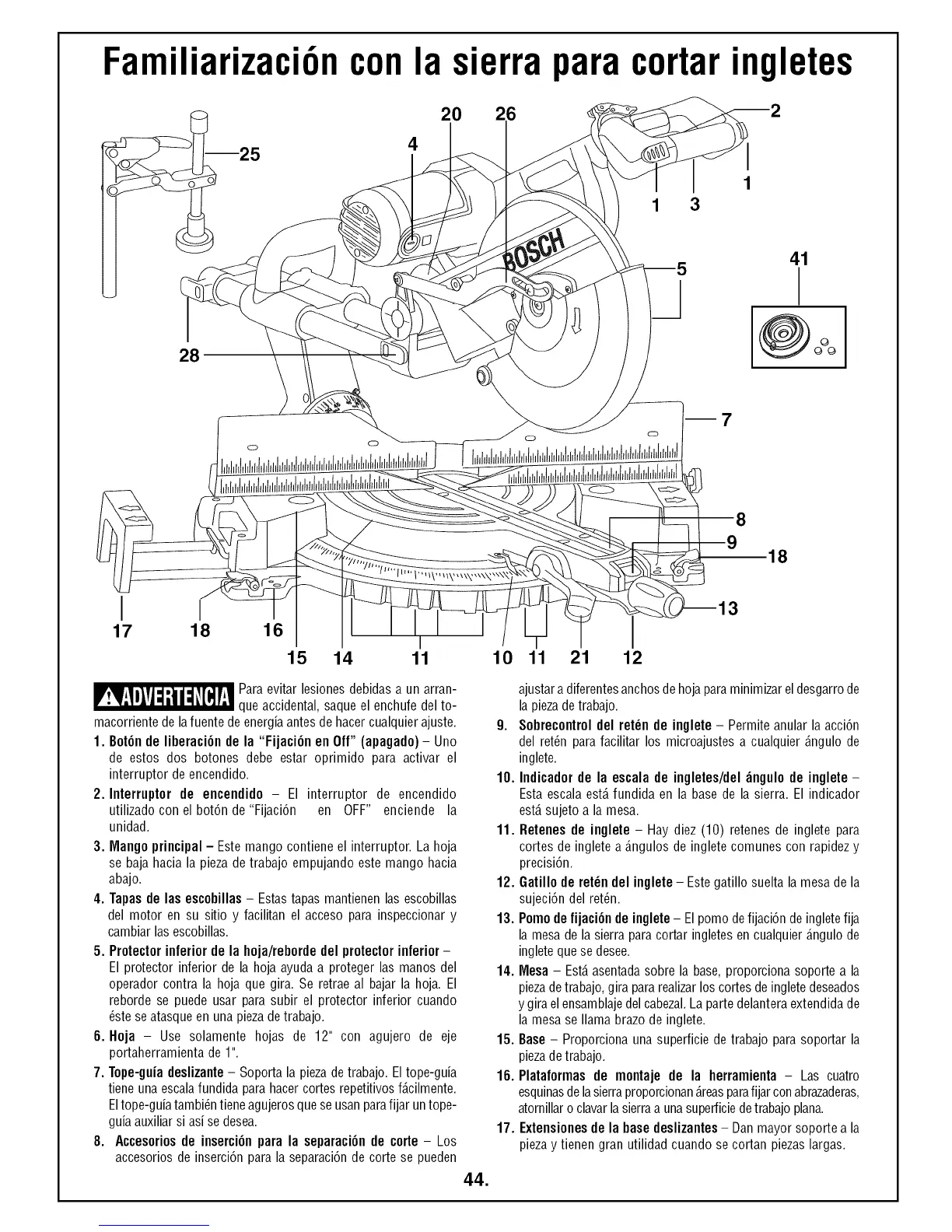

Familiarizaci6nconla sierra para cortaringletes
28
25
I I
17 18
4
2O
15 14 11 10 11 21 12
16
3
41
18
Paraevitarlesionesdebidasa unarran-
que accidental, saqueel enchufe del to-
macorriente dela fuente deenergiaantesde hacercualquierajuste.
1. Bot6n de liberaci6n de la "Fijaci6n en Off" (apagado) - Uno
de estos dos botones debe estar oprimido para activar el
interruptor de encendido.
2. Interruptor de encendido - El interruptor de encendido
utilizado con el bot6n de "Fijaci6n en OFF" enciende la
unidad.
3. Mango principal - Estemango contiene el interruptor. La hoja
se baja hacia la pieza de trabajo empujando este mango hacia
abajo.
4. Tapas de las escobillas - Estastapas mantienen las escobillas
del motor en su sitio y facilitan el acceso para inspeccionar y
cambiar las escobillas.
5. Protectorinferior de la hoja/reborde del protector inferior -
El protector inferior de la hoja ayuda a proteger las manos del
operador contra la hoja que gira. Se retrae al bajar la hoja. El
reborde se puede usar para subir el protector inferior cuando
_stese atasque en una piezadetrabajo.
6. I-Ioja - Use solamente hojas de 12" con agujero de eje
portaherramienta de 1".
7. Tope-guiadeslizante- Soporta la piezade trabajo. Eltope-guia
tiene unaescalafundida parahacercortes repetitivosf_.cilmente.
Eltope-guiatambi_n tieneagujerosquese usanparafijar untope-
guiaauxiliar si asi se desea.
8. Accesoriosde inserci6n para la separaci6n de code - Los
accesorios de inserci6n para la separaci6nde corte se pueden
ajustara diferentesanchosde hojaparaminimizareldesgarro de
la piezadetrabajo.
g. Sobrecontrol del ret_n de inglete - Permite anular la acci6n
del ret_n parafacilitar los microajustes a cualquier _.ngulode
inglete.
10. Indicador de la escala de ingletes/del _ngulo de inglete -
Estaescala est,. fundida en la base de la sierra. El indicador
est,. sujeto a la mesa.
11. Retenes de inglete - Hay diez (10) retenes de inglete para
cortes de inglete a _.ngulosde inglete comunes con rapidezy
precisi6n.
12. Gatillo de ret_n del inglete - Estegatillo suelta la mesa de la
sujeci6n del ret_n.
13. Pomode fijaci6n de inglete - Elpomo defijaci6n deingletefija
la mesade la sierra paracortar ingletes en cualquier_.ngulode
inglete quese desee.
14. Mesa - Est,.asentadasobre la base, proporciona soporte a la
piezadetrabajo, gira pararealizarlos cortes deinglete deseados
ygira el ensamblajedelcabezal.Laparte delantera extendidade
la mesase llama brazo de inglete.
15. Base - Proporciona una superficie de trabajo para soportar la
piezadetrabajo.
16. Plataformas de montaje de la herramienta - Las cuatro
esquinasdelasierraproporcionanAreasparafijarconabrazaderas,
atornillaro clavarlasierraa unasuperficiedetrabajo plana.
17. Extensionesde la base deslizantes- Dan mayor soporte a la
piezay tienen gran utilidad cuando se cortan piezas largas.
