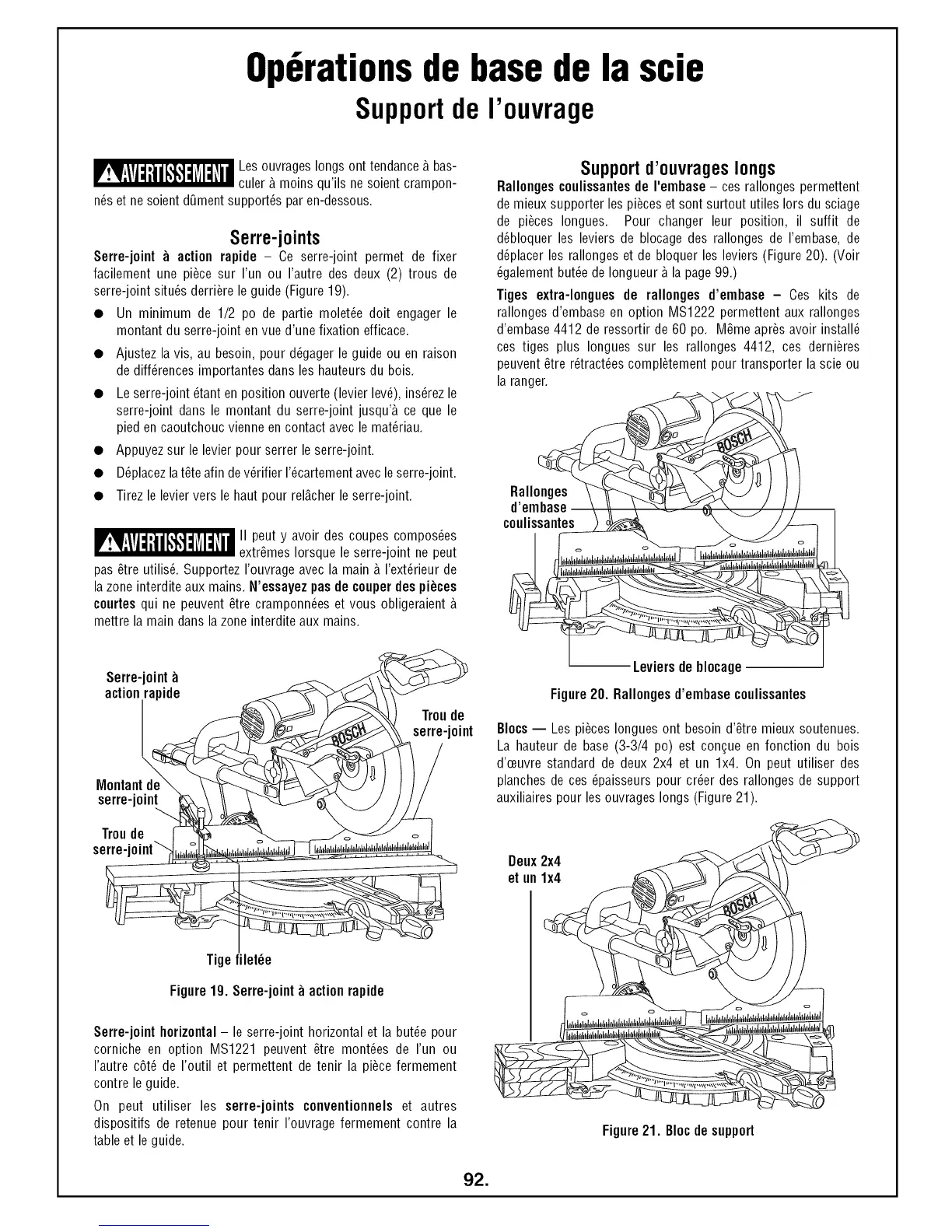

Operationsde basede la scie
Supportde I'ouvrage
Les ouvrageslongs ont tendanceb.bas-
culerb.moinsqu'ilsnesoientcrampon-
n_set nesoientdQmentsupport_sparen-dessous.
Serre-joints
Serre-joint _ action rapide - Ce serre-joint permet de fixer
facilement une piece sur I'un ou I'autre des deux (2) trous de
serre-joint situ_s derriere le guide (Figure 19).
• Un minimum de 1/2 po de partie molet_e doit engager le
montant du serre-joint en vue d'une fixation efficace.
• Ajustez la vis, au besoin, pour d_gager le guide ou en raison
de differences importantes dans les hauteurs du bois.
• Leserre-joint _tant en position ouverte (levier lev_), ins_rez le
serre-joint dans le montant du serre-joint jusqu'b, ce que le
pied en caoutchouc vienne en contact avec le mat_riau.
• Appuyez sur le levier pour serrer le serre-joint.
• D_placezla t_te afin dev_rifier I'_cartement avec leserre-joint.
• Tirez le levier vers le haut pour rel_.cherle serre-joint.
II peut y avoir des coupes compos_es
extr6mes Iorsque le serre-joint ne peut
pas 6tre utilis& Supportez I'ouvrage avec la main _.I'ext_rieur de
la zone interdite aux mains. N'essayez pas de couper des pi_ces
courtes qui ne peuvent 6tre cramponn_es et vous obligeraient _.
mettre la main dans la zone interdite aux mains.
Serre-joint _ .._.._. _ _
action rapids _-_ _) Troude
| ..//s_ __ _,_:_ ._5_ _ serre-joint
IVlontantde__ _ _-q)/
serre-join_._._l___'_-"%J_" "'_..__ ___
Tige filet_e
Figure19. Serre-joint_ actionrapide
Serre-joint horizontal- le serre-joint horizontal et la butte pour
corniche en option MS1221 peuvent #,tre mont_es de I'un ou
I'autre c6t_ de I'outil et permettent de tenir la piece fermement
contre le guide.
On peut utiliser les serre-joints conventionnels et autres
dispositifs de retenue pour tenir I'ouvrage fermement contre la
table et le guide.
Support d'ouvrageslongs
Rallonges coulissantesde I'emhase - ces rallonges permettent
de mieux supporter les pi_ces et sont surtout utiles Iors du sciage
de pi_ces Iongues. Pour changer leur position, il suffit de
d_bloquer les leviers de blocage des rallonges de I'embase, de
d_placer les rallonges et de bloquer les leviers (Figure 20). (Voir
_galement butte de Iongueur _.la page99.)
Tiges extra-longues de rallonges d'emhase - Ces kits de
rallonges d'embase en option MS1222 permettent aux rallonges
d'embase 4412 de ressortir de 60 po. M_me apr_s avoir install_
ces tiges plus Iongues sur les rallonges 4412, ces derni_res
peuvent _,trer_tract_escompl_tement pour transporter la scie ou
la ranger.
d'emh se \ /1 / /
coulissantes___)__ _ _--
-- Leviers de hlocage
Figure20. Rallongesd'emhasecoulissantes
Blocs-- Les pi_ces Iongues ont besoin d'6tre mieux soutenues.
La hauteur de base (3-3/4 po) est con£;ueen fonction du bois
d'oeuvre standard de deux 2x4 et un lx4. On peut utiliser des
planches de ces _paisseurs pour crier des rallonges de support
auxiliaires pour les ouvrages longs (Figure 21).
Deux 2x4
et un1_
Figure21. Blocdesupport
92.
