Operationsde basede la scie
Guideauxiliaire
Certains types de moulure n_cessitent une rallonge de face de
guide en raison de la dimension et de la position de I'ouvrage. Des
trous sont pratiqu_s dans le guide pour fixer un guide auxiliaire. Le
guide auxiliaire est utilis_ avec la scie en position biseau 0°
seulement.
1. Placez une piece de bois contre le guide de la scie _.onglet
(Figure 22). (Le bois peut avoir une hauteur maximum de4 1/2
po.). Assurez-vous que lat6te neg6ne pas le guide auxiliaire.
Pour scier des moulures sans _clater,fixez un guide auxiliaire
en bois d'un seul morceau puis sciez I'encoche avec la scie _.
onglet.
2. Marquez les emplacements des trous de support sur le bois
depuis I'arri_re du guide.
3. Percezet fraisez les trous _.I'avant de la planchede support.
,
Fixez le(s) guide(s) auxiliaire(s) _. I'aide de deux (2) vis _.
machine _.t#,tefrais_e de 3/16 po. Avec un guide auxiliaire de
3/4 po d'_paisseur,utilisez des vis de 1-1/2 po de long. Fixez-
les derriere le guide en m_tal _.I'aide de rondelles et d'_crous _.
machine.
Ou bien : avec un guide auxiliaire de 3/4 po, utilisez des vis _.
bois _.t6te ronde de 1/4 po (3/4 po de long). Percezquatre (4)
avant-trous de diam_tre inf_rieur _. 1/4 po dans le guide
auxiliaire et enfilez les vis par les trous du guide en m_tal pour
lesvisser dans le guide en bois.
5. Pratiquez une coupe de profondeur normale pour crier lafente
_.lame.Wrifiez s'il y a interference entre leguide auxiliaire et le
protecteur inf_rieur de lame. Faitesdesajustements au besoin.
V_rifiez s'il y a interference caus_e par un
composant quelconque.
Fente
Guide__
auxilia_e __
lame
Vis _ tSle
tote plate

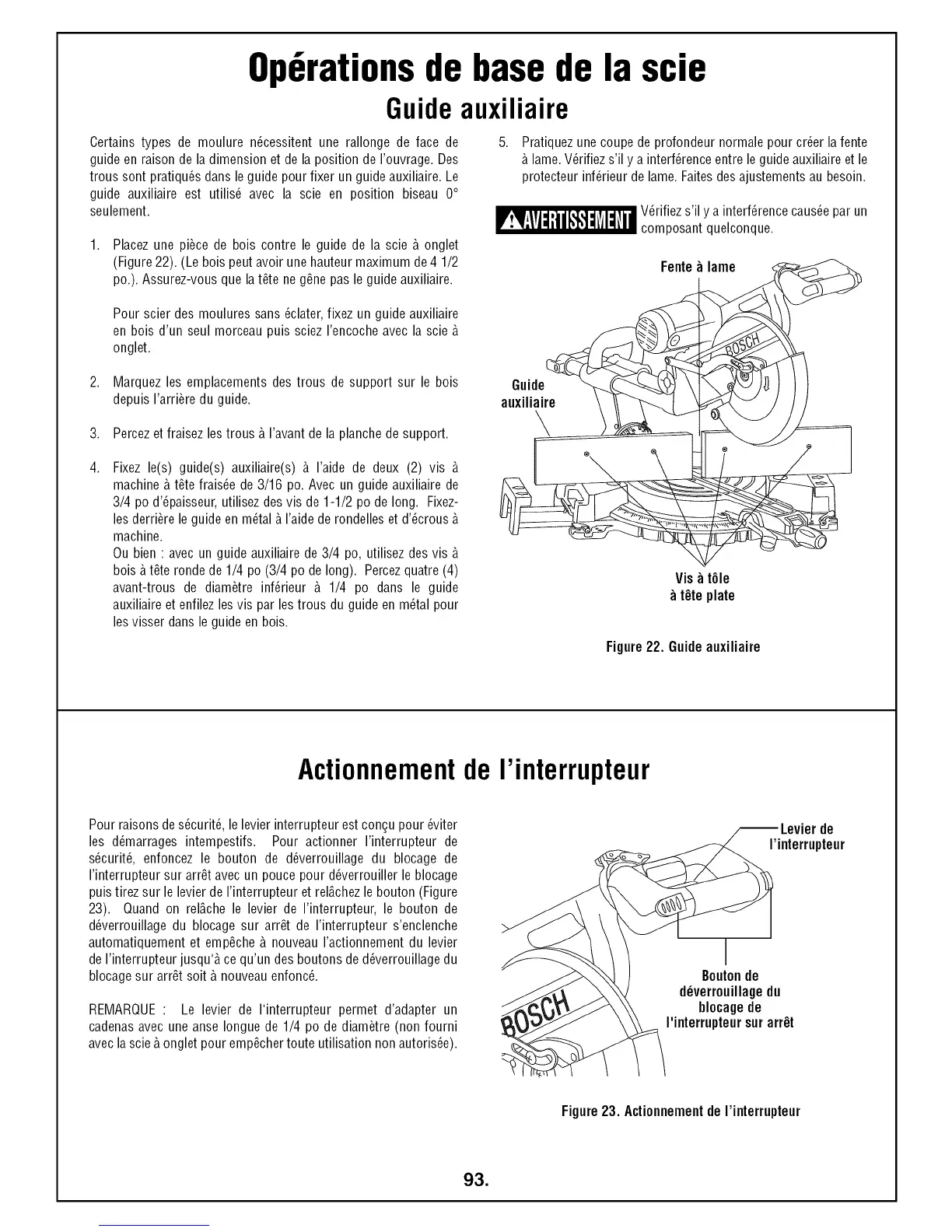

Figure22. Guideauxiliaire
Actionnementde I'interrupteur
Pour raisons des_curit_, le levier interrupteur estcon£u pour _viter
les d_marrages intempestifs. Pour actionner I'interrupteur de
s_curit_, enfoncez le bouton de d_verrouillage du blocage de
I'interrupteur sur arr6t avec un pouce pour d_verrouiller le blocage
puistirez sur le levierde I'interrupteur et rel_.chezle bouton (Figure
23). Quand on rel_.chele levier de I'interrupteur, le bouton de
d_verrouillage du blocage sur arr#,t de I'interrupteur s'enclenche
automatiquement et emp6che _.nouveau I'actionnement du levier
de I'interrupteur jusqu'_, ce qu'un des boutons de d_verrouillage du
blocage sur arr6t soit _.nouveauenfonc&
REMARQUE : Le levier de I'interrupteur permet d'adapter un
cadenas avec une anse Iongue de 1/4 po de diam_tre (non fourni
avecla scie_.onglet pour emp6cher toute utilisation non autoris_e).
de
I'interrupteur
Boutonde
d_verrouillagedu
blocagede
I'interrupteursurarrOt
Figure23. Actionnementde I'interrupteur
