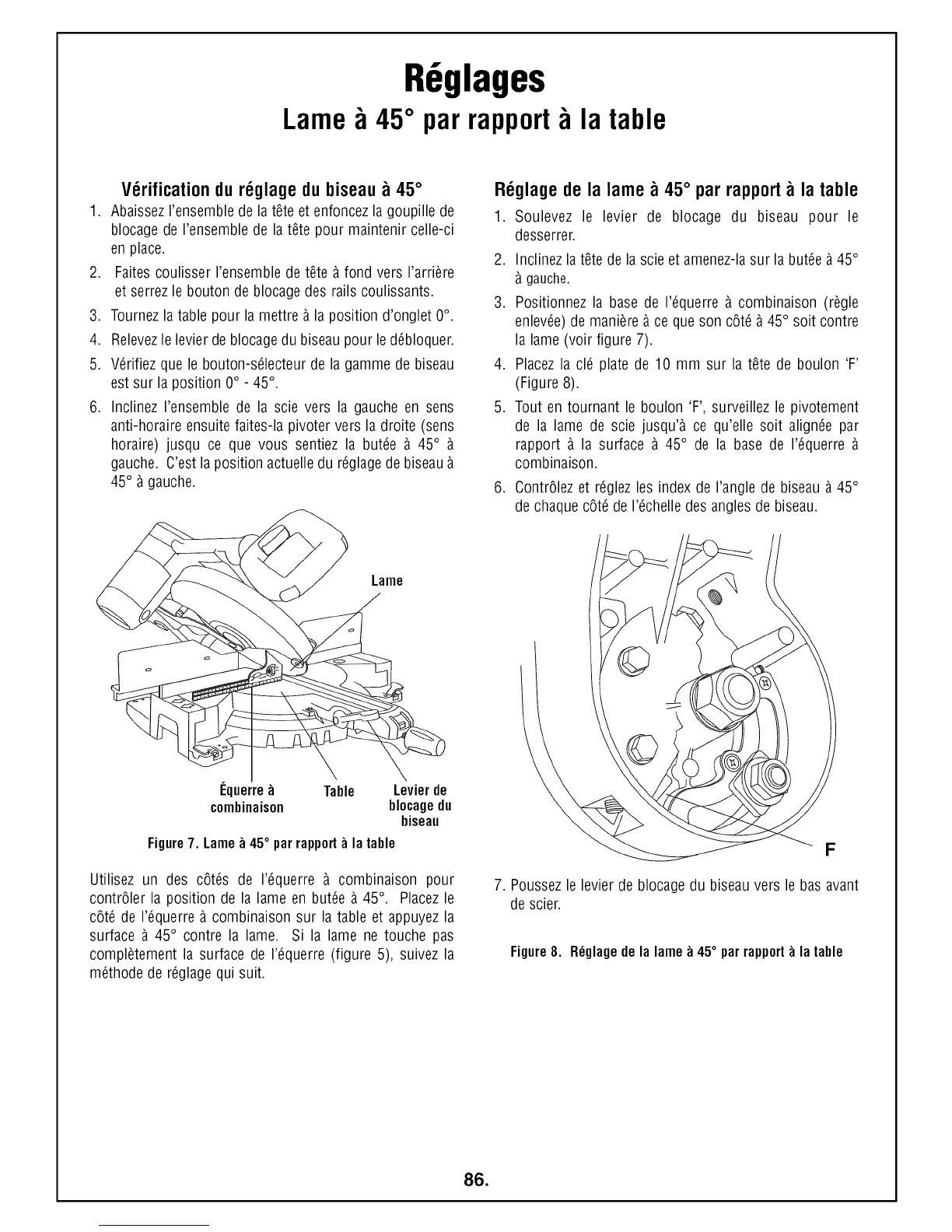

R6glages
Lameb 45° parrapportb la table
V6rificationdur6glagedubiseau_ 45°
1. AbaissezI'ensemble de la t_te et enfoncez la goupille de
blocage de I'ensemble de la t_te pour maintenir celle-ci
en place.
2. Faitescoulisser I'ensemble de t_te 9 fond vers I'arri_re
et serrezle bouton de blocagedes rails coulissants.
3. Tournezla table pour la mettre 9 la position d'onglet 0°.
4. Relevezle levier de blocagedu biseau pour led6bloquer.
5. V6rifiez que le bouton-s61ecteurde la gamme de biseau
est sur la position 0° - 45°.
6. Inclinez I'ensemble de la scie vers la gauche en sens
anti-horaire ensuitefaites-la pivoter vers la droite (sens
horaire) jusqu ce que vous sentiez la but6e 9 45°
gauche. C'est la position actuelle du r6glagede biseau
45° _ gauche.
R6glagede la lame _ 45° par rapport_ la table
1. Soulevez le levier de blocage du biseau pour le
desserrer.
2. Inclinez lat_te de la scie et amenez-lasur la but6e 9 45°
gauche.
3. Positionnez la base de 1'6querre9 combinaison (r_gle
enlev6e)de mani_re 9 ce que son c6t6 945° soit contre
la lame (voir figure 7).
4. Placez la cl6 plate de 10 mm sur la t_te de boulon 'F'
(Figure8).
5. Tout en tournant le boulon 'F', surveillez le pivotement
de la lame de scie jusqu'9 ce qu'elle soit align6e par
rapport 9 la surface 9 45° de la base de 1'6querre
combinaison.
6. ContrOlezet r6glezles index de I'angle de biseau 9 45°
de chaquec6t6 de 1'6chelledes angles de biseau.
Lame
I_querre_ Table
combinaison
Levierde
blocagedu
biseau
Figure7. Lame_ 45° parrapport_ la table
Utilisez un des cOt6s de 1'6querre9 combinaison pour
contr61er la position de la lame en but6e _ 45°. Placezle
c6t6 de 1'6querre_ combinaison sur la table et appuyez la
surface _ 45° contre la lame. Si la lame ne touche pas
compl_tement la surface de 1'6querre(figure 5), suivez la
m6thode de r6glage qui suit.
F
7. Poussez le levier de blocage du biseau vers le bas avant
de scier.
Figure8. R_glagedela lame_ 45° parrapport_ latable
86.
