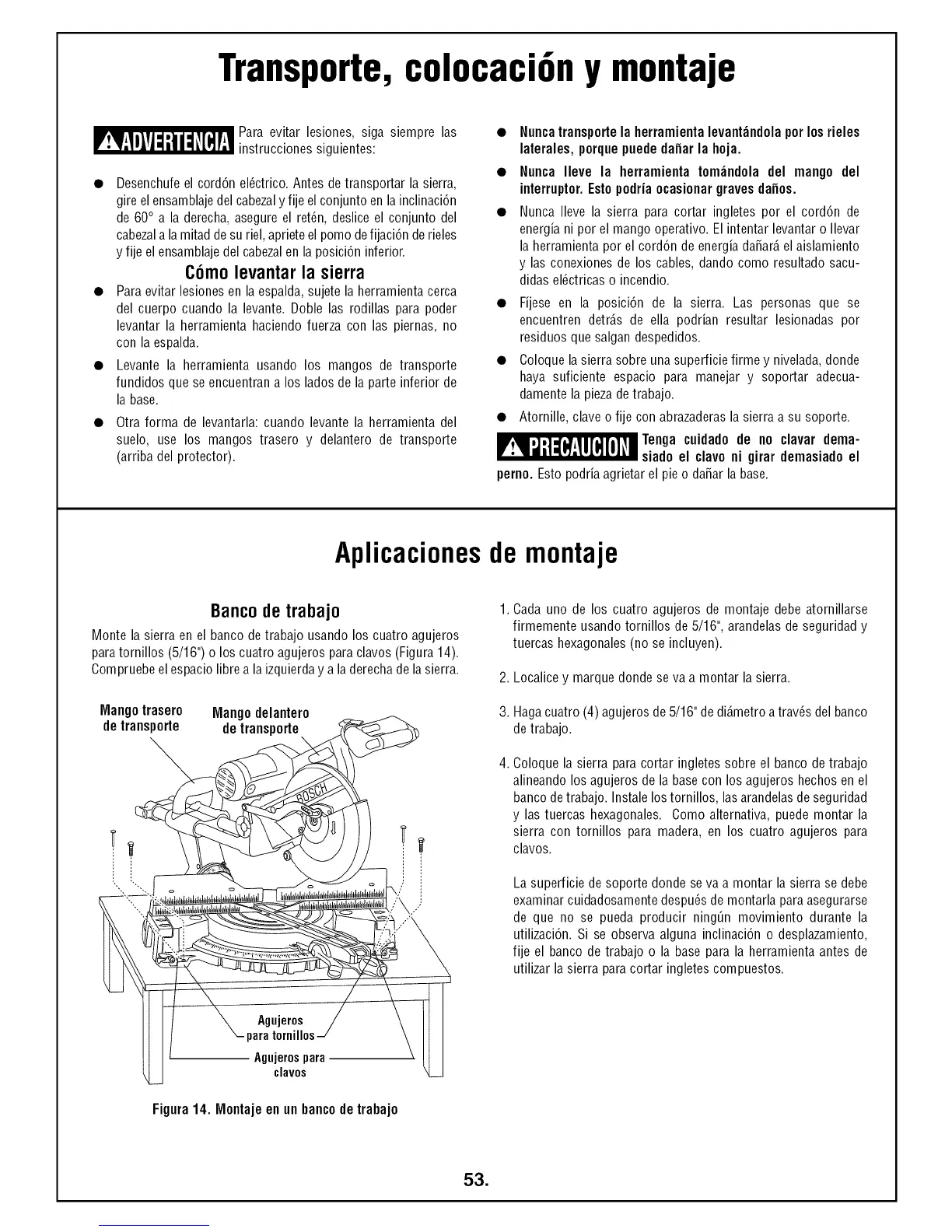

Transporte,colocaci n y montaje
Para evitar lesiones, siga siempre las
instrucciones siguientes:
• Desenchufeel cord6n el_ctrico. Antes de transportar la sierra,
gire el ensamblajedel cabezaly fije el conjunto enla inclinaci6n
de 60° a la derecha,asegure el ret_n, deslice el conjunto del
cabezala la mitaddesu riel,apriete el pomo defijaci6n de rieles
y fije el ensamblajedel cabezalen la posici6n inferior.
C6molevantarla sierra
• Paraevitar lesiones en la espalda, sujete la herramientacerca
del cuerpo cuando la levante. Doble las rodillas para poder
levantar la herramienta haciendo fuerza con las piernas, no
con la espalda.
• Levante la herramienta usando los mangos de transporte
fundidos que seencuentran a los lados de la parte inferior de
la base.
Otra forma de levantarla: cuando levante la herramienta del
suelo, use los mangos trasero y delantero de transporte
(arriba del protector).
• Nuncatransportela herramienta levant_ndola por los rieles
laterales, porque puede danar la hoja.
• Nunca Ileve la herramienta tom_ndola del mango del
interruptor.Estopodria ocasionar gravesdanos.
• Nunca Ileve la sierra para cortar ingletes por el cord6n de
energiani por el mango operativo. El intentar levantar o Ilevar
la herramienta por el cord6n de energia daSar_,el aislamiento
y las conexiones de los cables, dando como resultado sacu-
didas el_ctricas o incendio.
• Fijese en la posici6n de la sierra. Las personas que se
encuentren detr_.s de ella podrian resultar lesionadas por
residuos que salgan despedidos.
• Coloque la sierra sobre una superficie firme y nivelada,donde
haya suficiente espacio para manejar y soportar adecua-
damente la pieza detrabajo.
• Atornille, clave o fije con abrazaderas la sierra a su soporte.
Tenga cuidado de no clavar dema-
siado el clavoni girardemasiadoel
perno.Estopodriaagrietarel pieoda_arlabase.
Aplicacionesde montaje
Bancode trabajo
Monte la sierra en el banco de trabajo usando los cuatro agujeros
paratornillos (5/16") o los cuatro agujeros para clavos (Figura 14).
Compruebeelespacio libre ala izquierda y ala derechade la sierra.
Mangotrasero Mangodelantero
detransporte detransporte
1. Cada uno de los cuatro agujeros de montaje debe atornillarse
firmemente usando tornillos de 5/16", arandelas de seguridad y
tuercas hexagonales (no se incluyen).
2. Localice y marque donde se va a montar la sierra.
3. Hagacuatro (4) agujeros de 5/16" dedi_.metroa trav6s del banco
detrabajo.
4. Coloque la sierra para cortar ingletes sobre el banco de trabajo
alineando los agujeros de la basecon los agujeros hechos en el
bancodetrabajo. Instale los tornillos, lasarandelasde seguridad
y las tuercas hexagonales. Como alternativa, puede montar la
sierra con tornillos para madera, en los cuatro agujeros para
clavos.
La superficie de soporte donde se va a montar la sierra se debe
examinarcuidadosamentedespu_s de montarla paraasegurarse
de que no se pueda producir ning_n movimiento durante la
utilizaci6n. Si se observa alguna inclinaci6n o desplazamiento,
fije el banco de trabajo o la base para la herramienta antes de
utilizar la sierra paracortar ingletes compuestos.
Agujeros
para tornillos
Agujerospara
clavos
Figura14. Montajeenunbancodetrabajo
53.
