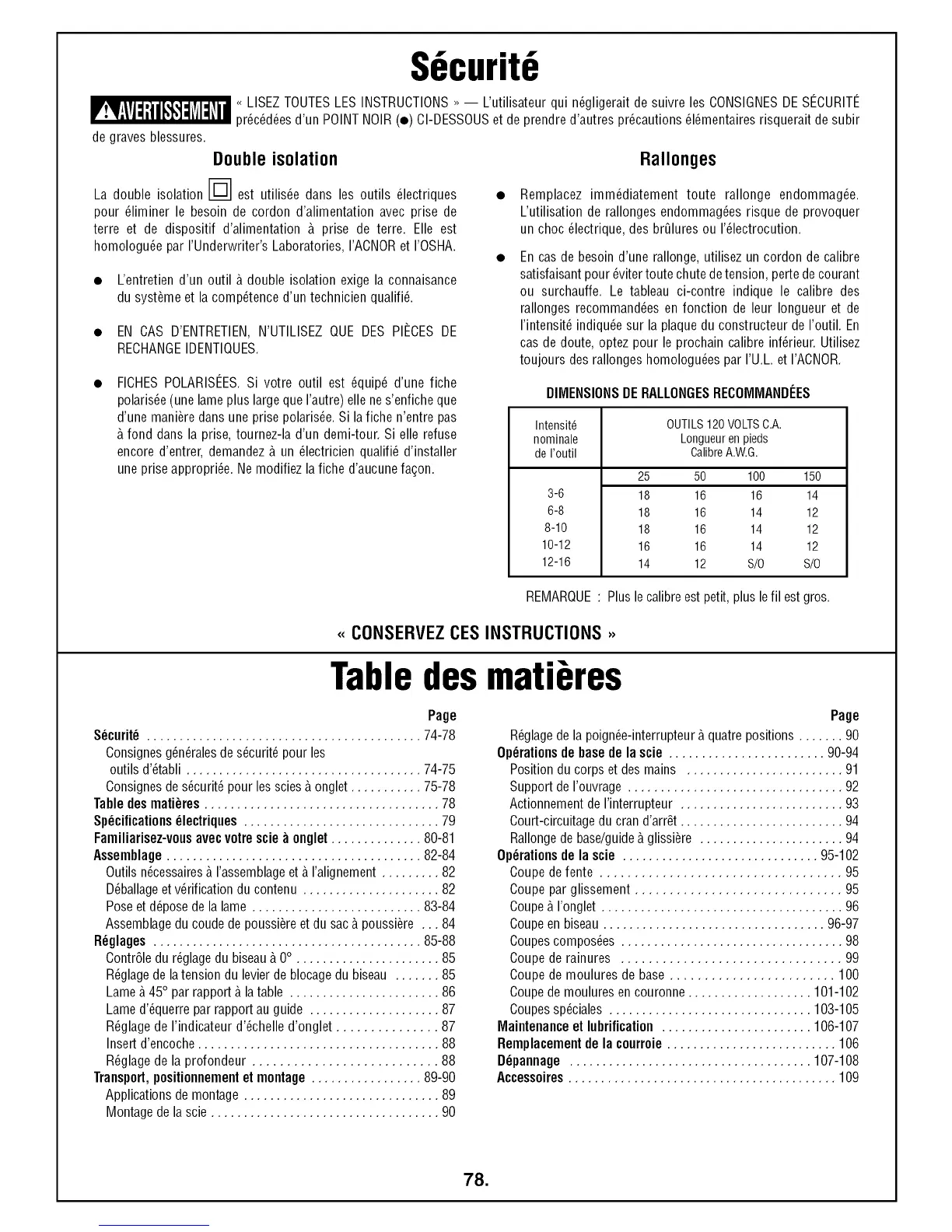

de graves blessures.
S curit
<_LISEZTOUTESLES INSTRUCTIONS>>-- L'utilisateur qui n_gligerait de suivre les CONSIGNESDESI_CURITI_
pr_c_d_esd'un POINT NOIR(e) CI-DESSOUSet de prendre d'autres precautions _l_mentaires risquerait de subir
Double isolation
r-_
La double isolation _ est utilis_e dans les outils _lectriques
pour _liminer le besoin de cordon d'alimentation avec prise de
terre et de dispositif d'alimentation b. prise de terre. Elle est
homologu_e par I'Underwriter's Laboratories, I'ACNORet I'OSHA.
L'entretien d'un outil b. double isolation exige la connaisance
du syst_me et la competence d'un technicien qualifi&
EN CAS D'ENTRETIEN,N'UTILISEZ QUE DES PI[:CES DE
RECHANGEIDENTIQUES.
FICHES POLARISI_ES.Si votre outil est _quip_ d'une fiche
polaris_e (une lameplus large que I'autre)elle nes'enfiche que
d'une mani_redans une prise polaris_e. Si lafiche n'entre pas
b.fond dans la prise, tournez-la d'un demi-tour. Si elle refuse
encore d'entrer, demandez b.un _lectricien qualifi_ d'installer
une prise appropri_e. Ne modifiez la fiche d'aucunefa(;on.
Rallonges
Remplacez imm_diatement toute rallonge endommag_e.
L'utilisation de rallonges endommag_es risque de provoquer
un choc _lectrique, des brQluresou I'_lectrocution.
En cas de besoin d'une rallonge, utilisez un cordon de calibre
satisfaisantpour _vitertoute chute detension, pertedecourant
ou surchauffe. Le tableau ci-contre indique le calibre des
rallonges recommand_es en fonction de leur Iongueur et de
I'intensit_ indiqu_e sur la plaquedu constructeur de I'outil. En
cas de doute, optez pour le prochain calibre inf_rieur. Utilisez
toujours desrallonges homologu_es par I'U.L et I'ACNOR.
DIMENSIONSDERALLONGESRECOMMANDI_ES
Intensit_
nominale
de I'outil
3-6
6-8
8-10
10-12
12-16
OUTILS120 VOLTSC.A.
Longueur en pieds
CalibreA.W.G.
25 50 100 150
18 16 16 14
18 16 14 12
18 16 14 12
16 16 14 12
14 12 S/O S/O
REMARQUE" Plus le calibreest petit, plus le fil est gros.
,_CONSERVEZCES INSTRUCTIONS ,,
Tabledesmati res
Page
S_curit_ .......................................... 74-78
Consignesg_n_ralesde s_curit_pour les
outils d'_tabli .................................... 74-75
Consignesde s_curit_pour les scies b.onglet ........... 75-78
Tabledesmati_res .................................... 78
Specifications_lectriques .............................. 79
Familiarisez-vousavecvotrescie _ onglet.............. 80-81
Assemblage ....................................... 82-84
Outils n_cessairesb.I'assemblageet b.I'alignement ......... 82
D_ballageetv_rification du contenu ..................... 82
Poseet d_posede la lame .......................... 83-84
Assemblagedu coudede poussi_reet du sac b.poussi_re . .. 84
R_glages ......................................... 85-88
Contr61edu r_glagedu biseaub.0° . ..................... 85
R_glagede latension du levierde blocagedu biseau ....... 85
Lameb.45° par rapportb.la table ....................... 86
Lamed'_querre par rapportau guide .................... 87
R_glagede I'indicateur d'_chelle d'onglet ............... 87
Insert d'encoche..................................... 88
R_glagede la profondeur ........................... 88
Transport, positionnement el montage ................. 89-90
Applications de montage .............................. 89
Montagede la scie ................................... 90
Page
R_glagede la poign_e-interrupteurb.quatre positions ....... 90
Operationsde base de la scie ........................ 90-94
Position du corps et des mains ........................ 91
Support de I'ouvrage ................................. 92
Actionnementde I'interrupteur ......................... 93
Court-circuitagedu cran d'arr6t ......................... 94
Rallongedebase/guideb.glissi_re ...................... 94
Operations de la scie .............................. 95-102
Coupe de fente ................................... 95
Coupe par glissement .............................. 95
Coupeb.I'onglet ..................................... 96
Coupeen biseau .................................. 96-97
Coupescompos_es .................................. 98
Coupe de rainures ................................ 99
Coupe de moulures de base ........................ 100
Coupede moulures encouronne ................... 101-102
Coupessp_ciales ............................... 103-105
Maintenance el lubrification ....................... 106-107
Remplacement de la courroie.......................... 106
D_pannage ..................................... 107-108
Accessoires ......................................... 109
78.
