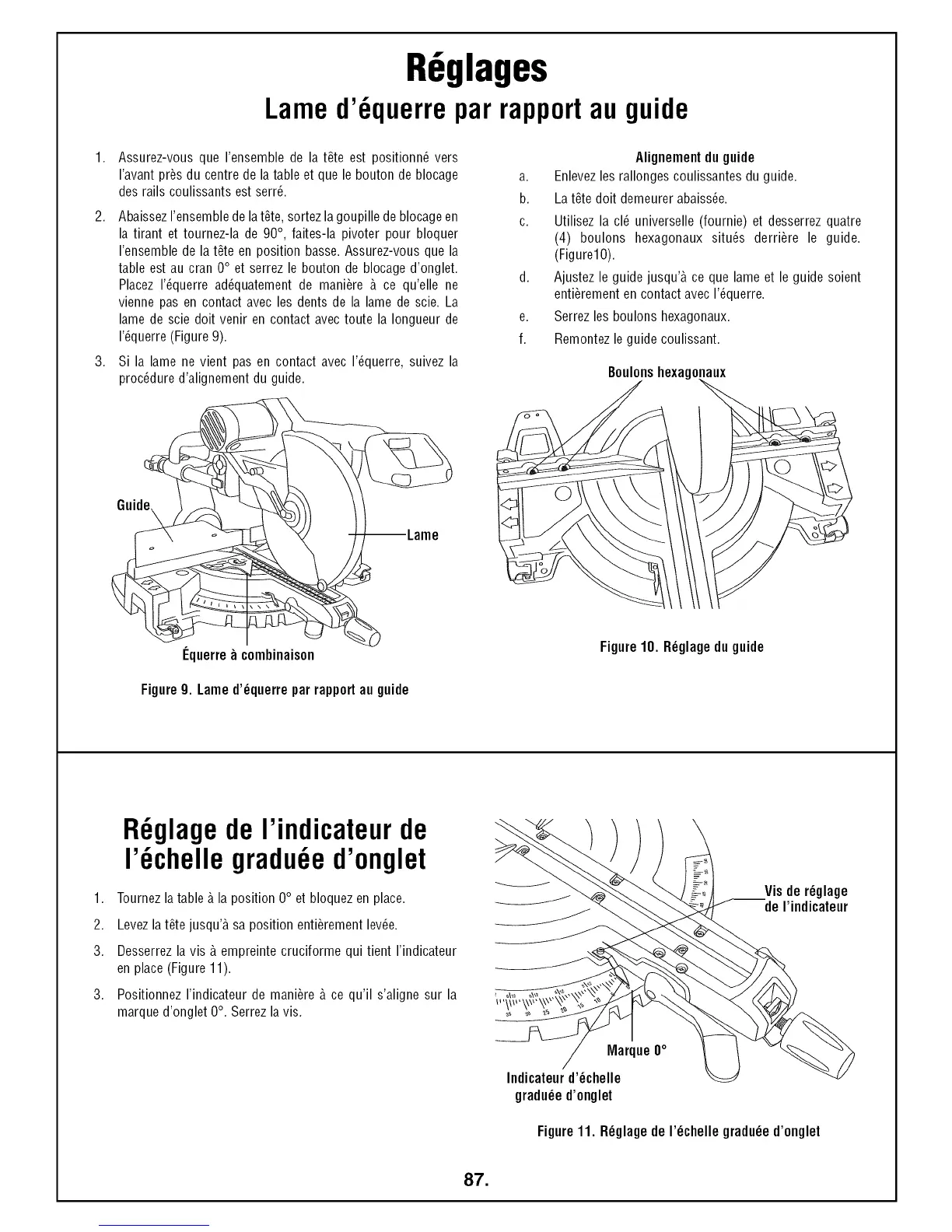

Bosch 5412L - Lamed Querre Par Rapportau Guide; R_Glage de Iindicateur D_Chelle Donglet

R6glages
Lamed' querre parrapportau guide
Assurez-vous que I'ensemble de la t_te est positionn_ vers
I'avant pros du centre de la table et que le bouton de blocage
des rails coulissants est serr&
2. AbaissezI'ensemble de lat_te, sortez la goupille de blocageen
la tirant et tournez-la de 90°, faites-la pivoter pour bloquer
I'ensemble de la t_te en position basse. Assurez-vous que la
table est au cran 0° et serrez le bouton de blocage d'onglet.
Placez I'_querre ad_quatement de mani_re _. ce qu'elle ne
vienne pas en contact avec les dents de la lame de scie. La
lame de scie doit venir en contact avec toute la Iongueur de
I'_querre (Figure 9).
3. Si la lame ne vient pas en contact avec I'_querre, suivez la
procedure d'alignement du guide.
Lame
I_querre_ combinaison
Figure9. Lamed'_querrepar rapportauguide
a,
b.
C,
Alignement du guide
Enlevezles rallonges coulissantes du guide.
Lat_te doit demeurer abaiss_e.
Utilisez la cl_ universelle (fournie) et desserrez quatre
(4) boulons hexagonaux situ_s derriere le guide.
(Figure10).
d. Ajustez le guide jusqu'& ce que lame et le guide soient
enti_rement en contact avec I'_querre.
e. Serrezles boulons hexagonaux.
f. Remontez le guide coulissant.
Boulonshexagonaux
Figure10. R_glageduguide
R glage de I'indicateurde
I' chelle gradu e d'onglet
1. Tournez latable _.la position 0° et bloquez en place.
2. Levez lat6te jusqu'& sa position enti_rement levee.
3. Desserrez la vis _.empreinte cruciforme qui tient I'indicateur
en place (Figure 11).
3. Positionnez I'indicateur de mani_re _.ce qu'il s'aligne sur la
marque d'onglet 0°. Serrez lavis.
Visder_glage
derindicateur
MarqueO°
Indicateurd'_chelle
gradu_ed'onglet
Figure11. R_glagedeI'_chellegradu_ed'onglet
87.
