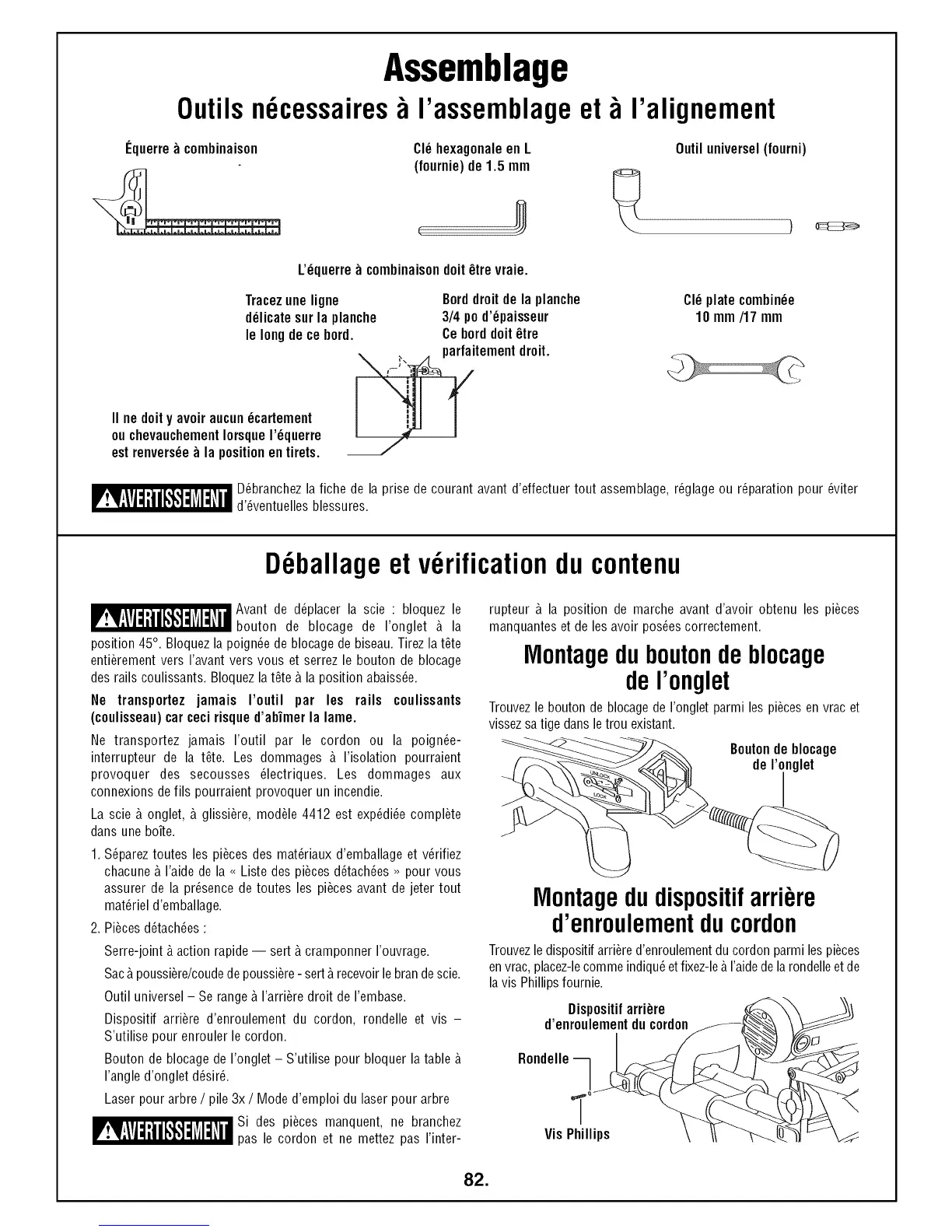

Assemblage
Outils n cessaires I'assemblageet I'alignement
I_querre_ comhinaison
CI_ hexagonaleen L
(fournie) de 1.5 mm
Outiluniversel(fourni)
L'_querre_ comhinaisondoitOtrevraie.
Tracezuneligne
d_licatesurla planche
lelongde cehord.
II nedolty avoiraucun_cartement
ouchevauchementIorsqueI'_querre
estrenvers_e_ lapositionentirets.
Borddroit de la planche
3/4 po d'_paisseur
Ce horddoltOtre
,,_, . parfaitementdroit.
CI_platecomhin_e
10mm/17 mm
D_branchez la fiche de la prise de courant avant d'effectuer tout assemblage, r_glage ou r_paration pour _viter
d'_ventuelles blessures.
D ballage etv rification ducontenu
Avant de d_placer la scie " bloquez le
bouton de blocage de I'onglet b. la
position 45°. Bloquezla poign_e de blocage de biseau.Tirez la t_te
enti_rement vers I'avant vers vous et serrez le bouton de blocage
des rails coulissants. Bloquez la t6te b.la position abaiss_e.
Ne transportez jamais I'outil par les rails coulissants
(coulisseau)car cecirisque d'ahimer la lame.
Ne transportez jamais I'outil par le cordon ou la poign_e-
interrupteur de la t6te. Les dommages _. I'isolation pourraient
provoquer des secousses _lectriques. Les dommages aux
connexions defils pourraient provoquer un incendie.
La scie _. onglet, _. glissi_re, module 4412 est expedite complete
dans une bofte.
1. S_pareztoutes les pi_ces des mat_riaux d'emballage et v_rifiez
chacune _.I'aide de la <<Liste des pi_ces d_tach_es >>pour vous
assurer de la pr6sence de toutes les pi_ces avant de jeter tout
materiel d'emballage.
2. Pi_cesd_tach_es :
Serre-joint _.action rapide-- sert _.cramponner I'ouvrage.
Sac_.poussi_re/coudede poussi_re- sert_.recevoir lebrandescie.
Outil universel - Se range _.I'arri_re droit de I'embase.
Dispositif arri_re d'enroulement du cordon, rondelle et vis -
S'utilise pour enrouler le cordon.
Bouton de blocage de I'onglet - S'utilise pour bloquer la table _.
I'angle d'onglet d6sir_.
Laser pour arbre/ pile 3x / Mode d'emploi du laser pour arbre
Si des pi_ces manquent, ne branchez
pas le cordon et ne mettez pas I'inter-
rupteur _. la position de marche avant d'avoir obtenu les pi_ces
manquantes et de les avoir pos_escorrectement.
Montageduboutondeblocage
deI'onglet
Trouvezle bouton de blocagede I'onglet parmi les pi_cesen vrac et
vissezsa tige dans letrou existant.
Boutondehlocage
deronglet
Montagedudispositifarri re
d'enroulementducordon
Trouvezledispositif arri_red'enroulementdu cordon parmi lespi_ces
envrac, placez-lecomme indiqu_etfixez-le_.I'aidede larondelleet de
la vis Phillips fournie.
Dispositifarri_re
d'enroulementducordon
VisPhillips
82.
