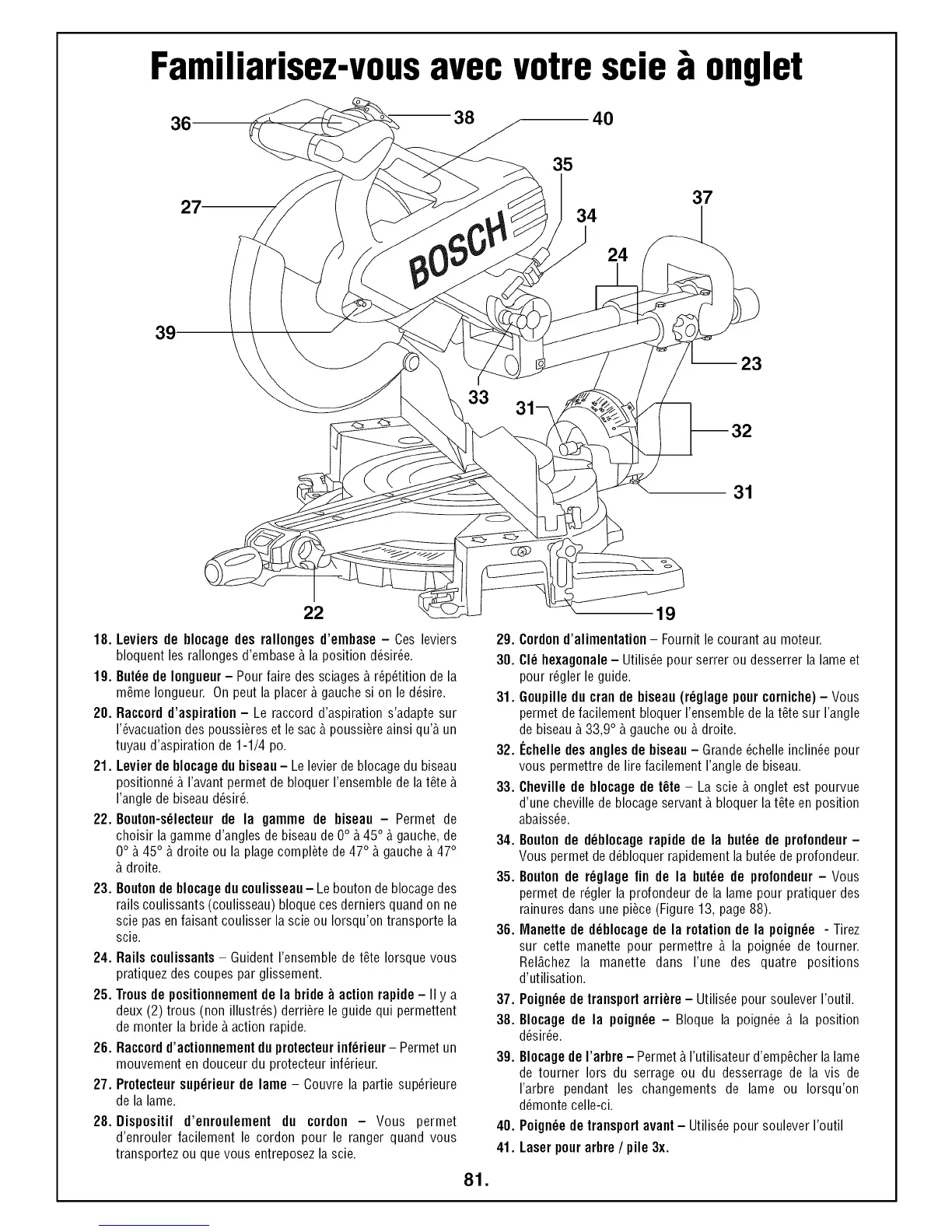

Familiarisez-vousavec votrescie onglet
38 40
35
34
37
24
33
31-_
31
22 19
18. Leviers de blocage des rallonges d'embase - Cos leviers
bloquent les rallonges d'embase _.la position d_sir_e.
lg. ButOede Iongueur - Pour faire des sciages _.r_p_tition de la
m6me Iongueur. On peut la placer_.gauche si on le d_sire.
20. Raccord d'aspiration - Le raccord d'aspiration s'adapte sur
I'_vacuation des poussi_res et le sac_.poussi_re ainsi qu'_.un
tuyau d'aspiration de 1-1/4 po.
21. Levier de blocagedu biseau - Le levier deblocage du biseau
positionn_ _.I'avant permet de bloquer I'ensemble de la t6te _.
I'angle de biseaud6sir&
22. Bouton-sOlecteurde la gamme de biseau - Permet de
choisir la gamme d'angles de biseau de0° _.45° _.gauche, de
0° _.45° _.droite ou la plage complete de 47° _.gauche _.47°
_.droite.
23. Boutonde blocageducoulisseau- Le bouton de blocage des
railscoulissants (coulisseau) bloque cos derniers quand on ne
scie pas enfaisant coulisser la scie ou Iorsqu'ontransporte la
scie.
24. Rails coulissants- Guident I'ensemble de t6te Iorsque vous
pratiquezdes coupes par glissement.
25. Trousde positionnementde la bride _ action rapide - II y a
deux (2) trous (non illustr_s)derriere le guide qui permettent
de monter la bride _.action rapide.
26. Raccordd'actionnementduprotecteurinfOrieur- Permet un
mouvement en douceur du protecteur inf_rieur.
27. ProtecteursupOrieurde lame - Couvre la partie sup_rieure
de la lame.
28. Dispositif d'enroulement du cordon - Vous permet
d'enrouler facilement le cordon pour le ranger quand vous
transportez ou que vous entreposez la scie.
81.
29. Cordond'alimentation- Fournit le courant au moteur.
30. CIOhexagonale- Utilis_e pour serrer ou desserrer la lame et
pour r_gler le guide.
31. Goupille du cran de biseau (rOglagepour corniche)- Vous
permet defacilement bloquer I'ensemblede lat6te sur I'angle
de biseau_.33,9° _.gauche ou _.droite.
32. Echelledesangles de biseau - Grande_chelle inclin_epour
vous permettre de lirefacilement I'anglede biseau.
33. Cheville de blocage de tote - La scie _.onglet est pourvue
d'une cheville de blocage servant _.bloquer la t6te en position
abaiss_e.
34. Boutonde dOblocagerapide de la butOede profondeur-
Vous permetde d_bloquer rapidement labutte de profondeur.
35. Boutonde rOglagefin de la butOede profondeur- Vous
permet de r_gler la profondeur de lalame pour pratiquer des
rainures dans une piece (Figure 13, page 88).
36. IVlanettede dOblocagede la rotation de la poignOe - Tirez
sur cette manette pour permettre _. la poign_e de tourner.
Rel_.chez la manette dans I'une des quatre positions
d'utilisation.
37. PoignOede transportarriOre- Utilis_e pour soulever I'outil.
38. Blocage de la poignOe - Bloque la poign_e _. la position
d6sir_e.
39. Blocagede I'arbre - Permet_.I'utilisateurd'emp6cher la lame
de tourner Iors du serrage ou du desserrage de la vis de
I'arbre pendant los changements de lame ou Iorsqu'on
d_monte celle-ci.
40. PoignOede transportavant- Utilis_e pour soulever I'outil
41. Laserpourarbre / pile 3x.
