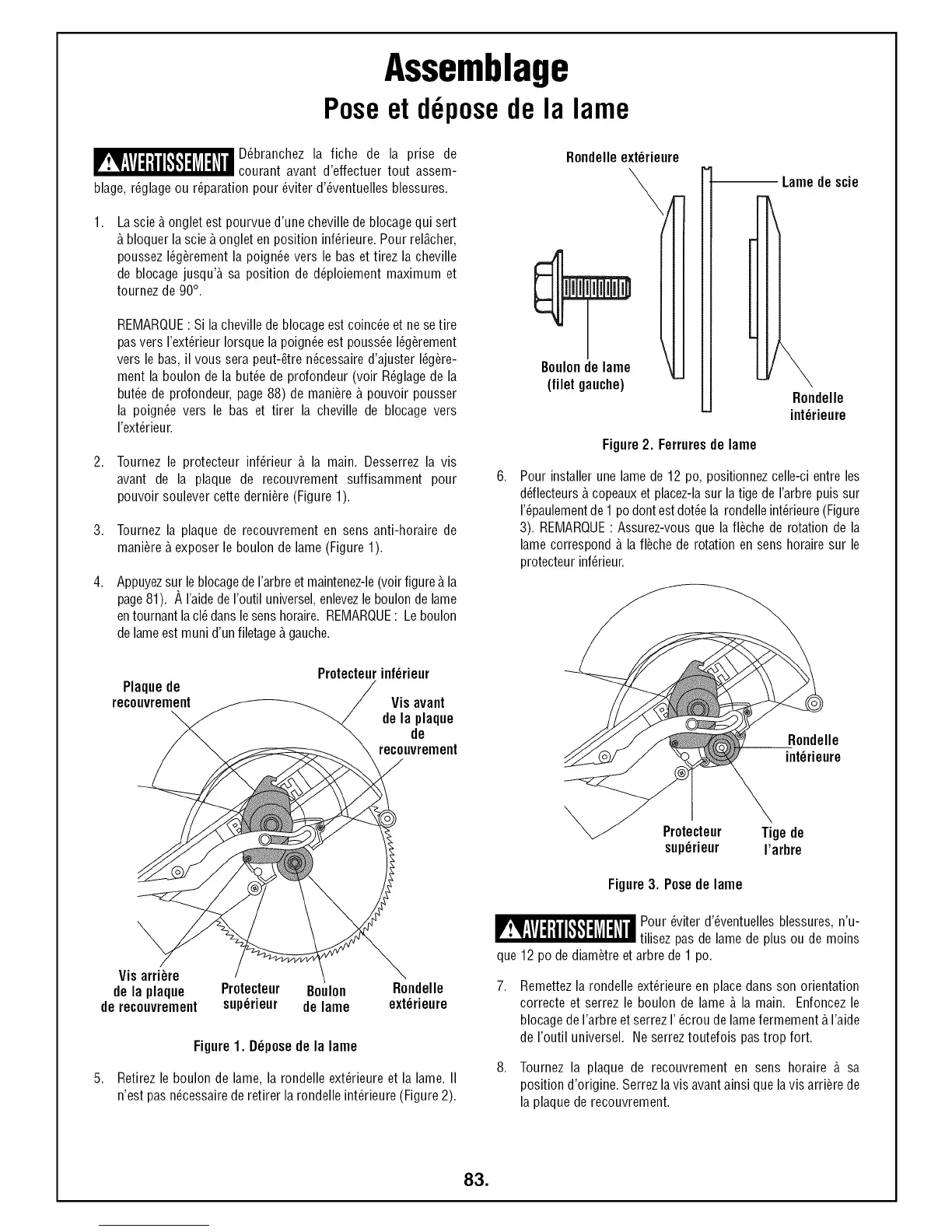

Bosch 5412L - Poseet D_Posede la Lame

Assemblage
Poseet d pose de la lame
D_branchez la fiche de la prise de
courant avant d'effectuer tout assem-
blage, r_glageou r_paration pour _viter d'_ventuelles blessures.
.
La scie &onglet est pourvue d'une chevillede blocagequi sert
_.bloquer la scie _.onglet en position inf_rieure. Pour rel_.cher,
poussez I_g_rement la poign_e vers le bas et tirez la cheville
de blocage jusqu'& sa position de d_ploiement maximum et
tournez de 90°.
REMARQUE: Si la chevillede blocageest coinc_e et ne setire
pasvers I'ext_rieur Iorsque la poign_e est pouss_eI_g_rement
vers le bas, il vous sera peut-6tre n_cessaired'ajuster I_g_re-
ment la boulon de la butte de profondeur (voir R_glagede la
butte de profondeur, page 88) de mani_re& pouvoir pousser
la poign_e vers le bas et tirer la cheville de blocage vers
I'ext_rieur.
,
.
Tournez le protecteur inf_rieur _. la main. Desserrez la vis
avant de la plaque de recouvrement suffisamment pour
pouvoir soulever cette derni_re (Figure 1).
Tournez la plaque de recouvrement en sens anti-horaire de
mani_re &exposer le boulon de lame (Figure 1).
.
Appuyezsur le blocagede I'arbreet maintenez-le(voir figure _.la
page81). ,&,I'aidede I'outil universel,enlevezleboulon de lame
entournant la cl_dans lesens horaire. REMARQUE: Le boulon
de lameestmuni d'unfiletage_.gauche.
.
Rondelleext_rieure
Boulondelain
(filet gauche)
Lamedescie
Rondelle
int_rieure
Figure2. Ferruresde lame
Pour installer une lame de 12 po, positionnez celle-cientre les
d_flecteurs&copeauxet placez-lasur la tige de I'arbre puis sur
I'_paulementde1 podont est dot_ela rondelleint_rieure(Figure
3). REMARQUE: Assurez-vous que la fl_che de rotation de la
lame correspond _.la fl_che de rotation en sens horaire sur le
protecteur inf_rieur.
Plaquede
recouvrement
Protecteurinf_rieur
Visavant
dela plaque
de
recouvrement
Rondelle
int_rieure
Visarri_re
dela plaque Protecteur Boulon Rondelle
derecouvrement sup_rieur de lame ext_rieure
5.
Figure 1. D_posede la lame
Retirez le boulon de lame, la rondelle ext_rieure et la lame. II
n'est pas n_cessairede retirer la rondelle int_rieure (Figure2).
Protecteur Tigede
sup_rieur rarhre
Figure3. Posedelame
que
7.
.
Pour _viter d'_ventuelles blessures, n'u-
tilisez pas de lame de plus ou de moins
12 po de diam_tre etarbre de 1 po.
Remettez la rondelle ext_rieure en place dans son orientation
correcte et serrez le boulon de lame _. la main. Enfoncez le
blocagede I'arbre et serrezI' _crou delame fermement &I'aide
de I'outil universel. Ne serreztoutefois pastrop fort.
Tournez la plaque de recouvrement en sens horaire _. sa
position d'origine. Serrezla vis avantainsi que lavis arri_re de
la plaque de recouvrement.
83.
