Bosch 5412L - Coupede Rainures

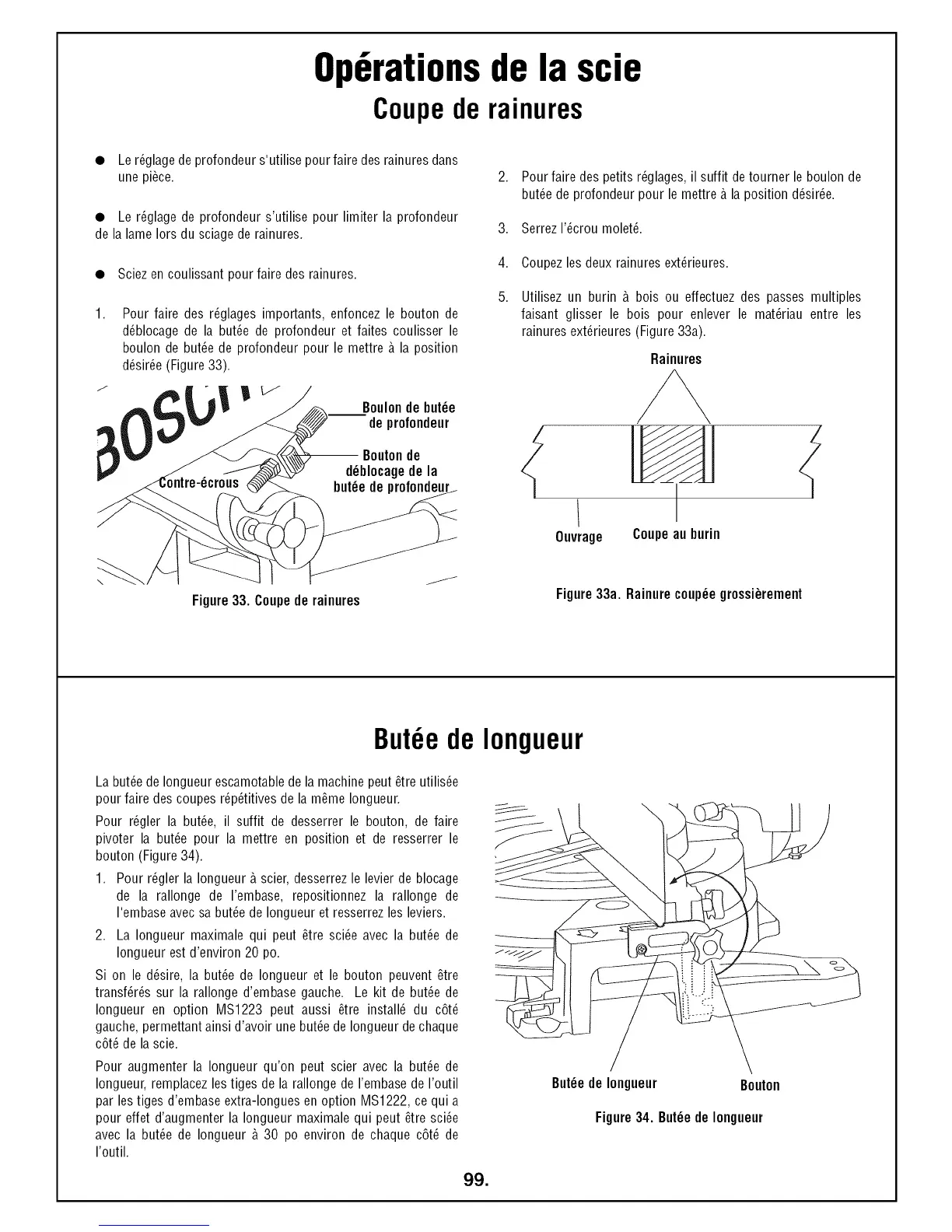

Op6rationsde la scie
Coupede rainures
• Ler_glagede profondeur s'utilise pour faire desrainures dans
une piece.
• Le r_glage de profondeur s'utilise pour limiter la profondeur
de la lame Iors du sciage de rainures.
• Sciez en coulissant pour faire des rainures.
Pour faire des r_glages importants, enfoncez le bouton de
d_blocage de la butte de profondeur et faites coulisser le
boulon de butte de profondeur pour le mettre _. la position
d6sir_e (Figure33).
Boulondebutte
deprofondeur
Boutonde
d_hlocagede la
Figure33. Coupederainures
,
,
4.
5.
Pour faire des petits r_glages, il suffit detourner le boulon de
butte de profondeur pour le mettre_.la position d6sir_e.
Serrez I'_crou moietY.
Coupez les deux rainures ext_rieures.
Utilisez un burin _. bois ou effectuez des passes multiples
faisant glisser le bois pour enlever le mat_riau entre les
rainures ext_rieures (Figure 33a).
Rainures
Ouvrage Coupeau burin
Figure33a. Rainurecouplegrossi_rement
Butte de Iongueur
La butte de Iongueur escamotable de la machine peut 6tre utilis_e
pour faire des coupes r_p_titives de la m6me Iongueur.
Pour r_gler la butte, il suffit de desserrer le bouton, de faire
pivoter la butte pour la mettre en position et de resserrer le
bouton (Figure 34).
1. Pour r_gler la Iongueur _.scier, desserrezle levier de blocage
de la rallonge de I'embase, repositionnez la rallonge de
I'embase avecsa butte de Iongueur et resserrez les leviers.
2. La Iongueur maximale qui peut 6tre sci_e avec la butte de
Iongueur est d'environ 20 po.
Si on le d6sire, la butte de Iongueur et le bouton peuvent _,tre
transf_r6s sur la rallonge d'embase gauche. Le kit de butte de
Iongueur en option MS1223 peut aussi 6tre install_ du c6t_
gauche, permettant ainsi d'avoir une butte de Iongueur de chaque
c6t_ de la scie.
Pour augmenter la Iongueur qu'on peut scier avec la butte de
Iongueur, remplacez les tiges de la rallonge de I'embase de I'outil
par lestiges d'embase extra-longues en option MS1222, ce qui a
pour effet d'augmenter la Iongueur maximale qui peut 6tre sci_e
avec la butte de Iongueur _.30 po environ de chaque c6t_ de
I'outil.
Buttede Iongueur Bouton
Figure34. Buttede Iongueur
99.
