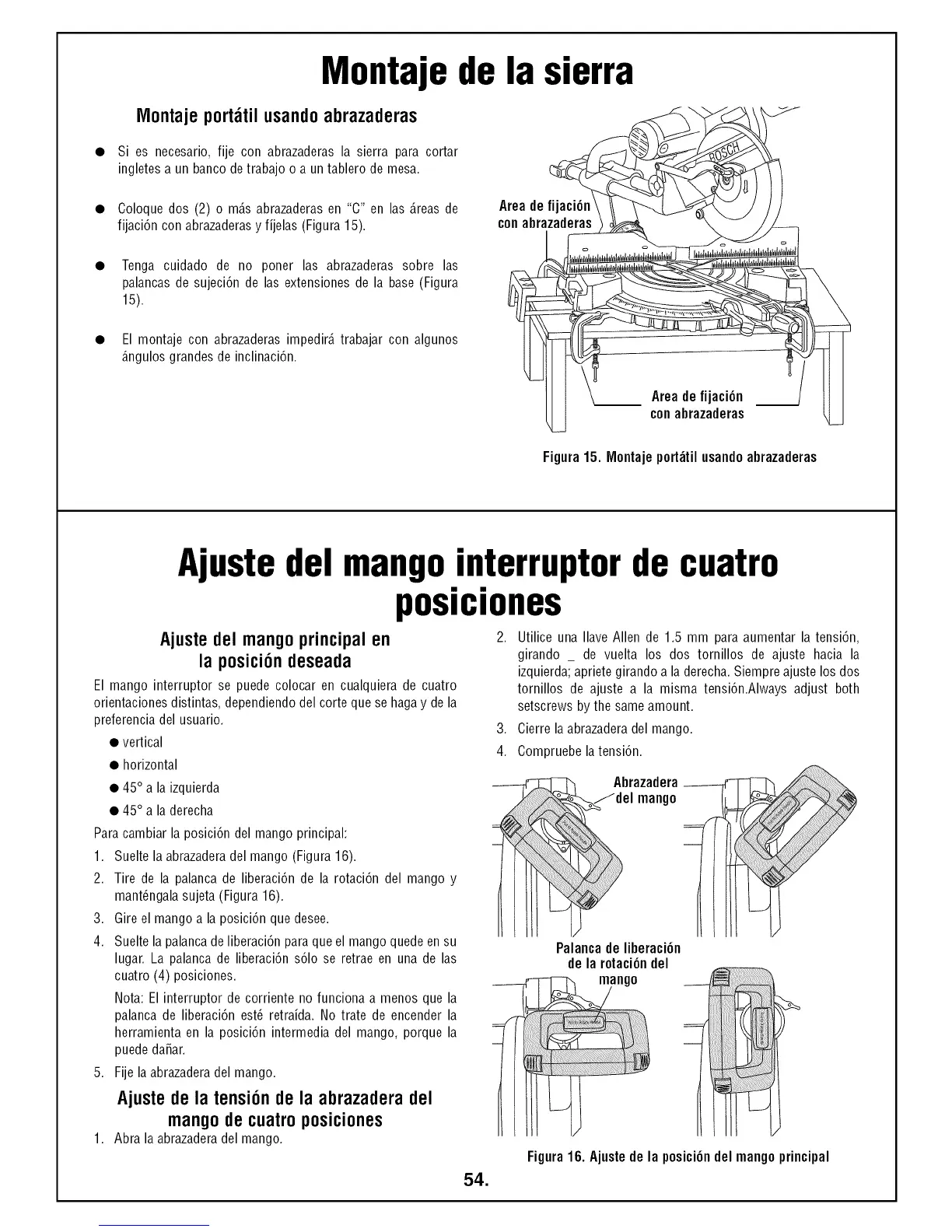

Bosch 5412L - Ajuste del Mango Interruptor de Cuatro Posiciones; Montaje de la Sierra

Montaje de la sierra
IVlontajeport_til usando abrazaderas
Si es necesario, fije con abrazaderas la sierra para cortar
ingletes a un banco detrabajo o a un tablero de mesa.
Coloque dos (2) o m_.sabrazaderas en '%" en las _.reasde
fijaci6n con abrazaderasy fijelas (Figura 15).
Areadefijaci61
conabrazaderas
Tenga cuidado de no poner las abrazaderas sobre las
palancas de sujeci6n de las extensiones de la base (Figura
15).
El montajecon abrazaderasimpedir_,trabajarcon algunos
_.ngulosgrandesde inclinaci6n.
Areadefijaci6n
conabrazaderas
Figura15. IVIontajeport_til usandoabrazaderas
Ajustedel mango.interruptorde cuatro
poslclones
Ajustedel mangoprincipalen
la posici6n deseada
El mango interruptor se puede colocar en cualquiera de cuatro
orientaciones distintas, dependiendo del corte que se haga y de la
preferencia del usuario.
• vertical
• horizontal
• 45° a laizquierda
• 45° a laderecha
Paracambiar la posici6n del mango principal:
1. Suelte la abrazaderadel mango (Figura 16).
2. Tire de la palanca de liberaci6n de la rotaci6n del mango y
mant_ngalasujeta (Figura 16).
3. Gire el mango a la posici6n que desee.
4. Suelte la palancade liberaci6n paraque el mango quede en su
lugar. La palanca de liberaci6n s61ose retrae en una de las
cuatro (4) posiciones.
l/ota: El interruptor de corriente no funciona a menos que la
palanca de liberaci6n est_ retraida. No trate de encender la
herramienta en la posici6n intermedia del mango, porque la
puededaSar.
5. Fijela abrazaderadel mango.
Ajustede la tensi6nde la abrazaderadel
mangode cuatroposiciones
1. Abra la abrazaderadel mango.
2. Utilice una Ilave Allen de 1.5 mm para aumentar la tensi6n,
girando _ de vuelta los dos tornillos de ajuste hacia la
izquierda;apriete girando a la derecha.Siempre ajuste los dos
tornillos de ajuste a la misma tensi6n.Always adjust both
setscrews by the same amount.
3. Cierre la abrazaderadel mango.
4. Compruebe latensi6n.
Abrazadera
_Jdel mango
Palanca de liberaci6n
de la rotaci6n del
mango
54.
Figura16.Ajustede laposici6ndelmangoprincipal
