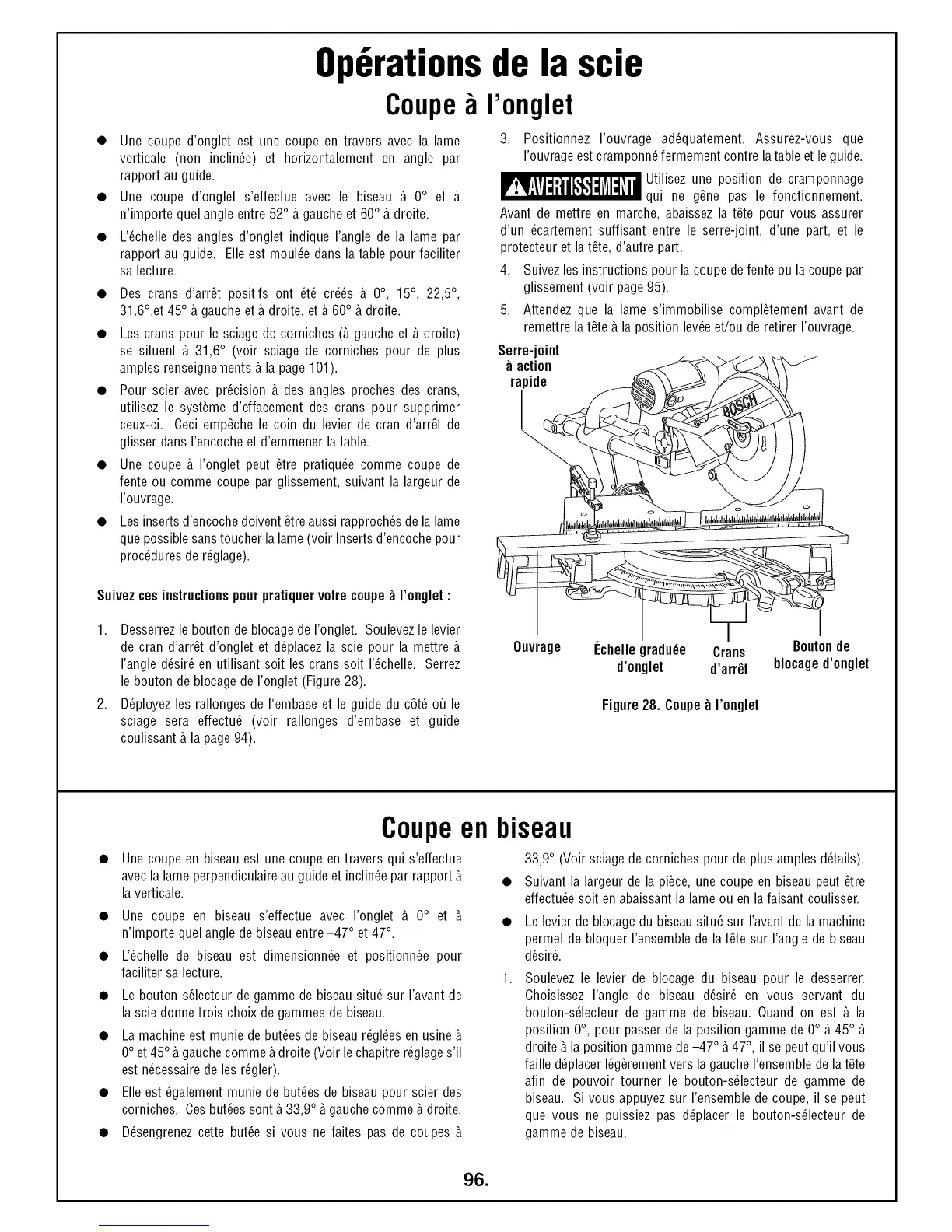

Bosch 5412L - Coupeb.Ionglet; Coupeen Biseau

Operationsde la scie
Coupe I'onglet
• Une coupe d'onglet est une coupe en travers avec la lame
verticale (non inclin_e) et horizontalement en angle par
rapport au guide.
• Une coupe d'onglet s'effectue avec le biseau _. 0° et _.
n'importe quel angle entre 52° _.gauche et 60° _.droite.
• L'_chelle des angles d'onglet indique I'angle de la lame par
rapport au guide. Elle est moul_e dans la table pour faciliter
sa lecture.
• Des crans d'arr6t positifs ont _t_ cr_s _. 0°, 15°, 22,5°,
31.6°.et 45° _.gauche et _.droite, et _.60° _.droite.
• Les crans pour le sciage de corniches (_.gauche et _.droite)
se situent _. 31,6° (voir sciage de corniches pour de plus
amples renseignements _.la page101).
• Pour scier avec precision _. des angles proches des crans,
utilisez le syst_me d'effacement des crans pour supprimer
ceux-ci. Ceci emp6che le coin du levier de cran d'arr6t de
glisser dans I'encocheet d'emmener la table.
• Une coupe _. I'onglet peut 6tre pratiqu_e comme coupe de
fente ou comme coupe par glissement, suivant la largeur de
I'ouvrage.
• Les inserts d'encoche doivent 6treaussi rapproch_sde la lame
que possible sanstoucher la lame (voir Insertsd'encoche pour
procedures de r_glage).
Suivezcesinstructionspourpratiquervotrecoupe_ ronglet :
1. Desserrezle bouton de blocage de I'onglet. Soulevezle levier
de cran d'arr6t d'onglet et d_placez la scie pour la mettre _.
I'angle d_sir_ en utilisant soit les crans soit I'_chelle. Serrez
le bouton de blocage de I'onglet (Figure 28).
2. D_ployez les rallonges de I'embase et le guide du c6t_ o_ le
sciage sera effectu_ (voir rallonges d'embase et guide
coulissant _.la page94).
3. Positionnez I'ouvrage ad_quatement. Assurez-vous que
I'ouvrageest cramponn_fermement contre latable et le guide.
Utilisez une position de cramponnage
qui ne g6ne pas le fonctionnement.
Avant de mettre en marche, abaissez la t6te pour vous assurer
d'un _cartement suffisant entre le serre-joint, d'une part, et le
protecteur et la t6te, d'autre part.
4. Suivez les instructions pour la coupe defente ou la coupe par
glissement (voir page 95).
5. Attendez que la lame s'immobilise compl_tement avant de
remettre la t6te _.la position leveeet/ou de retirer I'ouvrage.
Serre-joint
action
rapide
Ouvrage Echelle radu_e Crans Boutonde
d'onglet d'arrOt blocaged'onglet
Figure28. Coupe_ I'onglet
Coupeen biseau
Une coupe en biseau est une coupe en travers qui s'effectue
avecla lame perpendiculaire au guide et inclin_e par rapport _.
la verticale.
Une coupe en biseau s'effectue avec I'onglet _. 0° et _.
n'importe quel angle de biseau entre -47 ° et 47°.
L'6chelle de biseau est dimensionn_e et positionn_e pour
faciliter sa lecture.
Le bouton-s_lecteur de gamme de biseau situ_ sur I'avant de
la scie donne trois choix de gammes de biseau.
La machine est munie de buttes de biseaur_gl_es en usine _.
0° et45° _.gauchecomme _.droite (Voir lechapitre r_glage s'il
est n_cessaire de les r_gler).
Elle est _galement munie de buttes de biseau pour scier des
corniches. Cesbuttes sont _.33,9° _.gauche comme _.droite.
D_sengrenez cette butte si vous ne faites pas de coupes _.
.
33,9° (Voir sciage de corniches pour de plus amples d_tails).
Suivant la largeur de la piece, une coupe en biseau peut 6tre
effectu_esoit en abaissant la lame ou en la faisant coulisser.
Le levier de blocagedu biseau situ_ sur I'avant de la machine
permet de bloquer I'ensemble de la t6te sur I'angle de biseau
d6sir&
Soulevez le levier de blocage du biseau pour le desserrer.
Choisissez I'angle de biseau d6sir_ en vous servant du
bouton-s_lecteur de gamme de biseau. Quand on est _. la
position 0°, pour passer de la position gamme de 0° _.45° _.
droite _.la position gamme de-47 ° _.47°, il se peutqu'il vous
faille d_placer I_g_rementvers la gauche I'ensemble dela t6te
afin de pouvoir tourner le bouton-s_lecteur de gamme de
biseau. Si vous appuyez sur I'ensemble de coupe, il se peut
que vous ne puissiez pas d_placer le bouton-s_lecteur de
gamme de biseau.
96.
