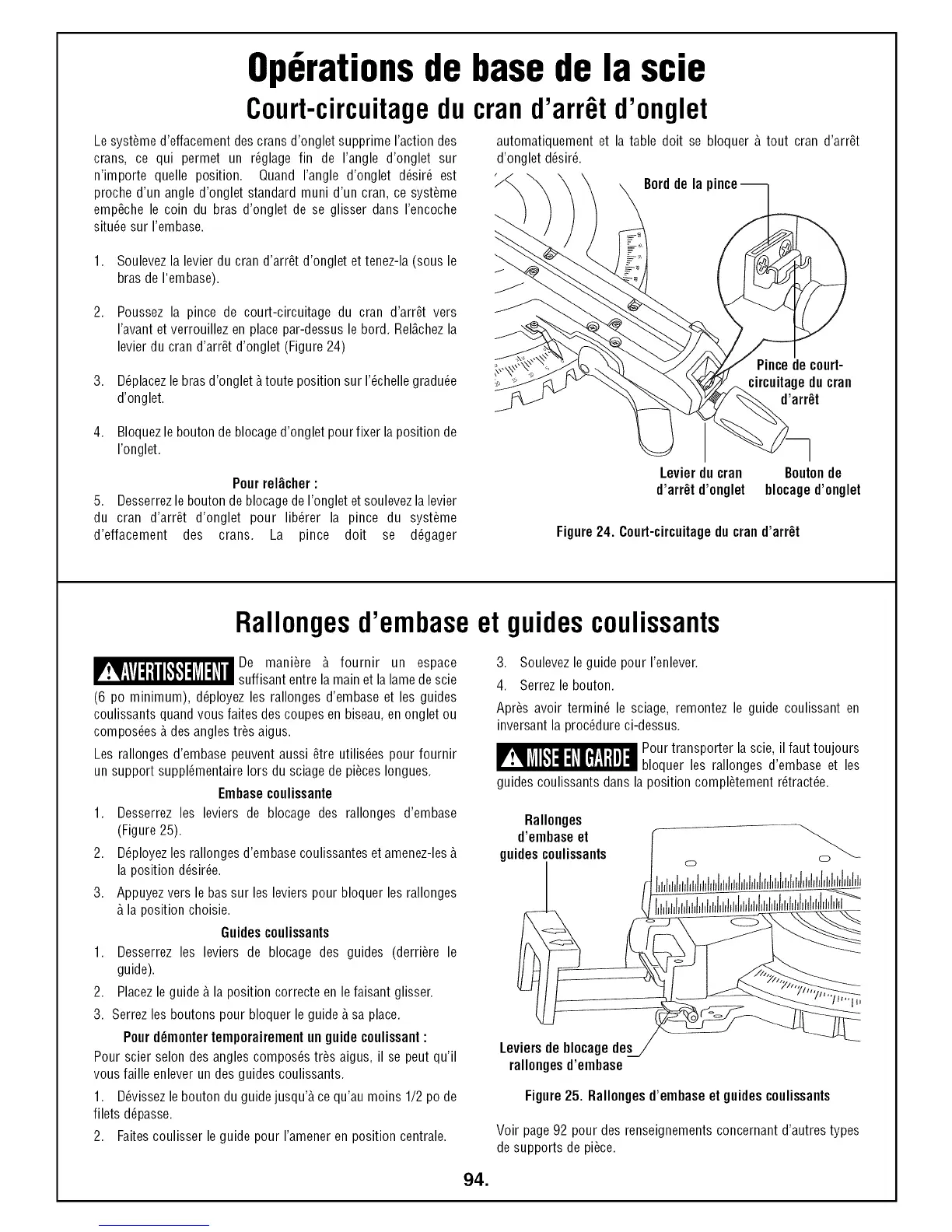

Op6rationsde basede la scie
Court-circuitagedu
Le syst_med'effacement des crans d'onglet supprime I'action des
crans, ce qui permet un r_glage fin de I'angle d'onglet sur
n'importe quelle position. Quand I'angle d'onglet d6sir_ est
proche d'un angle d'onglet standard muni d'un cran, ce syst_me
emp6che le coin du bras d'onglet de se glisser dans I'encoche
situ_e sur I'embase.
,
,
Soulevezla levier du cran d'arr6t d'onglet et tenez-la (sous le
bras de I'embase).
Poussez la pince de court-circuitage du cran d'arr6t vers
I'avant et verrouillez en place par-dessus le bord. Rel_.chezla
levier du cran d'arr6t d'onglet (Figure 24)
3. D_placezle bras d'onglet b.toute position sur I'_chelle gradu_e
d'onglet.
4. Bloquezle bouton de blocaged'onglet pourfixer la position de
I'onglet.
Pourrel_cher :
5. Desserrezle bouton de blocagede I'onglet et soulevezla levier
du cran d'arr6t d'onglet pour lib_rer la pince du syst_me
d'effacement des crans. La pince doit se d_gager
crand'arr t d'onglet
automatiquement et la table doit se bloquer b. tout cran d'arr_t
d'onglet d6sir&
Bordde la
Pincedecourt-
circuitageducran
d'arr_t
Levierducran Boutonde
d'arrOtd'onglet blocaged'onglet
Figure24. Court-circuitageducrand'arrOt
Rallongesd'embaseet guidescoulissants
De mani_re b. fournir un espace
suffisant entre la main et la lame descie
(6 po minimum), d_ployez los rallonges d'embase et los guides
coulissants quand vous faites descoupes en biseau,en onglet ou
compos_es b.des angles tr_s aigus.
Los rallonges d'embase peuvent aussi #,treutilis_es pour fournir
un support suppl_mentaire Iors du sciage de pi_ces Iongues.
Embasecoulissante
1. Desserrez los leviers de blocage des rallonges d'embase
(Figure 25).
2. D_ployezlos rallonges d'embase coulissantes et amenez-lesb.
la position d6sir_e.
3. Appuyezvers le bas sur los leviers pour bloquer los rallonges
b.la position choisie.
Guidescoulissants
1. Desserrez los leviers de blocage des guides (derriere le
guide).
2. Placezle guide _.la position correcte en le faisant glisser.
3. Serrez los boutons pour bloquer le guide & sa place.
Pour d_montertemporairement un guide coulissant:
Pour scier solon des angles compos_s tr_s aigus, il se pout qu'il
vous faille enlever un des guides coulissants.
1. D_vissezle bouton du guide jusqu'b,ce qu'au moins 1/2 po de
filets d_passe.
2. Faites coulisser le guide pour I'amener en position centrale.
3. Soulevezle guide pour I'enlever.
4. Serrez le bouton.
Apr_s avoir termin_ le sciage, remontez le guide coulissant en
inversant la procedure ci-dessus.
Pour transporter la scie,il faut toujours
bloquer los rallonges d'embase et los
guides coulissants dans la position compl_tement r_tract_e.
Rallonges
d'embase et
guidescoulissants o
Leviersdeblocagedes
rallongesd'embase
Figure25. Rallongesd'embaseet guidescoulissants
Voir page92 pour des renseignements concernant d'autres types
de supports de piece.
94.
