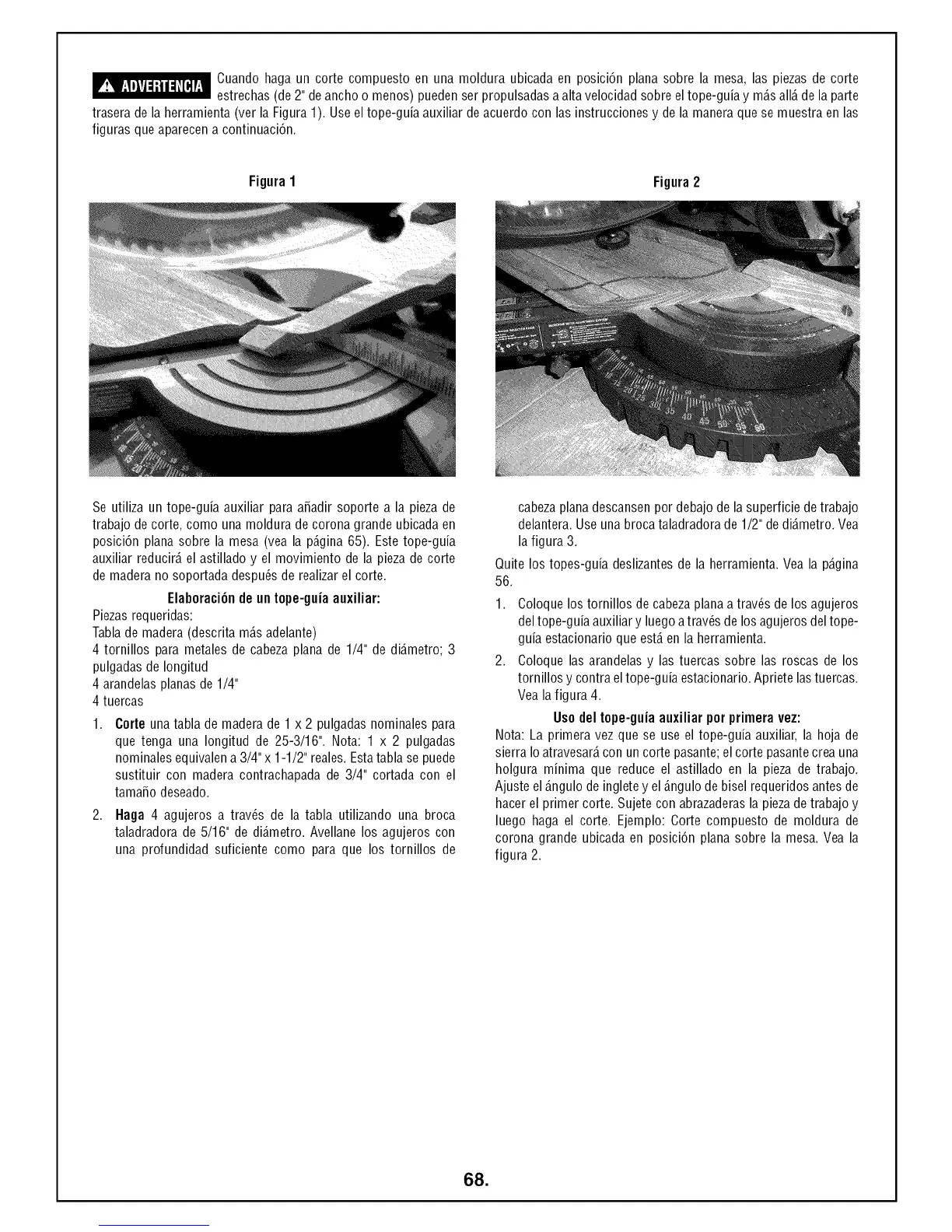

Bosch 5412L - Page 68

_ Cuando haga un corte compuesto en una moldura ubicada en posici6n plana sobre la mesa, las piezas de corte
estrechas (de 2" deancho o menos) puedenser propulsadas a altavelocidad sobre el tope-guia y m_.sall_.dela parte
trasera de la herramienta (ver la Figura1). Useel tope-guia auxiliar deacuerdo con las instrucciones y de la maneraque se muestra en las
figuras que aparecen a continuaci6n.
Figura1 Figura2
Se utiliza un tope-guia auxiliar para aSadir soporte a la pieza de
trabajo de corte, como una moldura de corona grande ubicada en
posici6n plana sobre la mesa (vea la p_.gina65). Estetope-guia
auxiliar reducir_,el astillado y el movimiento de la pieza de corte
de madera no soportada despu_sde realizarel corte.
Elaboraci6nde untope-guia auxiliar:
Piezasrequeridas:
Tablade madera (descrita m_.sadelante)
4 tornillos para metales de cabezaplana de 1/4" de di_.metro; 3
pulgadas de Iongitud
4 arandelas planasde 1/4"
4 tuercas
torte una tabla de madera de 1 x 2 pulgadas nominales para
que tenga una Iongitud de 25-3/16". Nota: 1 x 2 pulgadas
nominales equivalen a3/4"x 1-1/2" reales. Estatabla se puede
sustituir con madera contrachapada de 3/4" cortada con el
tama_o deseado.
2. Haga 4 agujeros a trav_s de la tabla utilizando una broca
taladradora de 5/16" de di_metro. Avellane los agujeros con
una profundidad suficiente como para que los tornillos de
cabezaplana descansenpor debajo de la superficie detrabajo
delantera. Use una brocataladradora de 1/2" dedi_.metro.Vea
la figura 3.
Quite los topes-guia deslizantes de la herramienta. Vea la p_.gina
56.
1. Coloque los tornillos de cabezaplana a trav_s de los agujeros
deltope-guia auxiliar y luego a trav_s de los agujerosdeltope-
guia estacionario que est,. en la herramienta.
2. Coloque las arandelas y las tuercas sobre las roscas de los
tornillos y contra eltope-guia estacionario. Apriete las tuercas.
Vea la figura 4.
Use del tope-guia auxiliar per primera vez:
Nota: La primera vez que se use el tope-guia auxiliar, la hoja de
sierra Ioatravesar_,con un corte pasante;el corte pasantecrea una
holgura minima que reduce el astillado en la pieza de trabajo.
Ajuste el _.ngulode ingletey el _.ngulode bisel requeridos antes de
hacer el primer corte. Sujete con abrazaderasla piezadetrabajo y
luego haga el corte. Ejemplo: Corte compuesto de moldura de
corona grande ubicada en posici6n plana sobre la mesa.Vea la
figura 2.
68.
