Instalacja
Climate 3000i – 6721823680 (2023/03)
152
▶Nałożyć i zamocować izolację rur.

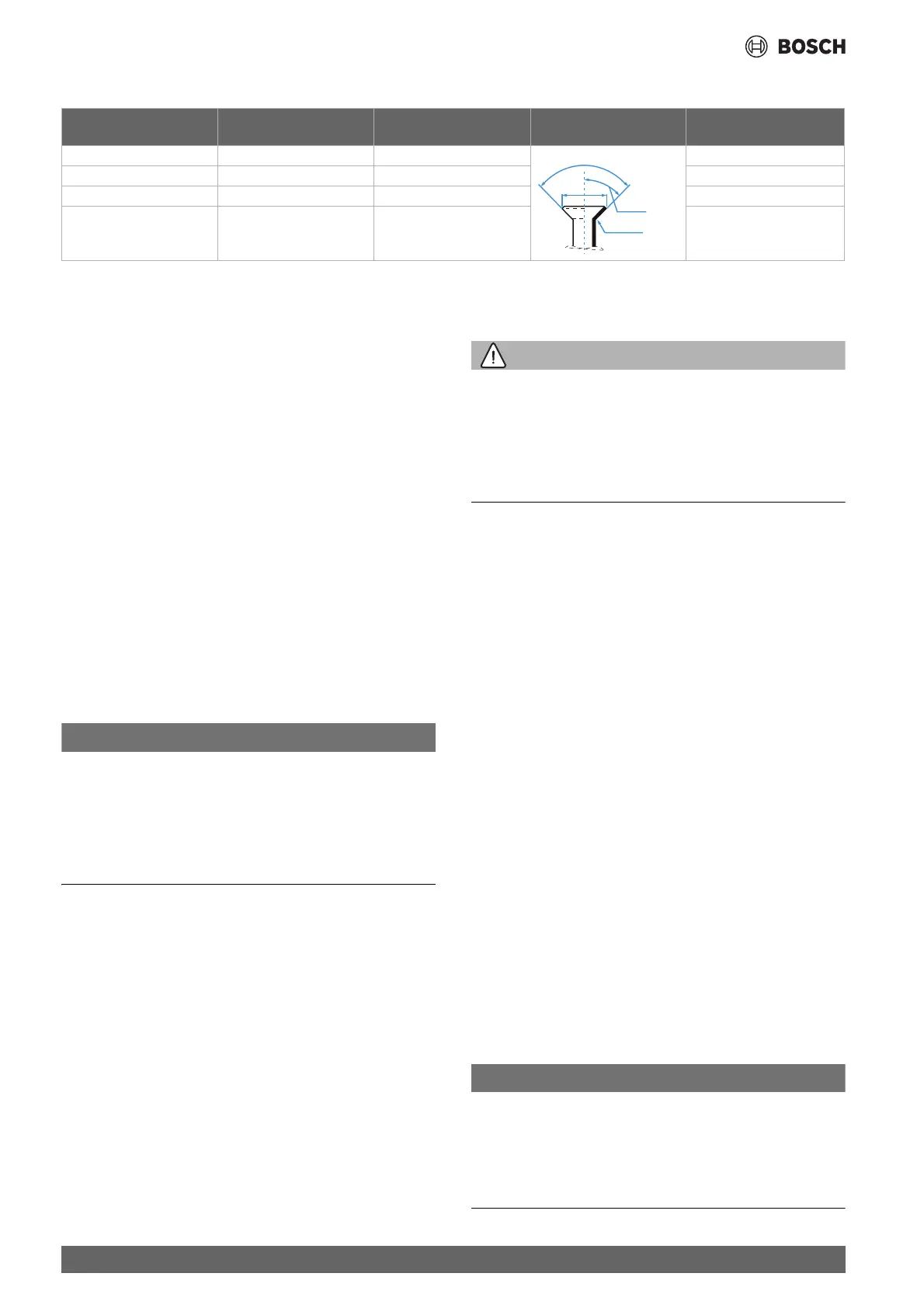

Tab. 200 Parametry połączeń rurowych
3.4.2 Podłączanie odpływu kondensatu do jednostki
wewnętrznej
Taca skroplin jednostki wewnętrznej jest wyposażona w dwa przyłącza.
Fabrycznie jest do niej podłączony wąż kondensatu i korek. które można
zamieniać ( rys.10).
▶Ułożyć wąż kondensatu ze spadkiem.
3.4.3 Kontrola szczelności i napełnianie instalacji
Kontrola szczelności
Podczas kontroli szczelności przestrzegać przepisów krajowych i
lokalnych.
▶Zdjąć zaślepki z trzech zaworów ( rys. 18, [1], [2] i [3]).
▶Podłączyć zawór serwisowy [6] i manometr [4] do zaworu
Schradera[1].
▶Wkręcić zawór serwisowy i otworzyć zawór Schradera [1].
▶ Zawory [2] i [3] pozostawić zamknięte, sprawdzić ich domknięcie
przez dokręcenie kluczem imbusowym, instalację napełnić azotem
do ciśnienia roboczego +10 %. (ok. 30 bar) ( strona157).
▶ Sprawdzić, czy po 10 min ciśnienie nie uległo zmianie.
▶Spuszczać azot aż do osiągnięcia wymaganego ci
śnienia roboczego
▶ Sprawdzić, czy po min. 1 godz. ciśnienie nie uległo zmianie.
▶Spuścić azot.
Napełnianie instalacji
WSKAZÓWKA
Zakłócenia działania wskutek nieprawidłowego czynnika
chłodniczego
Jednostka zewnętrzna jest fabrycznie napełniona czynnikiem
chłodniczym R32.
▶Jeśli zachodzi potrzeba uzupełnienia czynnika chłodniczego,
wówczas napełniać takim samym czynnikiem chłodniczym. Nie
mieszać różnych rodzajów czynników chłodniczych.
▶Instalację wypróżniować i osuszyć przy pomocy pompy próżniowej
( rys. 18, [5]), aż do osiągnięcia ciśnienia ok. −1 bar (lub ok.
500 mikronów).
▶Otworzyć górny zawór [3] (po stronie cieczy).
▶ Za pomocą manometru [4] sprawdzić, czy przepustowość nie
została zablokowana.
▶Otworzyć zawór [2] (po stronie gazu).
Czynnik chłodniczy rozprowadza się po instalacji.
▶Na zakończenie sprawdzić warunki ciśnieniowe.
▶Wykręcić zawór serwisowy [6] i zamknąć zawór Schradera [1].
▶Usunąć pompę próżniową, manometr i zawór serwisowy.
▶Ponownie nałożyć zaślepki na zawory.
▶ Ponownie zamontować pokrywę na przyłącza przewodów rurowych
jednostki zewnętrznej.
3.5 Podłączenie elektryczne
3.5.1 Wskazówki ogólne
OSTRZEŻENIE
Zagrożenie dla życia spowodowane przez prąd elektryczny!
Dotknięcie elementów elektrycznych znajdujących się pod napięciem
może spowodować porażenie prądem.
▶ Przed przystąpieniem do prac przy elementach elektrycznych należy
odłączyć wszystkie fazy zasilania (za pomocą bezpiecznika bądź
wyłącznika automatycznego) i zabezpieczyć przed niezamierzonym
włączeniem.
▶ Prace na instalacji elektrycznej mogą być wykonywane tylko przez
uprawnionego elektryka.
▶Prawidłowy przekrój przewodu i przerywacz obwodu elektrycznego
określa uprawniony elektryk. Decydujące znaczenie ma w tym
przypadku maksymalny pobór prądu podany w Danych Technicznych
( patrz rozdział 8, strona 157).
▶Przestrzegać środków bezpieczeństwa wg aktualnych przepisów
krajowych i międzynarodowych.
▶ W przypadku istnienia ryzyka niebezpieczeństwa ze strony napięcia
sieciowego lub zwarcia podczas montażu poinformować użytkownika
na piśmie, a urządzeń nie montować do momentu usunięcia
problemu.
▶Wszystkie przyłącza elektryczne wykonać zgodnie ze schematem
połączeń.
▶ Izolację kabla przecinać wyłącznie przy użyciu odpowiedniego
narzędzia.
▶Kabel połączyć odpowiednimi opaskami kablowymi (zakres
dostawy) z istniejącymi obejmami mocującymi/przepustami
kablowymi.
▶Do przyłącza sieciowego urządzenia nie podłączać żadnych
dodatkowych odbiorników.
▶Nie pomylić przewodu fazowego z przewodem PEN. Takie
zachowanie może prowadzić do zaburzeń działania.
▶ W przypadku stałego podłączenia do sieci zamontować
zabezpieczenie przepię
ciowe i odłącznik, zaprojektowane na 1,5
maksymalnego poboru prądu przez urządzenie.
3.5.2 Podłączenie jednostki wewnętrznej
Jednostka wewnętrzna jest podłączana do jednostki zewnętrznej 5-
żyłowym kablem komunikacyjnym typu H07RN-F. Przekrój przewodu
komunikacyjnego powinien wynosić min. 1,5 mm
2
.
WSKAZÓWKA
Szkody materialne wskutek nieprawidłowo podłączonej jednostki
wewnętrznej!
Jednostka wewnętrzna jest zasilana napięciem za pośrednictwem
jednostki zewnętrznej.
▶Jednostkę wewnętrzną podłączać wyłącznie do jednostki
zewnętrznej.
Średnica zewnętrzna rury
Ø[mm]
Moment dokręcenia [Nm] Średnica otworu
kielichowego (A) [mm]
Zakończenie rury
zkielichem
Zamontowany fabrycznie
gwint nakrętki kielichowej
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
