Inštalácia
Climate 3000i – 6721823680 (2023/03)
188
▶ Montážnu dosku upevnite na stenu hore do stredu skrutkou a
hmoždinkou a vodorovne ju vyrovnajte ( obrázok 8).
▶ Montážnu dosku upevnite ďalšími štyrmi skrutkami a hmoždinkami
tak, aby rovno dosadala na stenu.
▶Vyvŕtajte priechodku cez stenu na potrubie (odporúčaná poloha
priechodky cez stenu za vnútornou jednotkou  obrázok 9).
▶ Prípadne zmeňte polohu odvodu kondenzátu ( obrázok 10).
Nákrutky rúr na vnútornej jednotke sa vo väčšine prípadov nachádzajú za
vnútornou jednotkou. Odporúčame predĺžiť rúry už pred zavesením
vnútornej jednotky.
▶ Spojenia rúr vyhotovte ako je uvedené v kapitole 3.4.1.
▶ Poprípade ohnite potrubie požadovaným smerom a prerazte otvor na
boku vnútornej jednotky ( obrázok 12).
▶ Potrubie veďte cez stenu a vnútornú jednotku zaveste do montážnej
dosky ( obrázok 13).
▶ Vyklopte horný kryt a vyberte jednu z dvoch filtračných vložiek
( obrázok 14).
▶ Filter z rozsahu dodávky vložte do filtračnej vložky a filtračnú vložku
opäť namontujte.
Ak sa má vnútorná jednotka demontovať z montážnej dosky:
▶ Spodnú stranu krytu potiahnite v oblasti obidvoch vybratí smerom
dole a vnútornú jednotku potiahnite dopredu ( obrázok 15).
3.3.2 Montáž vonkajšej jednotky
▶ Kartón vyrovnajte smerom hore.
▶ Rozrežte obalové pásky a odstráňte ich.
▶ Kartón stiahnite smerom hore a odstráňte obal.
▶ V závislosti od typu inštalácie pripravte a namontujte stojanovú alebo
nástennú konzolu.
▶ Vonkajšiu jednotku postavte alebo zaveste, použite pritom tlmiče
vibrácií na nožičky, ktoré sú súčasťou dodávky alebo sú dodávkou
stavby.
▶ Pri inštalácii so stojanovou konzolou alebo nástennou konzolou
pripevnite dodané odtokové koleno s tesnením s tesnením
( obrázok 16).
▶ Snímte kryt prípojok potrubia ( obrázok 17).
▶ Spojenia rúr vyhotovte ako je uvedené v kapitole 3.4.1.
▶ Kryt prípojok potrubí znova namontujte.
3.4 Prípojky potrubí
3.4.1 Vedenia chladiaceho prostriedku pripojte na vnútornú a
vonkajšiu jednotku
POZOR
Unikanie chladiaceho prostriedku netesnými spojmi
Nesprávne vyhotovenými spojeniami potrubí môže unikať chladiaci
prostriedok. Vo vnútorných priestoroch nie sú dovolené opakovane
použiteľné mechanické prípojky a obrubové spoje.
▶ Obrubové spoje priťahujte len raz.
▶Po uvoľnení vyhotovte obrubové spoje vždy nanovo.
Medené rúry dostať v metrických aj cólových rozmeroch, obrubové
maticové závity sú však vždy rovnaké. Objímkové skrutkové spoje na
vnútornej a vonkajšej jednotke sú určené v cólových rozmeroch.
▶ Pri použití metrických medených rúr vymeňte obrubové matice za
také, čo majú vhodný priemer ( tabuľka 248).
▶ Určenie priemeru rúry a dĺžky rúry ( strana 186).
▶ Rúru skráťte rezačkou na rúry ( obrázok 11).
▶ Odstráňte otrepy z vnútornej strany koncov rúr a vyklepte triesky.
▶ Na rúru nasuňte maticu.
▶ Rúru rozšírte expandérom na rozširovanie koncov rúr na rozmer z
tabuľky 248.
Matica sa musí dať ľahko posunúť na kraj, ale nesmie sa dať z neho
vysunúť.
▶ Pripojte rúru a nákrutku pevne utiahnite momentom utiahnutia z
tabuľky 248.
▶ Vyššie uvedené kroky zopakujte pre druhú rúru.
UPOZORNENIE
Znížená účinnosť prenosom tepla medzi vedeniami chladiaceho
prostriedku
▶ Vedenia chladiaceho prostriedku zaizolujte samostatne.
▶ Namontujte izoláciu rúr a zafixujte ju.

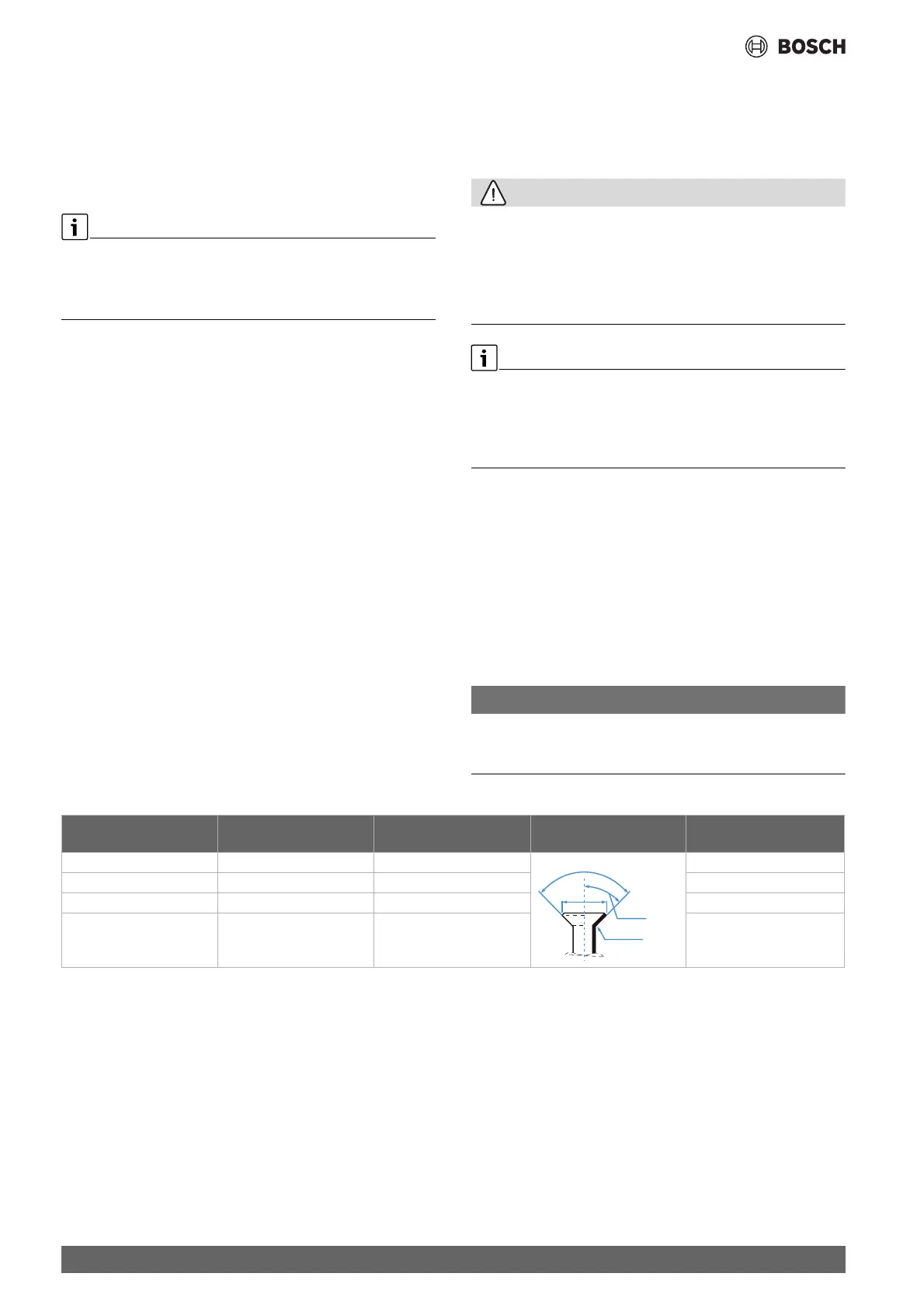

Tab. 248 Parametre spojení rúr
3.4.2 Pripojenie odvodu kondenzátu na vnútornú jednotku
Vaňa vnútornej jednotky na kondenzát má dve prípojky. Z výroby je na
nich namontovaná hadica na kondenzát a zátka, ktoré sa môžu zameniť
( obrázok 10).
▶ Hadicu na odvod kondenzátu uložte so spádom.
3.4.3 Skúška tesnosti a naplnenie zariadenia
Skúška tesnosti
Pri skúške tesnosti dodržujte vnútroštátne a miestne predpisy.
▶ Snímte krytky troch ventilov ( obrázok 18, [1], [2] a [3]).
▶ Otvárač schraderov [6] vyskrutkujte a manometer [4] pripojte na
ventil typu schrader [1].
▶ Zaskrutkujte otvárač schraderov a otvorte ventil typu schrader [1].
▶ Ventily [2] a [3] nechajte zatvorené a naplňte zariadenie dusíkom
tak, aby bol tlak o 10 % vyšší ako maximálny prevádzkový tlak (
strana 193).
▶Skontrolujte, či zostal tlak po 10 minútach nezmenený.
▶ Vypustite dusík na maximálny prevádzkový tlak.
▶ Skontrolujte, či zostal tlak minimálne po 1 hodine nezmenený.
▶ Vypustite dusík.
Vonkajší priemer rúry
Ø[mm]
Moment utiahnutia [Nm] Priemer rozšíreného
otvoru (A) [mm]
Obrubový koniec rúry Predmontovaný závit
obrubovej matice
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
