Szerelés
97
Climate 3000i – 6721823680 (2023/03)
3.3.1 A beltéri egység szerelése
Nyissa ki a kartondobozt, és felfelé húzza ki a beltéri egységet ( 6.
ábra).
A beltéri egységet a csomagolási idomokkal együtt fektesse az elülső
oldalára ( 7. ábra).
Oldja ki a csavarokat, majd vegye le a hátoldalon található
szerelőlemezt.
Jelölje ki a felszerelés helyét a minimális távolságokra ügyelve ( 2.
ábra).
▶A szerelőlemezt egy fent, középen elhelyezett csavarral és dübellel
erősítse a falra, majd állítsa be vízszintesre ( 8. ábra).
Rögzítse a szerelőlemezt a további 4-4 csavarral és dübellel úgy, hogy
a lemez a fal síkjára felfeküdjön.
Fúrja át a falat a a csövek átvezetéséhez (a falátvezetés javasolt helye
a beltéri egység mögött: 9. ábra).
Szükség esetén módosítsa a kondenzvízkifolyó helyzetét ( 10.
ábra).
A beltéri egység csőcsavarzatai többnyire a beltéri egység mögött
vannak. Javasoljuk, hogy a csöveket még a beltéri egység felfüggesztése
előtt hosszabbítsák meg.
▶A csőkötések elkészítését a 3.4.1 fejezet szerint végezze.
Szükség esetén a csővezetéket a kívánt irányba hajlítsa meg és törjön
ki egy nyílást a beltéri egység oldalán ( 12. ábra).
Vezesse át a csővezetéket a falon, majd függessze fel a beltéri
egységet a szerelőlemezre ( 13. ábra).
Hajtsa felfelé a felső burkolatot, és vegye ki a két szűrőbetét egyikét
( 14. ábra).
Helyezze be a szállítási terjedelem részét képező szűrőt, majd
szerelje vissza a szűrőbetétet.
Ha a beltéri egységet a szerelőlemezről le kell venni:
A burkolat alsó részét húzza lefelé a két horonynál, majd előrefe
húzza le a burkolatot ( 15. ábra).
3.3.2 A kültéri egység szerelése
A kartondobozt állítsa felfelé.
Vágja át és távolítsa el a rögzítőszalagokat.
Felfelé húzza le a kartont, majd távolítsa el a csomagolást.
A szerelés módjától függően készítse elő és szerelje fel az álló vagy fali
konzolokat.
Állítsa fel vagy függessze fel a kültéri egységet az ügyfél által a
lábakhoz mellékelt vagy a helyszíni rezgéscsillapítókkal.
Álló vagy fali konzolra szerelés esetén használja a mellékelt
lefolyóidomot és tömítést ( 16. ábra).
▶Vegye le a csőcsatlakozók védőburkolatát ( 17. ábra).
▶A csőkötések elkészítését a 3.4.1 fejezet szerint végezze.
Szerelje vissza a csőcsatlakozók védőburkolatát.
3.4 A csővezetékek csatlakoztatása
3.4.1 A hűtőközeg-vezetékek csatlakoztatása a beltéri és a
kültéri egységhez
VIGYÁZAT
Hűtőközeg szivárgása a tömítetlen csatlakozásoknál
Szakszerűtlenül elkészített csőkötések esetén hűtőközeg szivároghat. Az
újrafelhasználható mechanikus csatlakozók és a peremes csőkötések
beltérben nem megengedettek.
Csak egyszer húzza meg a peremes csőkötéseket.
▶A meglazítást követően mindig létesítsen új peremes csőkötéseket.
A rézcsövek metrikus és hüvelykes méretezéssel is kaphatók, a peremes
anyák menetei azonban egységesek. A beltéri és kültéri egységeken lévő
peremes csavarkötések hüvelykes méretezéshez vannak tervezve.
Metrikus rézcsövek használata esetén a peremes anyákat megfelelő
átmérőjűre kell cserélni ( 128. tábl.).
Határozza meg a csőátmérőt és csőhosszt ( 95. oldal).
A csövet csővágóval vágja méretre ( 11. ábra).
▶A csővégek belsejét sorjátlanítsa és ütögesse ki a forgácsokat.
Húzza fel az anyát a csőre.
A csövet csőtágítóval tágítsa ki az 128. táblázatban megadott
méretűre.
Az anya könnyedén a peremig kell csússzon, arra azonban nem lehet
ráhúzható.
Csatlakoztassa a csövet és húzza meg a csavarzatot az 128.
táblázatban megadott meghúzási nyomatékkal.
A fenti lépéseket ismételje meg a második csőnél is.
ÉRTESÍTÉS
Csökkent hatásfok a hűtőközeg vezetékek közötti hőátadás miatt
▶A hűtőzeg vezetékeket egystól elkülönítve hőszigetelje.
A csövekre helyezze rá a szigetelést, majd rögzítse rajtuk.

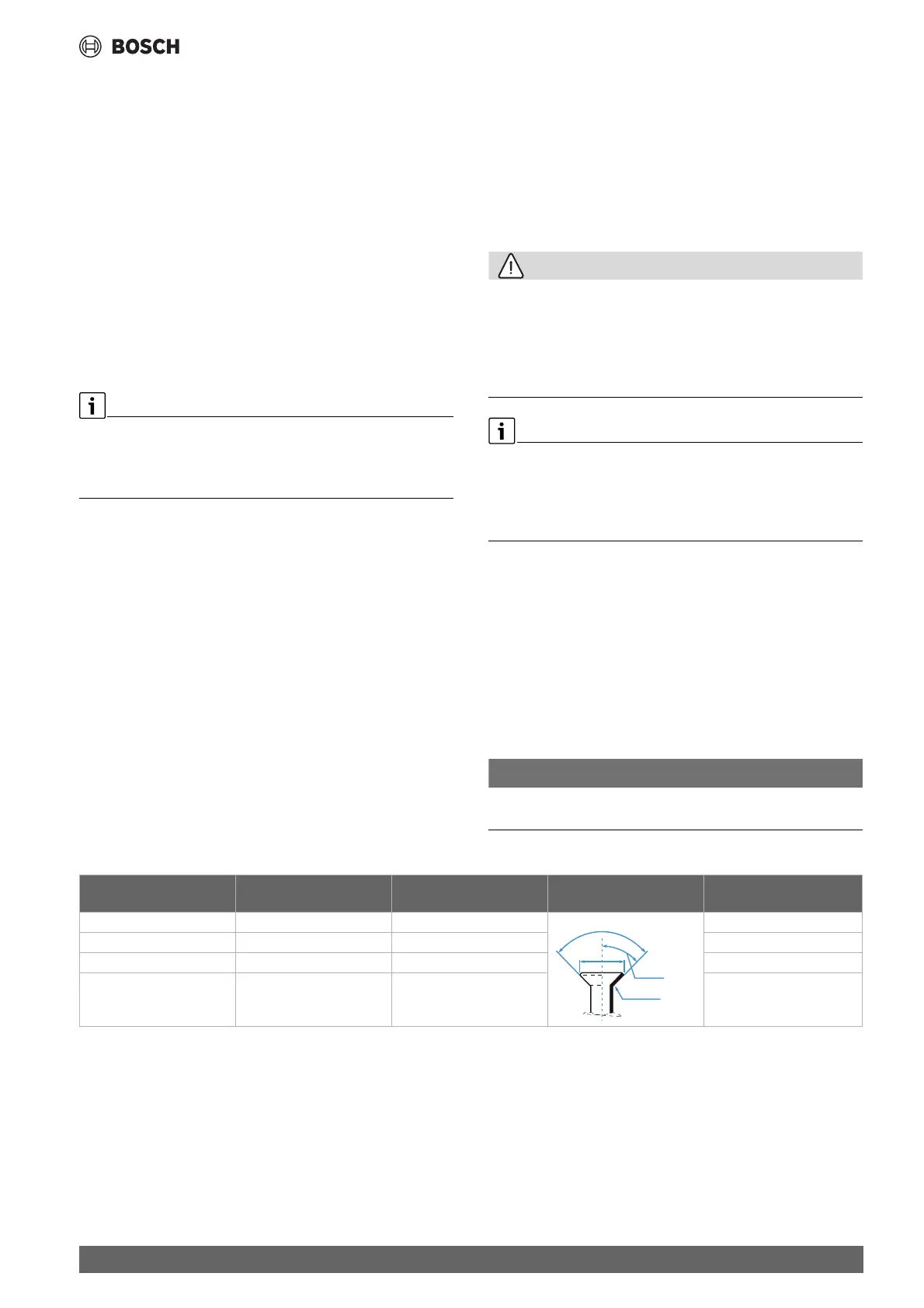

128. tábl. A csőkötések adatai
3.4.2 A kondenzvízkifolyó csatlakoztatása a beltéri egységre
A beltéri egység kondenzvízgyűjtője két csatlakozóval van felszerelve.
Gyárilag egy kondenzvíztömlő van felszerelve és egy dugó van
elhelyezve, melyek kicserélhetők ( 10. ábra).
▶A kondenzvíztömlőt lejtéssel kell fektetni.
3.4.3 A tömítettség ellenőrzése és a berendezés feltöltése
A tömítettség ellenőrse
A tömörségvizsgálat során ügyeljen a nemzeti és helyi előírásokra.
Távolítsa el a kupakot a három szelepből ( 18. ábra, [1], [2] és
[3]).
Csatlakoztassa a Schrader-szelepnyitót [6] és a nyomásmérőt [4] a
Schrader-szelepre [1].
Csavarja be a Schrader-szelepnyitót és nyissa ki a Schrader-szelepet
[1].
Külső csőátmérő Ø [mm] Meghúzási nyomaték [Nm] A peremezett nyílás (A)
átmérője [mm]
Peremezett csővég Előszerelt peremes anya
mente
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
