Instalação
161
Climate 3000i – 6721823680 (2023/03)
▶ Fixe o suporte de montagem na parede com um parafuso e uma ani-
lha no centro e ajuste-o na horizontal ( imagem 8).
▶ Aperte o suporte de montagem com outros quatro parafusos e ani-
lhas, de forma que o suporte de montagem fique plano na parede.
▶ Perfure uma passagem na parede para o sistema de tubagens (posi-
ção recomendada atrás da unidade interior imagem 9).
▶ Se necessário, altere a posição da saída de condensados (
imagem 10).
As ligações dos tubos na unidade interior estão na maioria dos casos
atrás da unidade interior. Recomendamos estender os tubos antes de
pendurar a unidade interior.
▶ Faça as conexões dos tubos conforme descrito no capítulo 3.4.1 .
▶ Se necessário, curve a tubagem na direção desejada e abra uma
abertura na lateral da unidade interior ( imagem 12).
▶ Conduza a tubagem pela parede e pendure a unidade interior no
suporte de montagem ( imagem 13).
▶ Levante o painel frontal e remova um dos filtros ( imagem 14).
▶ Inserir o BIO filtro fornecido em acessório, na ranhura do filtro de ar
e voltar a montar o filtro.
Se a unidade interior precisar de ser removida do suporte de montagem:
▶ Puxe a parte inferior do painel para baixo na área das duas ranhuras
e puxe a unidade interior para a frente ( imagem 15).
3.3.2 Instalar a unidade exterior
▶ Coloque a caixa com a parte superior voltada para cima.
▶ Corte e remova as fitas de fixação.
▶ Retire a caixa e remova a embalagem.
▶ Dependendo do tipo de instalação, prepare e monte um suporte de
chão ou suporte de parede.
▶ Configurar ou pendurar a unidade exterior, utilizando os sinoblocos
fornecidos, ou adquirilos localmente.
▶ Ao instalar com um suporte de chão ou suporte de parede, monte o
joelho de drenagem fornecido ( imagem 16).
▶ Remover a tampa de proteção das válvulas ( fig. 17).
▶ Faça as conexões dos tubos conforme descrito no capítulo 3.4.1 .
▶ Monte a tampa de proteção das válvulas novamente.
3.4 Ligação das tubagens
3.4.1 Conecte os tubos de refrigerante às unidades interiores e
exteriores
CUIDADO
Fuga de refrigerante através de conexões
O refrigerante pode escapar através de conexões de tubo com executa-
das incorretamente. Ligações mecânicas reutilizáveis e ligações flangea-
das não são permitidas em espaços interiores.
▶ Apertar apenas uma vez as ligações flangeadas.
▶ Executar sempre novamente as ligações flangeadas após soltar.
Os tubos de cobre estão disponíveis em metros e polegadas, mas as ros-
cas da porca são as mesmas. Os encaixes das ligações abocardadas nas
unidades interiores e exteriores são projetados para diâmetros em pole-
gadas.
▶ Ao usar tubos de cobre métricos, substitua as porcas pelas de diâme-
tro adequado ( tabela 212).
▶ Determine o diâmetro e o comprimento do tubo ( página 159).
▶ Corte o tubo com um corta-tubos ( fig. 11).
▶ Rebarbe as extremidades do tubo por dentro e retire as rebarbas.
▶ Coloque a porca no tubo.
▶ Utilize um abocardador para abocardar o tubo para o tamanho mos-
trado na tabela 212 .
A porca deve ser capaz de ser empurrada facilmente para a borda,
mas não para além dela.
▶ Conecte o tubo e aperte a porca de acordo com o torque de aperto da
tabela 212 .
▶ Repita as etapas acima para o segundo tubo.
INDICAÇÃO
Rendimento reduzido na transferência de calor entre os tubos de
refrigeração
▶ Realizar um isolamento térmico dos tubos de refrigeração em sepa-
rado.
▶ Isole toda a extensão de tubagens.

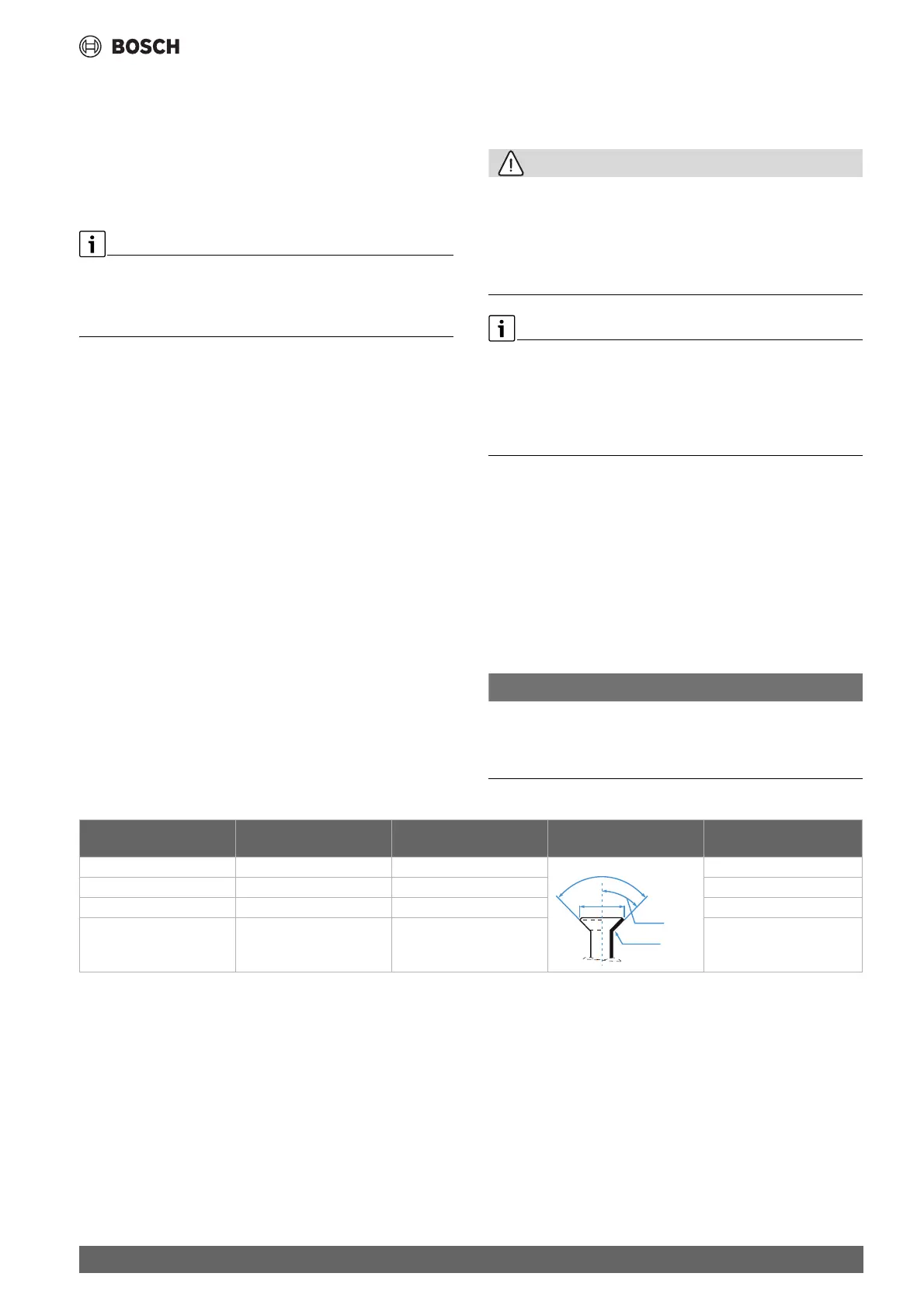

Tab. 212 Características das conexões do tubo
3.4.2 Conecte a saída de condensados à unidade interior
O reservatório de condensados da unidade interior está equipado com
duas ligações. Uma mangueira de condensados e um tampão são acopla-
dos na fábrica, mas podem ser trocados ( fig. 10).
▶ Coloque a mangueira de condensados com uma inclinação.
3.4.3 Verifique a estanqueidade e carregue o sistema
Verificar a estanqueidade
Observe os regulamentos nacionais e locais ao executar o teste de estan-
queidade.
▶ Remova a tampa das três válvulas ( fig. 18, [1], [2] e [3]).
▶ Conecte o H-Lock [6] e a ponte de manómetros [4] à toma de carga
[1] .
▶ Feche o H-Lock de modo a abrir a toma de carga [1] .
▶ Deixe as válvulas [2] e [3] fechadas e pressurize o sistema com nitro-
génio até que a pressão esteja 10 % acima da pressão de funciona-
mento máxima ( página 166).
▶ Verifique se a pressão permanece inalterada após 10 minutos.
▶ Liberte nitrogénio até que a pressão de funcionamento máxima seja
atingida.
▶ Verifique se a pressão permanece inalterada após pelo menos 1
hora.
▶ Liberte o nitrogénio.
Diâmetro exterior do tubo
Ø[mm]
Binário de aperto [Nm] Diâmetro de abertura (A)
[mm]
Extremidade do tubo
abocardado
Rosca da porca pré-
montada
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
