Монтаж
Climate 3000i – 6721823680 (2023/03)
180

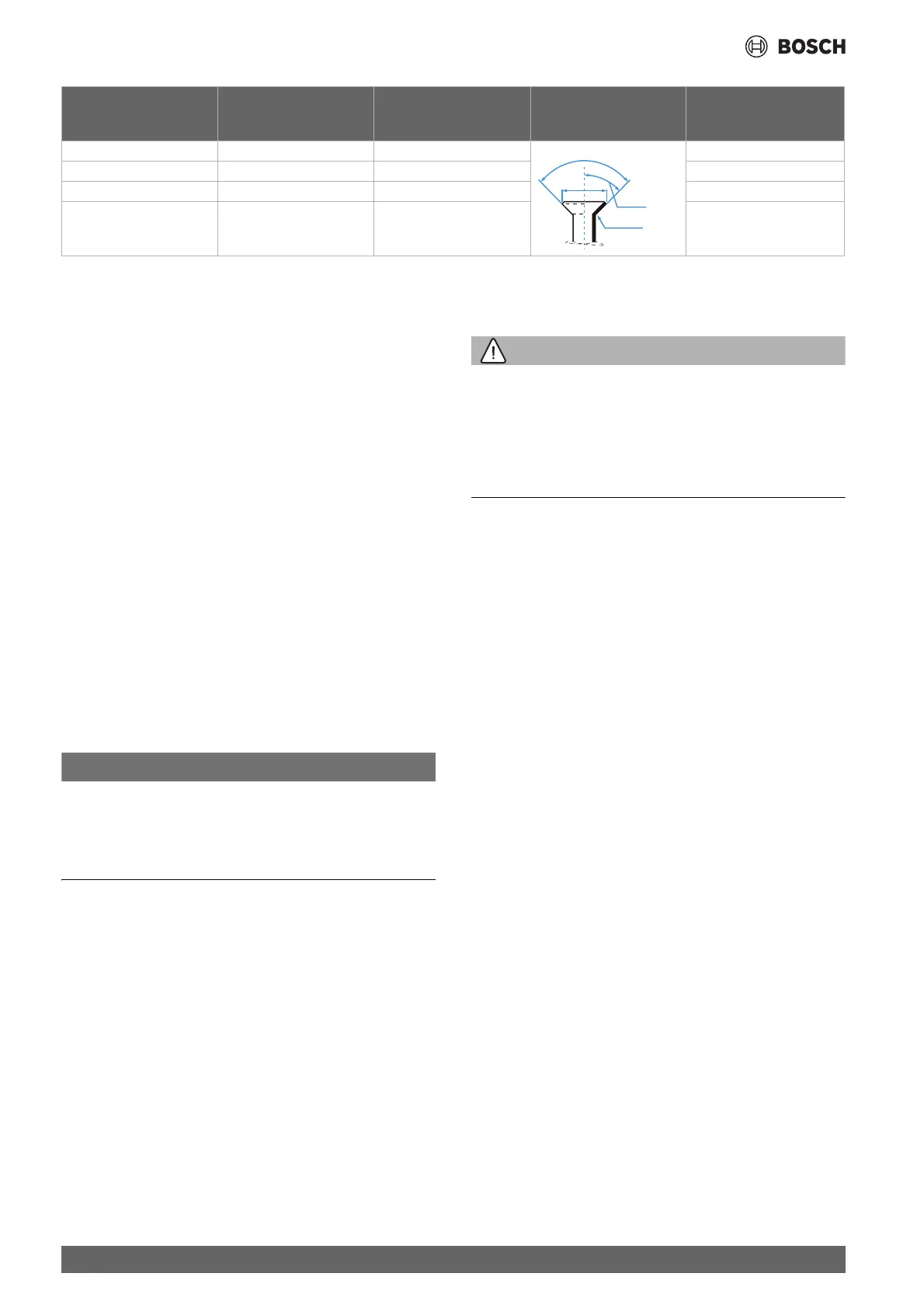

Таб. 236 Характеристики трубных соединений
3.4.2 Подключение к конденсатоотводу на внутреннем блоке
Конденсатная ванна внутреннего блока имеет два подключения. В
состоянии поставки к ним подключен конденсатный шланг и
заглушка, их можно поменять ( рис. 10).
▶ Проложите конденсатный шланг с уклоном.
3.4.3 Проверка герметичности и заполнение отопительной
системы
Проверка герметичности
Во время контроля герметичности соблюдайте национальные и
местные предписания.
▶ Снимите заглушки с трех клапанов ( рис. 18, [1], [2] и [3]).
▶ Подключите устройство открывания [6] и манометр [4] к
клапану Шредера [1].
▶ Вверните устройство открывания и откройте клапан
Шредера [1].
▶Оставьте клапаны [2] и [3] закрытыми и заполняйте установку
азотом до тех пор, пока давление 10 % не превысит
максимальное рабочее давление ( стр. 184).
▶ Через 10 минут проверьте, не изменилось ли давление.
▶ Спускайте азот до тех пор, пока не будет достигнуто
максимальное рабочее давление.
▶ Как минимум через 1 час проверьте, не изменилось ли давление.
▶ Спустите азот.
Заполнение системы
УВЕДОМЛЕНИЕ
Нарушение работы из-за неподходящего хладагента
Наружный блок заполняется на заводе-изготовителе хладагентом
R32.
▶ Если необходимо добавить хладагент, добавляйте только
аналогичный хладагент. Не смешивайте разные типы хладагента.
▶ Опорожните установку при помощи вакуумного насоса (
рис. 18, [5]) и просушите, чтобы получить около −1 бар (или
около 500 микрон).
▶ Откройте верхний клапан [3] (сторона жидкости).
▶ При помощи манометра [4] проверьте наличие свободного
потока.
▶ Откройте нижний клапан [2] (сторона газа).
Хладагент распределится по установке.
▶ В заключение проверьте показатели давления.
▶Выкрутите устройство открывания [6] и закройте клапан
Шредера [1].
▶ Снимите вакуумный насос, манометр и устройство открывания
клапана Шредера.
▶ Установите на место заглушки клапанов.
▶ Установите на место пластиковую крышку для соединительных
труб на наружном блоке.
3.5 Электрическое подключение
3.5.1 Общие указания
OCTOPOЖHO
Угроза для жизни от удара электрическим током!
При касании деталей, находящихся под напряжением, возможен
удар электрическим током.
▶ Перед работой с электрооборудованием: отключите
электропитание на всех фазах (выньте предохранитель или
выключите защитный автомат) и обеспечьте защиту от
случайного включения.
▶Работы с электрической системой разрешается выполнять
только электрикам с соответствующим допуском.
▶Правильное сечение провода и тип автоматического
выключателя должны определяться электриком. Решающее
значение для этого имеет максимальный потребляемый ток,
указанный в технических характеристиках ( см. главу 7,
страница 184).
▶Выполняйте защитные мероприятия в соответствии с
национальными и международными нормами и предписаниями.
▶ При наличии угрозы для безопасности в сетевом напряжении
или при коротком замыкании во время монтажа
проинформируйте конечного потребителя в письменном виде и
не устанавливайте оборудование до тех пор, пока не будет
устранена проблема.
▶Выполните все электрические подключения согласно
электрической схеме соединений.
▶ Изоляцию кабеля снимайте только при помощи специального
инструмента.
▶Используйте подходящие кабельные стяжки (входят в комплект
поставки) для прочного соединения кабеля с имеющимися
соединительными скобами/кабельными проходами.
▶ Не подключайте других потребителей к сетевому разъему
оборудования.
▶ Не перепутайте места подключения фазы и PEN-проводников.
Это может привести к неисправности оборудования.
▶ При неразъемном подключении к электросети установите
защиту от перегрузки по напряжению и разъединитель,
рассчитанный на 1,5-кратное значение максимальной
потребляемой мощности оборудования.
3.5.2 Подключение внутреннего блока
Внутренний блок подключается к наружному блоку при помощи 5-
жильного коммуникационного кабеля типа H07RN-F. Сечение
проводника коммуникационного кабеля должно составлять не
менее 1,5 мм
2
.
Внешний диаметр
трубы Ø [мм]
Момент затяжки [Нм] Диаметр отбортованного
отверстия (A) [мм]
Отбортованный конец
трубы
Предварительно
выполненная резьба
конусной гайки
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
