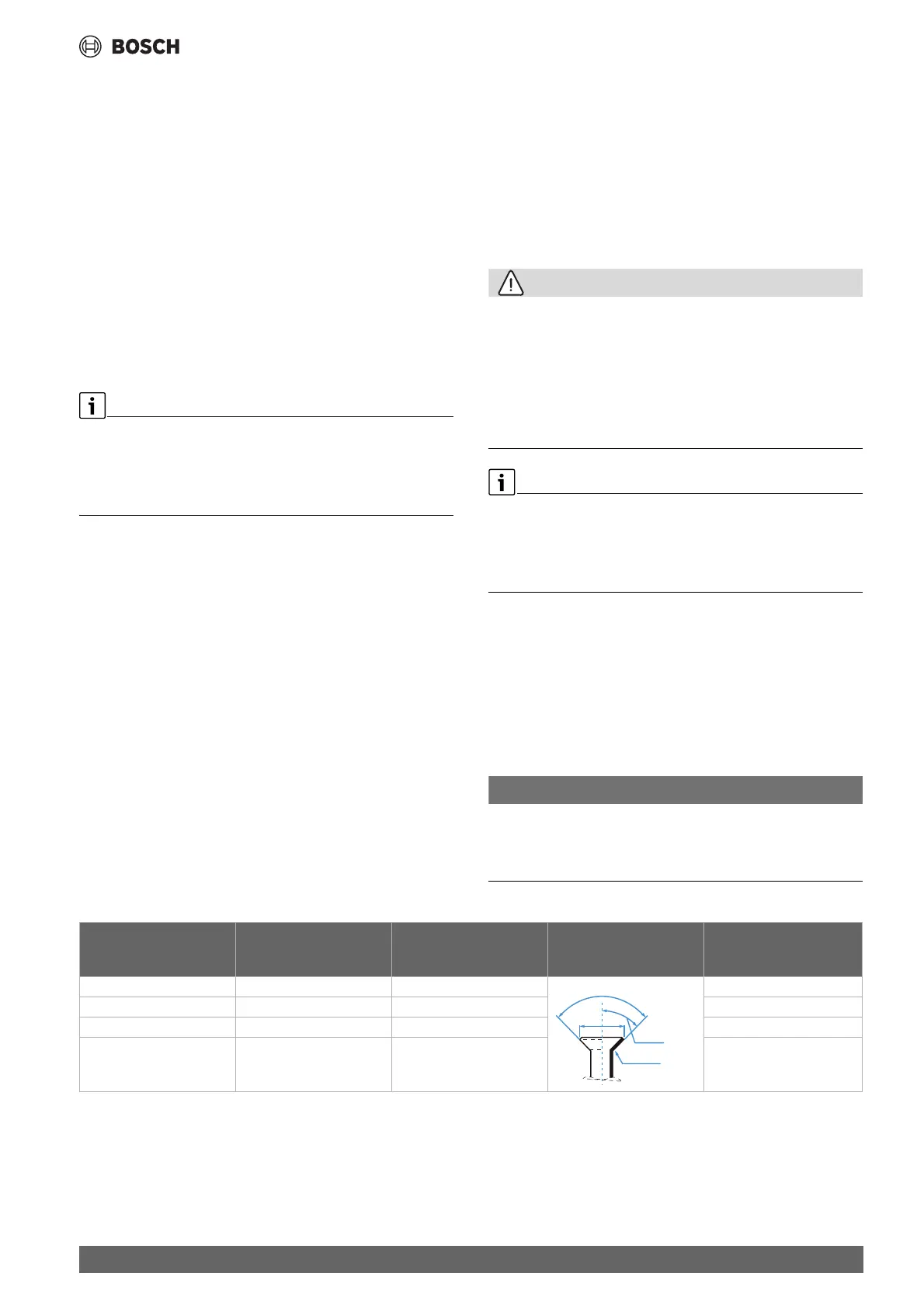

Instalación
61
Climate 3000i – 6721823680 (2023/03)
3.3.1 Montar la unidad interior
▶ Abrir la caja en la parte superior y retirar la unidad interior hacia
arriba ( fig. 6).
▶ Colocar la unidad interior con las piezas del embalaje en el lado
delantero ( fig. 7).
▶ Soltar el tornillo y retirar la placa de montaje del lado posterior de la
unidad interior.
▶ Fijar el lugar de montaje, teniendo en cuenta las distancias mínimas
( fig. 2).
▶ Fijar la placa de montaje con un tornillo y con una clavija en la parte
superior central en la pared y alinearla horizontalmente ( fig. 8).
▶ Fijar la placa de montaje con otros cuatro tornillos y clavijas, de
manera que la placa de montaje se encuentra plana en la pared.
▶ Taladrar un pasamuro para las tuberías (posición recomendada del
pasamuro detrás de la unidad interior fig. 9).
▶ En caso dado, modificar la posición de la salida de condensados
( fig. 10).
En la mayoría de los casos, los atornillamientos de los tubos en la unidad
interior se encuentran en la parte posterior de la unidad interior. Reco-
mendamos alargar los tubos antes de colgar la unidad interior.
▶ Colocar las uniones de tuberías, tal como se lo visualiza en el capítulo
3.4.1.
▶ En caso dado, doblar los tubos en la dirección deseada y abrir un ori-
ficio en el lado de la unidad interior ( fig. 12).
▶ Pasar las tuberías a través de la pared y colgar la unidad interior a la
placa de montaje ( fig. 13).
▶ Abatir la cubierta superior y retirar uno de los dos cartuchos filtrantes
( fig. 14).
▶ Colocar el filtro del volumen de suministro en el cartucho filtrante y
montar nuevamente el cartucho filtrante.
En caso de tener que retirar la unidad interior de la placa de montaje:
▶ Tirar del lado inferior del revestimiento en el sector de los dos recor-
tes hacia abajo y retirar la unidad hacia adelante ( fig. 15).
3.3.2 Montar la unidad exterior
▶ Alinear el cartón hacia arriba.
▶ Abrir y retirar las cintas de cierre.
▶ Retirar el cartón hacia arriba y retirar el embalaje.
▶ Dependiendo del tipo de instalación, prepararla superficie del suelo
o pared.
▶ Montar o colgar la unidad exterior; usar para ello los amortiguadores
de vibraciones adjuntos o a entregar por parte del instalador.
▶ Al instalar la unidad en el suelo o pared, colocar el ángulo de desagüe
adjunto con junta ( fig. 16).
▶ Retirar el recubrimiento para las conexiones de tubos ( fig. 17).
▶ Colocar las uniones de tuberías, tal como se lo visualiza en el capítulo
3.4.1.
▶ Montar nuevamente la cubierta para las conexiones de tubos.
3.4 Conexión de las tuberías
3.4.1 Conectar las tuberías de refrigerante a la unidad interior y
exterior
ATENCIÓN
Salida de refrigerante por conexiones inestancas
Debido a unas conexiones de tuberías incorrectamente realizadas se
puede producir la pérdida de refrigerante. Conexiones mecánicas reuti-
lizables y conexiones de rebordeo no están permitidas en salas interio-
res.
▶ Ajustar conexiones de rebordeo una sola vez.
▶ Después de soltar las conexiones de rebordeo, fabricar siempre nue-
vas.
Tubería de cobre están disponibles en medidas métricas y pulgadas; no
obstante, las roscas de la tuerca de rebordeo son las mismas. Las medi-
das de las tuercas de conexión han sido determinadas para pulgadas.
▶ En caso de utilizar tubos de cobre métricos, cambiar las tuercas de
conexión con el diámetro adecuado ( tab. 80).
▶ Definir el diámetro y la longitud del tubo ( pág. 59).
▶ Cortar el tubo con un cortatubos ( fig. 11).
▶ Desbabar el interior de los finales de los tubos y sacar la viruta.
▶ Colocar la tuerca sobre el tubo.
▶ Ampliar el tubo con un abocardador hasta obtener la dimensión de la
tab. 80.
La tuerca debe llegar hasta el borde pero no debe caerse del tubo.
▶ Colocar el tubo y fijar el atornillamiento al par de apriete de la tab. 80.
▶ Repetir el paso antes mencionado para el segundo tubo.
AVISO
Grado de efectividad reducido por transmisión de calor entre las de
refrigerante
▶ Aislar térmicamente las tuberías de refrigerantes de manera indivi-
dual.
▶ Colocar el aislamiento de las tuberías y fijarlos.
Tab. 80 Datos característicos de las uniones de tuberías
3.4.2 Conectar la salida de condensado a la unidad interior
La bandeja de condensados de la unidad interior cuenta con dos cone-
xiones. Desde fábrica se ha instalado una manguera de evacuación de
condensados y un tapón que pueden ser sustituidos ( fig. 10).
▶ Tender la manguera de evacuación de condensado con una inclina-
ción.
Diámetro exterior del tubo
Ø[mm]
Par de apriete [Nm] Diámetro del orificio
abocardado (A) [mm]
Final abocardado del tubo Rosca de la tuerca de
conexión previamente
montada
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
