13

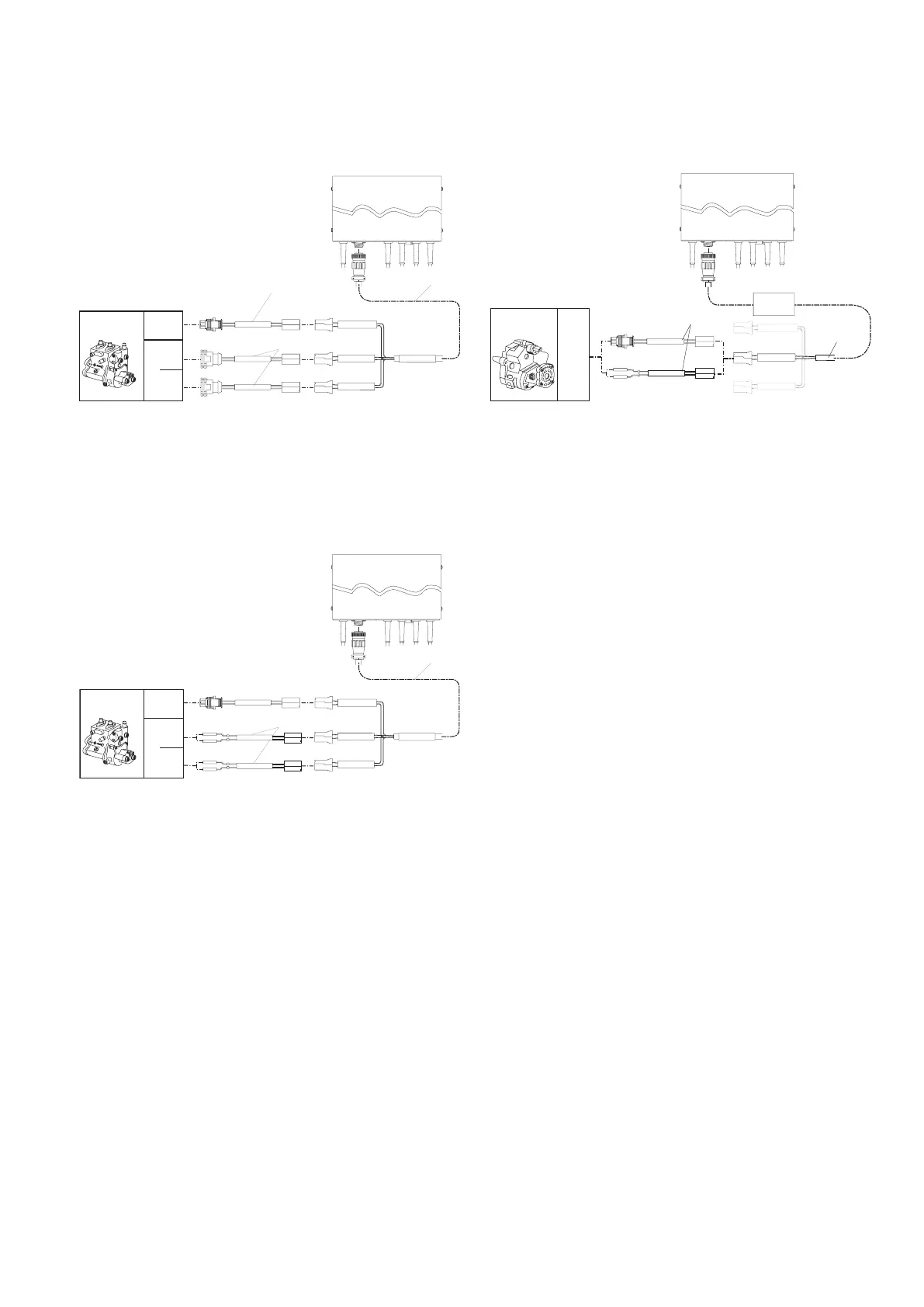

3.2.2 Übersicht Pumpenanschlussvarianten
Anschlussvariante 1 für CP 2
1 Anschlussleitung (1 684 462 511)
2 Adapterleitung für Jetronic-Anschluss (1 684 460 257)
3 Adapterleitung für Kompaktsteckeranschluss ( 1 684 460 255)
Anschlussvariante 2 für CP 2
1 Anschlussleitung (1 684 462 511)
2 Universaladapterleitung (1 684 460 256)
Speed Sensor
DRV/DMV1/ZME 1 684 46 2 511
EAV/DMV2
CP 2
CRE 800
DMV1
DMV2
Speed
Sensor
1 684 460 255
1 684 460 257
2 1
1 684 460 257
2 1
458799-10
2
3
1
Speed Sensor
DRV/DMV1/ZME 1 684 46 2 511
EAV/DMV2
CP 2
CRE 800
DMV1
DMV2
Speed
Sensor
1 684 460 255
458799-12
2
1
1 684 460 256
1
2
1 684 460 256
1
2
Speed Sensor
DRV/DMV1/ZME
EAV/DMV2
CP 3.4
CRE 800
ZME
1 684 460 255
458800-7
1 684 460 256
1
2
oder / or / ou / o
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
2
1
Anschlussvariante für CP 3
1 Anschlussleitung (1 684 462 511)
2 Adapterleitung für Kompaktsteckeranschluss ( 1 684 460 255)
oder
Universaladapterleitung (1 684 460 255)
