9. Spritzschutztüren schließen.
10. Mit Fühlerlehre oder Endmaß (x=1,5mm) den Abstand
zwischen der Kontaktschraube und Näherungsschalter
einstellen.
11. Näherungsschalter festziehen und Abstand erneut
prüfen.
12. Verbindungsleitung durch die Kabelverschraubung am
Verteilerkasten ziehen.
i Beim Näherungsschalter B13 Anschlussleitung an
Stecker X10.2 am Verteilerkasten anschließen.
13. Verbindungsleitung (nur bei B11 und B12) in Vertei
-
lerkasten anschließen.
14. Kabelverschraubung anziehen.
15. Verteilerkasten schließen.
X
6 7
458797-20
5.3 Hochdruckrail austauschen
Vorgehensweise:
1. EPS am Hauptschalter ausschalten.
2. Hochdruckschlauch und Rücklaufschlauch entfernen.
3. Verbindungsleitungen an Rail-DRVs entfernen.
4. Befestigungsschraube lösen und Anschluss-Stecker
vom Drucksensor entfernen.
5. Befestigungsschrauben auf der Unterseite entfernen.
6. Hochdruckrail vom Haltewinkel entfernen.
7. Neues Hochdruckrail auf Haltwinkel aufsetzen.
8. Anschluss-Stecker am Drucksensor entfernen.
9. Einzelne Komponenten in der umgekehrten Reihenfol
-
ge der Demontage montieren.
i Eine Reihenfolge beim Anschließen der Anschluss-
Steckerauf die DRVs muss nicht beachtet werden.
! Achten Sie beim Aufstecken, dass alle Stecker richtig
eingerastet sind.
5.4 Druckbegrenzungsventil austauschen
Vorgehensweise:
1. EPS am Hauptschalter ausschalten.
2. Druckbegrenzungsventil (1) ausschrauben.

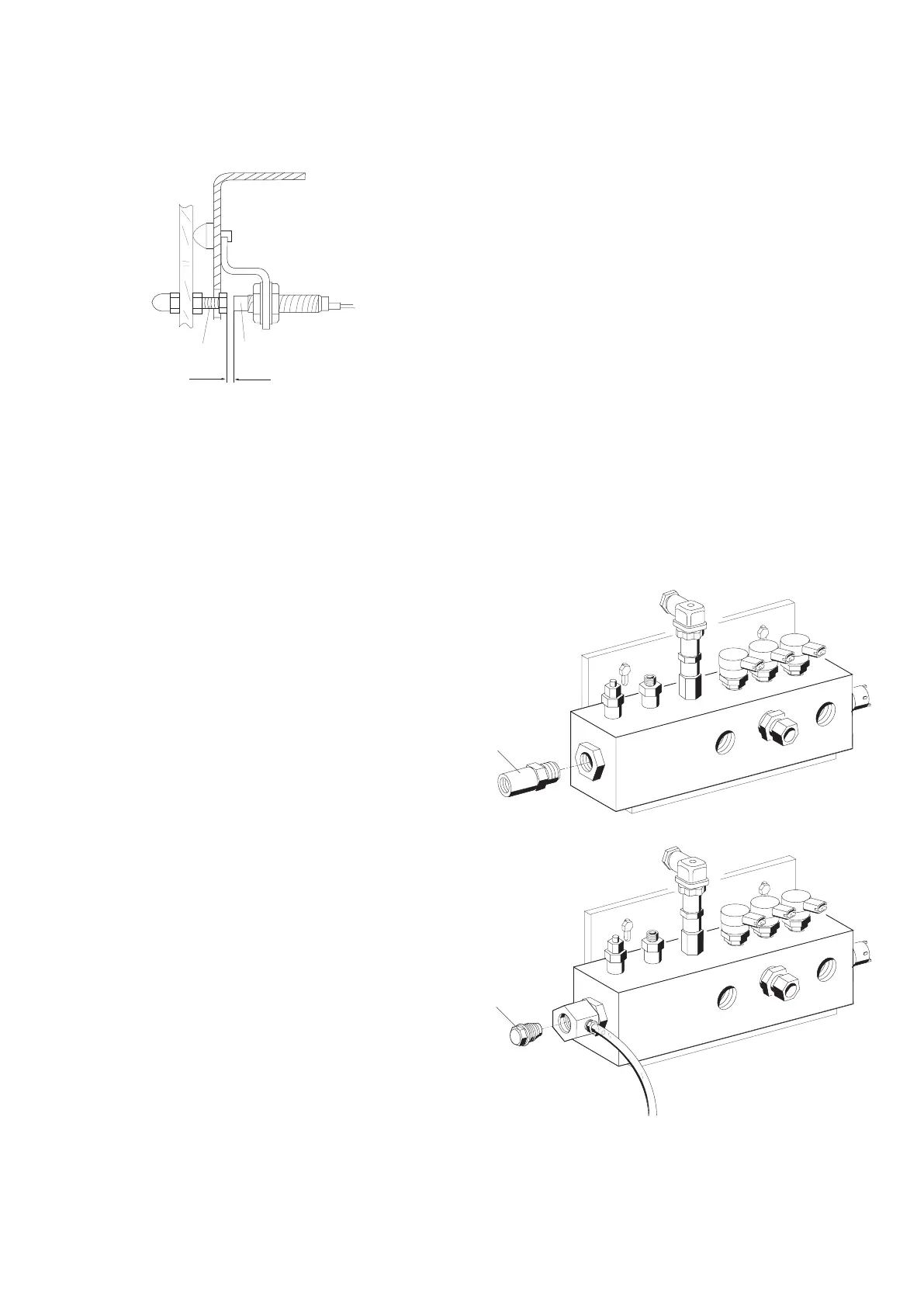

Serie ) FD 684
Serie ( FD 684
3. Gewinde des neuen Druckbegrenzungsventils vor
Montage leicht einölen.
4. Druckbegrenzungsventil einschrauben und mit 70 Nm
anziehen.
5. Druckbegrenzungsventil 90° wieder zurückdrehen
und mit 100 Nm erneut anziehen.
458797-21
1
458797-21a
1
