17

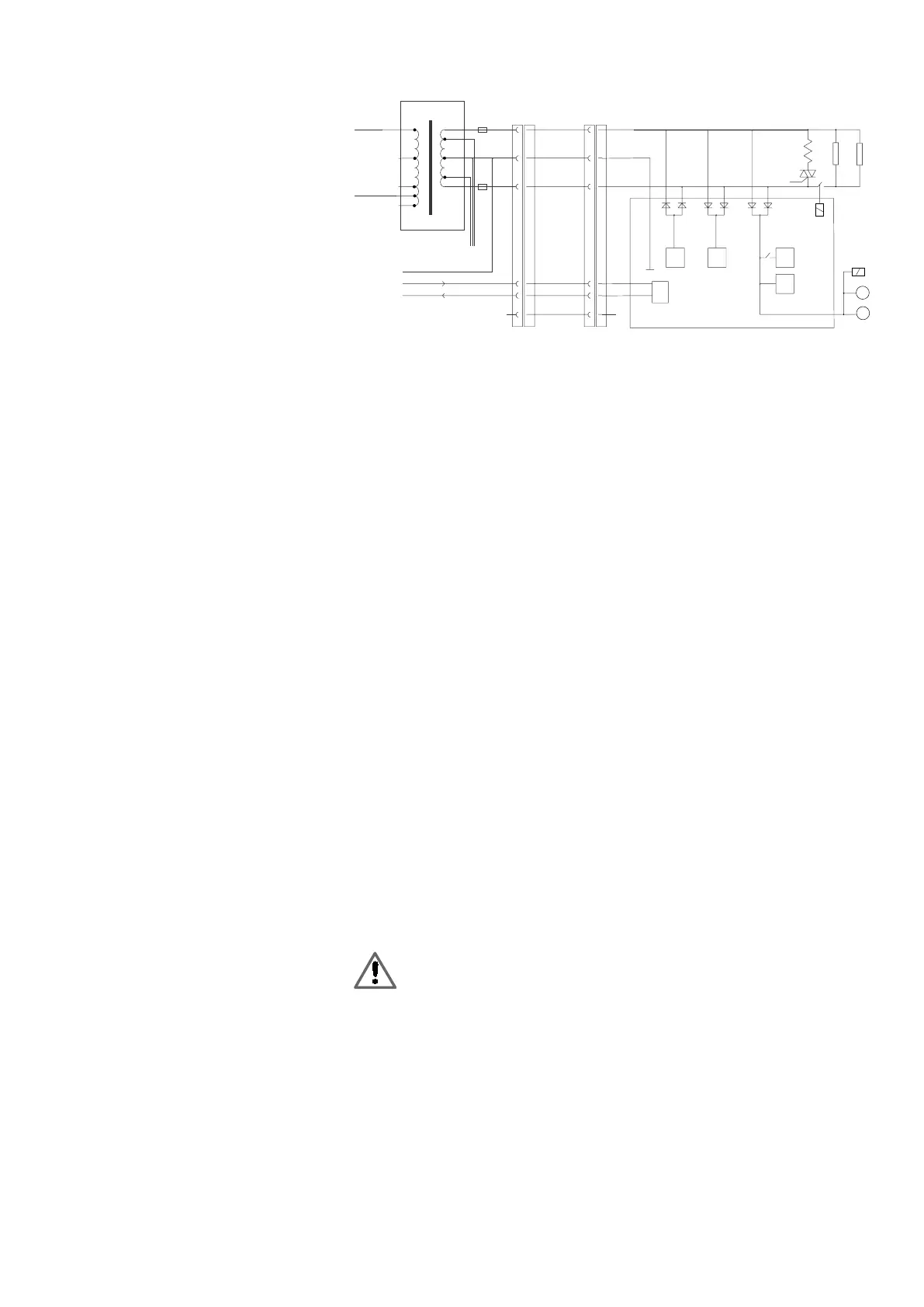

5.3.2 Stromlaufplan
5.4 Austausch der Grund- /
Rechner-Leiterplatte
M
M
230V
110V
0V
-15V
+15V
8 AT
8 AT
10V
10V
14,5V
14,5V
Kammer-
Heizung
100W
28V
1 688 400 048
-9V +9V +12V
+5V
analog analog
EEPROM
Rechner
TxD
RxD
Gnd
6,7,8
4,5
10,11,1
TxD
RxD
2
3
1
Schirm
1,2,3
4,5
7,8,9
10
11
12
AMP 16
ol.SubD-15
ol.
1,2,3
4,5
7,8,9
10
11
12
6,7,8
4,5
10,11,1
2
3
1
5
4
3
2
1
MTM
K1
RS 232
459601/3Ha
– Verbindungsleitung RTM 430 zu Emissions-System-Analyse oder Emissions-
Analyse-Modul ausstecken.
– RTM 430 (auf einer sauberen Unterlage) auf die Geräterückseite legen.
– Die Abdeckkappen auf der linken und rechten Seite des RTM 430 entfernen
(Bild 2 Pos. 1).
– Die zwei Senkschrauben an der Geräterückseite herausschrauben.
– Die vier Befestigungsschrauben an der Geräteunterseite herausschrauben
(Bild 2 Pos. 2).
– Gehäusedeckel vorsichtig nach hinten ziehen und ablegen (Ventilatoren sind nur in
einer Führung eingelegt und nicht verschraubt).
– Mit Steckschlüssel Grösse 7, die vier Befestigungsmuttern der Leiterplattenabdek-
kung entfernen (Bild 2 Pos. 3).
! Das RTM muss spannungsfrei sein, da Kurzschlussgefahr zwischen Leiterplatten-
abdeckung und Triac besteht.
– Die Leiterplattenabdeckung so drehen, dass die Öffnung nach oben zeigt.
– Die Gummidurchführung aus der Leiterplattenabdeckung herausnehmen
(Bild 2 Pos.4).
– Die Kabelbinder vorsichtig aufschneiden und entfernen (Bild 2 Pos. 5).
– Sämtliche Leitungen auf der Leiterplatte ausstecken, wobei die Verbindungsleitungen
der Koaxialkabel von Sender und Empfänger vorsichtig mit einer Flachzange gelöst
werden.
– Defekte Leiterplatte entfernen.
– Sämtliche Leitungen auf der neuen Leiterplatte aufstecken (Bild 2).
– Die Gummidurchführung an der dafür vorgesehenen Öffnung der Leiterplattenabdek-
kung einsetzen (Bild 2 Pos.4).
– Mit Steckschlüssel Grösse 7, die Leiterplattenabdeckung mittels den vier Befesti-
gungsmuttern auf den Gewindebolzen befestigen (Bild 2 Pos.3).
Der Schutzleiter muss vorschriftsmäßig angeschlossen werden.
– Die Einbaulage der Ventilatoren kontrollieren, gegebenenfalls die Ventilatoren in die
Führungsschienen einlegen (Bild 2 Pos. 9).
– Gehäusedeckel anbringen.
– RTM 430 mit Kundendienst PC und Netzteil (oder Emissions-Analyse-Modul) mittels
Verbindungsleitung 1 684 463 389 verbinden.
– Im Menü „Testfunktionen“ (Kapitel 6.3) eine Funktionskontrolle des RTM 430
durchführen.
– Im Menü „Justierfunktionen“ und „Kundendienst Parametereinstellungen“
(Kapitel 6.2 und 6.8) das RTM 430 gegebenenfalls auf länderspezifischen Parameter
einstellen.
