30

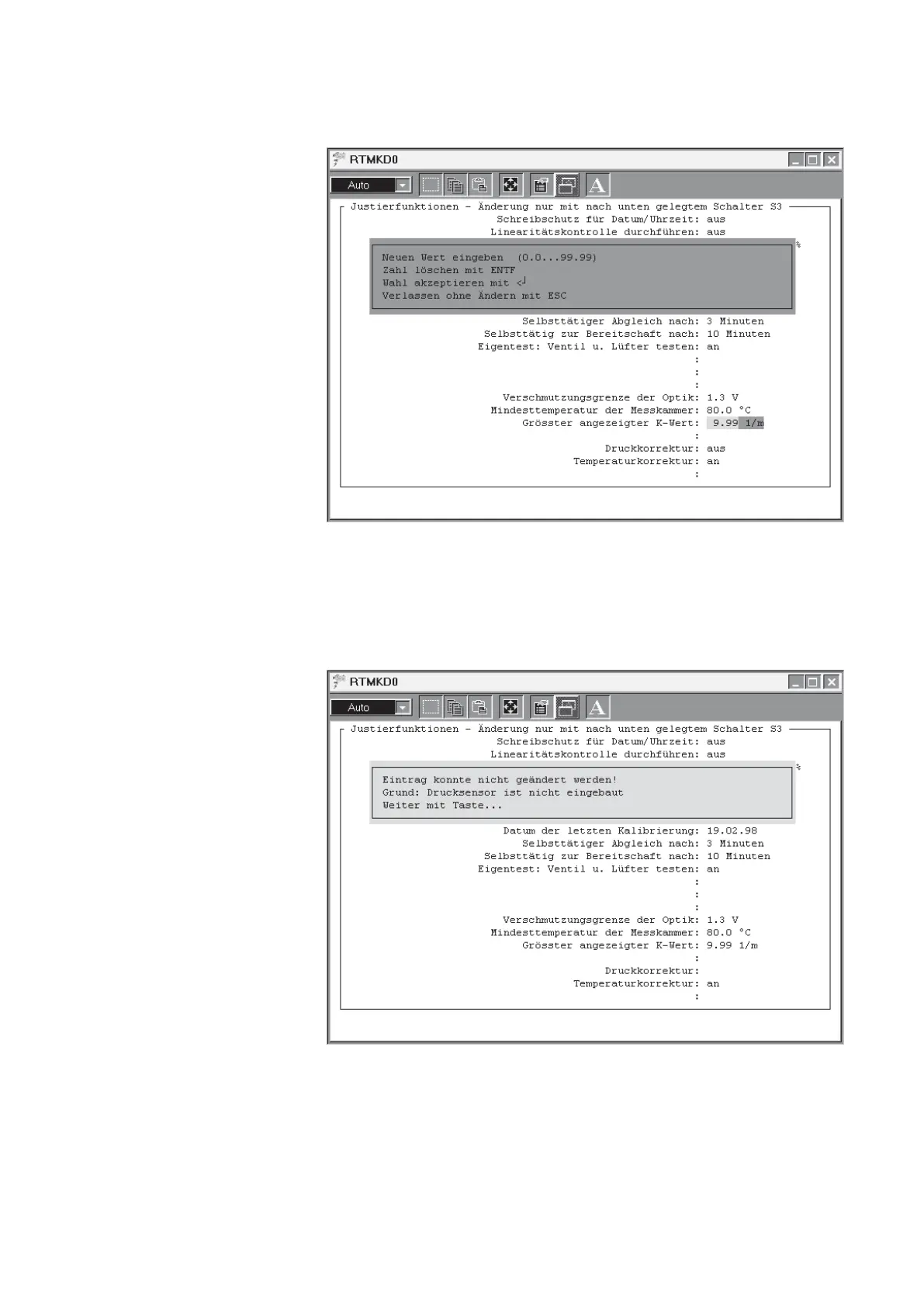

6.2.14 Einstellung Anzeige K-Wert
6.2.15 Vorwahl Druckkorrektur
In diesem Menü wird der maximale Anzeigebereich für den K-Wert eingestellt.
Die Einstellung ist länderspezifisch.
Die Vorwahl ist nur mit einem eingebauten Drucksensor möglich.
Die Einstellung ist länderspezifisch.
29
31
Table of Contents
Inhalt:
2
Table of Contents
2
Montage / Demontage und Elektrische Verdrahtung
4
Montage / Demontage vor FD 5/97 (Bild 1)
4
Montage/Demontage nach FD 5/97 (Bild 2)
5
Elektrische Verdrahtung (Bild 3)
6
Aufbau und Beschreibung der Gerätefunktion
7
Aufbau
7
Allgemeine Beschreibung
7
Begriffserläuterungen
7
Lastmethode
7
Freie Beschleunigungsmethode
8
Funktionsbeschreibung
8
Technische Daten
9
RS 232 Schnittstelle
10
Referenzbedingungen (Kalibrierbedingungen)
10
Wartung
11
Reinigen der Optikköpfe und Messkammer
11
Reinigung der Auffangwanne
12
Wartung von Abgasentnahmesonde und Abgasentnahmeschlauch
12
Linearitätsprüfung
13
Pflege des Kalibrierstifts
13
Instandsetzung
14
Einstellung der Netzspannung vom Netzgerät / Netzteil für RTM
14
Blockschaltbild Netzgerät für Emissions-System-Analyse
15
Spannungsversorgung AC / DC
15
Stromlaufplan
17
Überprüfung der Analogschnittstelle (Sonderzubehör)
18
Kundendienstmenü für RTM
19
Parameterfunktionen
20
Datum und Uhrzeit
20
Datum der Letzten Wartung
20
Linearitätskontrollwert
22
Justierfunktionen
23
Einstellung Schreibschutz für Datum und Uhrzeit
23
Einstellung Linearitätskontrolle
23
Einstellung Prüfstiftswerte
24
Einstellung Toleranzwerte für Prüfstift
25
Einstellung Intervall der Linearitätskontrolle
25
Einstellung Wartungsintervall
26
Einstellung Kalibrierintervall
26
Datum der Letzten Kalibrierung
27
Einstellung Eigentest Ventil und Lüfter
28
Einstellung Verschmutzungsgrenze der Optik
29
Einstellung Anzeige K-Wert
30
Vorwahl Druckkorrektur
30
Testfunktionen
32
Überprüfung Gebläse (Lüfter)
32
Überprüfung Ventil
32
Überprüfung Luftheizung
32
Überprüfung Gain
32
Überprüfung Messkammerheizung
32
EEPROM (RTM-Parameterspeicher) Löschen
32
Messwerte Lesen
35
Fehler Lesen
36
Fehlermeldungen
36
Fehlersuche
37
Betriebsart Setzen
38
Reset RTM
38
Kundendienst-Programmeinstellungen
39
Einstellungen RTM Speichern
40
RTM aus Datei Konfigurieren
41
RTM Programmieren (Download)
43
Reset RTM
78
Contents:
44
Assembly / Dismantling and Electrical Wiring
44
Modification on RTM 430 (Production Date after 5/97) V-S. RTM 430 (Production before 5/97)
47
Free Acceleration Method
48
Technical Data
49
RS 232 Interface
50
Maintenance
51
Cleaning the Collecting Tray
52
Linearity Control
53
Repair
54
Block Diagram, Power Pack for Emission System Analyzer
55
Circuit Diagram
57
Analog Interface Check (Option)
58
Service Menu for RTM 430
59
Read and Set Parameters
60
Date of Last Service
62
Read and Set Serviceparameters
63
Linearity Control Setting
64
Tolerance Value for Calibration Stick Setting
65
Service Interval Setting
66
Date of Last Calibration Setting
67
Automatic Switch to Idle Interval Setting (Time Out)
68
Limit for Optical Contamination Setting
69
Display Opacity Value Setting
70
Test Functions
72
Air Heating Test
73
Erase EEPROM (RTM Parameter Memory)
74
Read Measurement Values
75
Read Errors
76
Service-Program Settings
79
Store Settings of RTM
80
Configure RTM from a File
81
Program RTM Firmware (Download)
82
