NOVA
OPHERA LYNEA BASICLYNEANOVAMITHOVAS/100.30
DVC/01
DVC/01 ME
23
SUB
LACOL
B
M1
CN1
CN1
CN3
SW1
SW1
SW2
M1
12-16VAC
14-18VDC
CN1
CN1
IT

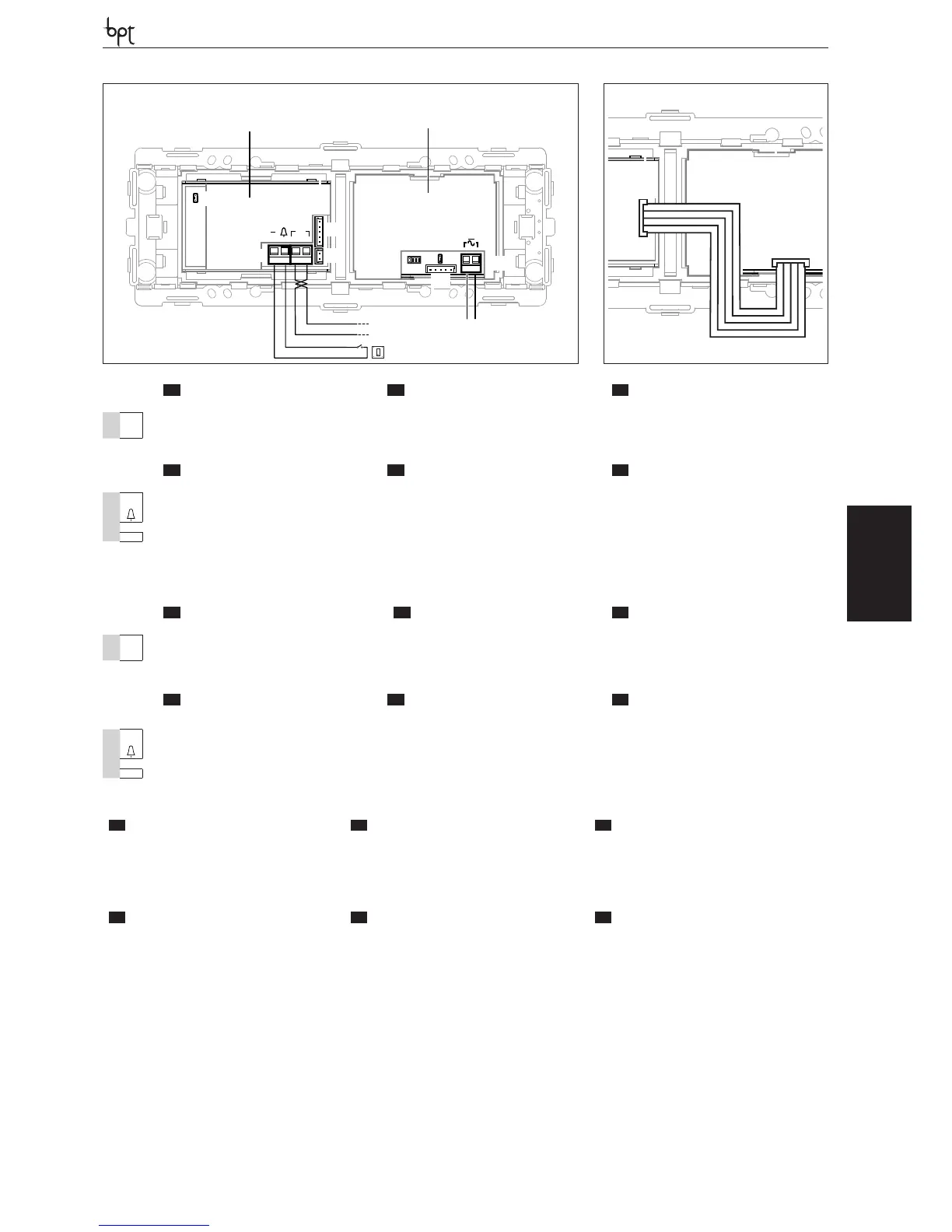

MORSETTIERE MODULO AUDIO
EN
AUDIO MODULE TERMINAL
BOARD
DE
KLEMMLEISTEN AUDIO
MODUL
M1
~
da 12÷16 Vca o 14÷18 Vcc
alimentazione locale
Power supply local
From 12÷16 V AC or 14÷18 V DC
Stromversorgung örtlich
zu 12÷16 VAC oder 14÷18 VDC
~
IT
MORSETTIERE MODULO VIDEO
EN
VIDEO MODULE TERMINAL
BOARD
DE
KLEMMLEISTEN VIDEO
MODUL
M1
–
Chiamata pianerottolo Personal door-bell Anruf vom Treppenhaus
B
Ingresso linea BUS BUS line input Eingang BUS-Leitung
FR
BORNIERS MODULE AUDIO
ES
BORNERAS MÓDULO AUDIO
PT
PAINÉIS DE TERMINAIS
MÓDULO ÁUDIO
M1
~
Alimentation local
de 12÷16 Vca ou 14÷18 Vcc
Alimentación local
de 12÷16 Vca ó 14÷18 Vcc
Alimentação local
desde 12÷16 Vca ou 14÷18 Vcc
~
FR
BORNIERS MODULE VIDÉO
ES
BORNERAS MÓDULO VÍDEO
PT
PAINÉIS DE TERMINAIS
MÓDULO VÍDEO
M1
–
Appel du palier
Llamada desde el rellano Chamada do patamar
B
Entrée ligne BUS Entrada línea BUS Entrada linha BUS
MODULO AUDIO�AUDIO MODULE
AUDIOMODUL�MODULE AUDIO
MÓDULO AUDIO�MÓDULO ÁUDIO
MODULO VIDEO�VIDEO MODULE
VIDEOMODUL�MODULE VIDÉO
MÓDULO VÍDEO�MÓDULO VÍDEO
IT
FUNZIONE DEI CONNETTORI
EN
FUNCTION OF CONNECTORS
DE
FUNKTION DER STECKVERBINDER
CN1: connettori da utilizzare per collegare, trami-
te l’apposito cablaggio, il modulo audio al modu-
lo video.
CN1: connectors to use for connecting the audio
module to the video module with the appropriate
cable.
CN1: Steckverbinder, die für den Anschluss des
Audiomoduls an das Videomodul mit dem ent-
sprechenden Kabel benutzt werden.
CN3: non utilizzato. CN3: not used. CN3: nicht benutzt.
FR
FONCTION DES CONNECTEURS
ES
FUNCIÓN DE LOS CONECTORES
PT
FUNÇÃO DOS CONECTORES
CN1: connecteurs à utiliser pour brancher, à l’aide
du câblage prévu à cet effet, le module audio au
module vidéo.
CN1: conectores para conectar, mediante el ca-
bleado previsto, el módulo audio al módulo vídeo.
CN1: conectores a utilizar para ligar, através da
relativa cablagem, o módulo áudio ao módulo
vídeo.
CN3: non utilisé. CN3: no se utiliza. CN3: não utilizado.
