DVC/01-DVC/01 ME
OPHERA LYNEA BASICLYNEANOVAMITHOVAS/100.30
DVC/01
DVC/01 ME
ES
INSTALACIÓN CONTIGUA
SOBRE PARED
• Las placas externas se pueden instalar conti-
guamente tanto en horizontal como en verti-
cal.
• Quite con un cutter los elementos plásticos de
las bases de las placas externas (figura 11)

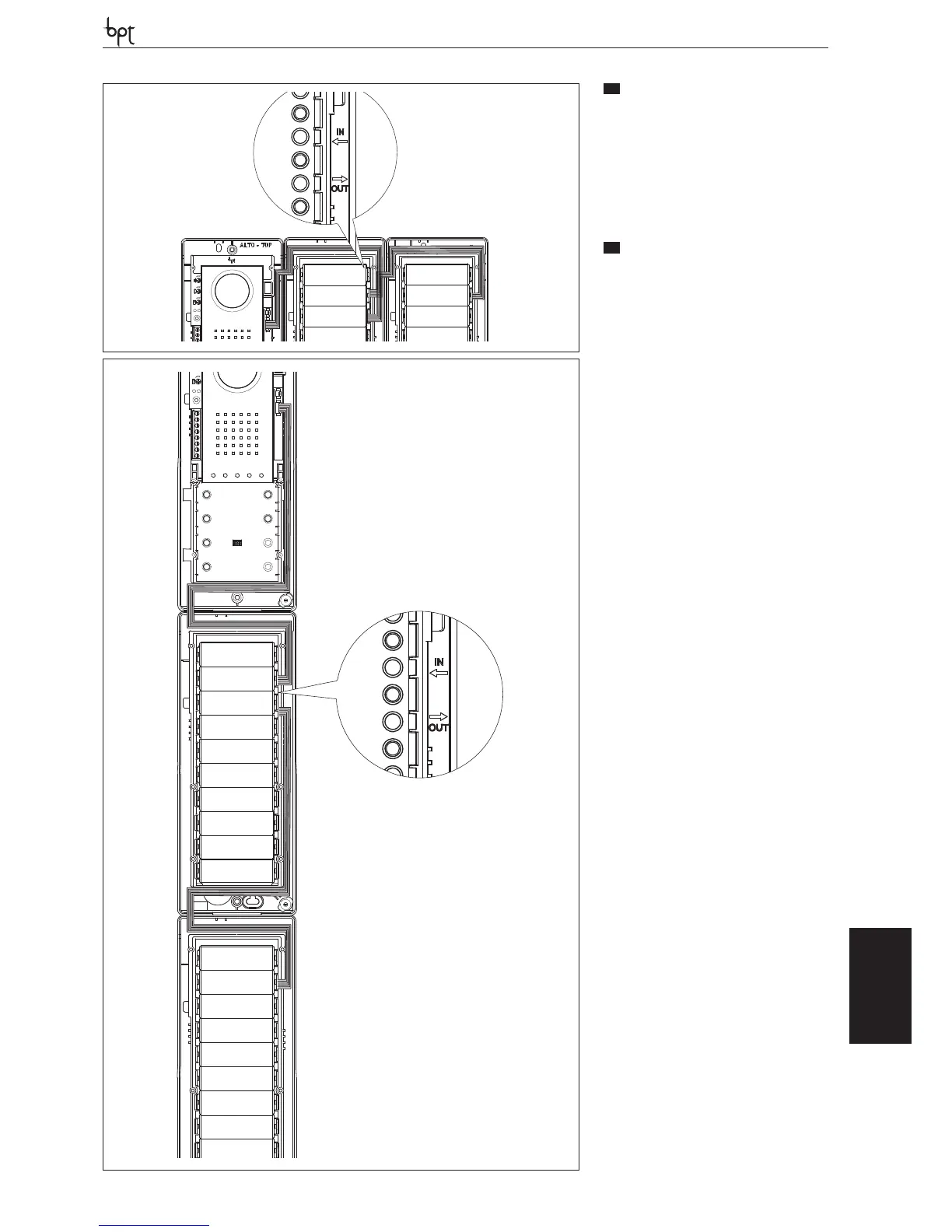

• Pase los cables de conexión entre las bases de
las placas externas (figura 12), asegurándose
de seguir el orden indicado en la figura 13 y 14.
PT
MONTAGEM LADO A LADO
DE PAREDE
• As placas botoneiras podem ser montadas
lado a lado quer na horizontal quer na vertical.
• Remova com um x-ato os detalhes em plástico
das bases das placas botoneiras (figura 11)
• Passe os cabos de conexão entre as bases das
placas botoneiras (figuras 12), tendo o cuidado
de seguir a sequência indicada na figura 13 e
14.
CN4
CN1
CN1
CN2
CN4
CN1
CN2
CN1
13
14
35
