“FCR3 regolatore trifase” +030222150 - rel. 1.3 - 12.01.2021

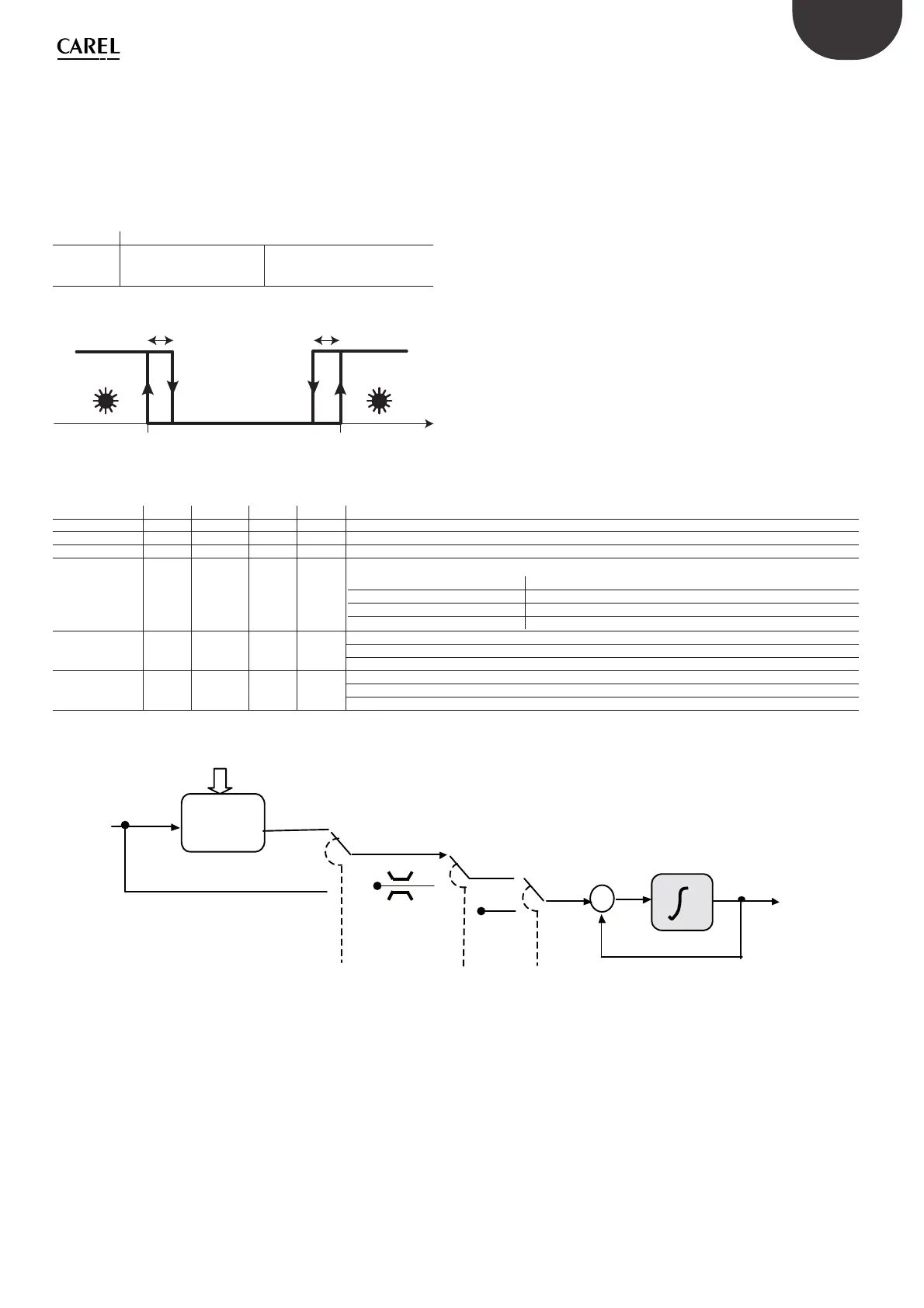

L’allarme in temperatura ha solo un e etto visivo o di segnalazione come
variabile.
Ci sono due soglie (superiore/inferiore) all’esterno delle quali viene
fornito un allarme di temperatura mediante una variabile e il lampeggio
di 0,5 sec del led rosso. E’ presente una isteresi di 3° C per ogni soglia . Le
soglie sono impostabili da utente.
L’indicazione è prioritaria rispetto a quella di accensione continua
dell’allarme di ingresso digitale. Inoltre vengono forniti due allarmi (senza
indicazione) di sonda in corto e sonda aperta.
Parametro Funzione
Temper IR.6
Valore di temperatura
della sonda NTC presente
sulla scheda
-20 ÷ 100 °C
espresso come intero con segno
Tab. 6.k
TEMPALM–TEMPALM+
ALRTMP = 0ALRTMP = 1 ALRTMP = 1
3°C
3°C
Fig. 6.e
Parametri associati
Par. Modb Range Def U.M. Descrizione
TEMPER IR.6 -20-100°C R 1 Lettura della sonda di temperatura
TEMPALM+ HR.5 -30-105°C 85 1 Soglia massima per allarme tempreatura
TEMPALM- HR.6 -30-105°C -20 1 Soglia minima per allarme tempreatura
ALRTMP DI.7 0/1 R 1
Stato allarme
Se TEMPER >= (TEMPALM+) ==> ALRTMP=1 – Led blink
Se TEMPER <= (TEMPALM+)-3 ==> ALRTMP=0 – Led o
Se TEMPER <= (TEMPALM-) ==> ALRTMP=1 – Led blink
Se TEMPER >= (TEMPALM-)+3 ==> ALRTMP=0 – Led o
ALRPRC DI.8 0/1 R 1
Allarme di sonda di temperatura in cortocicruito
ALRPRC = 1 sonda in corto
ALRPCR = 0 sonda non in corto
ALRPRO DI.9 0/1 R 1
Allarme di sonda di temperatura aperta
ALRPRC = 1 sonda aperta
ALRPCR = 0 sonda non aperta
Tab. 6.l
OUT
FCR
[IR.9]
IOVR
[CO.9]
IN [IR.10]
0
1
+
-
OUT
MEM
[HR.10]
Conditioning
Set
(*)DELAY
OUT
MAX
, OUT
MIN
, MIN, LIN
0
1
EOVR
[CO.11]
ALMO
[HR.9]
0
1
ALRM
[DI.11]
(*) DELAY active with
IOVR | EOVR | ALRM ==1
OUT
REAL
[IR.11]
Fig. 6.f
