Lo strumento viene fornito già programmato per le seguenti applicazioni:
Modelli con sonde di temperatura (NTC, Pt100,Termocoppie): controllo di forni,
bruciatori, impianti di riscaldamento e in genere allarmi di bassa temperatura
Modelli per sonde di umidità: controllo di umidificatori e in genere allarmi di bassa umidità
Modelli per sonde di pressione: controllo evaporatori e in genere allarmi di bassa pressione.

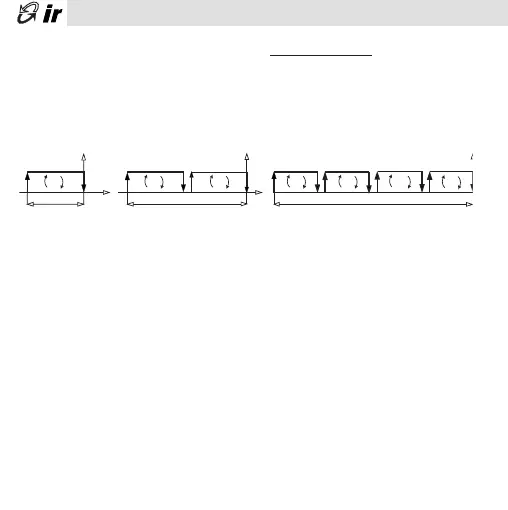

Come evidenziato nella figura, i parametri fondamentali di questo tipo di funzionamento
sono il set point (St1) e il differenziale (P1). Nel funzionamento standard, che corrisponde
all’azione Reverse, il regolatore attiva le uscite solo se la grandezza regolata diminuisce
sotto il valore di Set point. Fissato il punto di lavoro desiderato (St1), le uscite vengono
attivate una alla volta man mano che la grandezza si scosta da St1. Come indicato in
figura, nei modelli a più uscite l’attivazione dei relè è equamente distribuita all’interno del
differenziale.Quando la grandezza controllata é uguale o inferiore a St1-P1 tutte le uscite
sono attive.Viceversa, se la grandezza, partendo da valori inferiori a St1, inizia ad
aumentare, eventuali relè attivi vengono spenti man mano che ci si avvicina a St1. Al valore
St1 tutte le uscite sono spente. Il led REVERSE lampeggia con un numero di impulsi pari
alle uscite attive.
8
Programmazione semplificata: funzionamento previsto in fabbrica
mod. Z
mod. V
mod. W
R
R
R
R
R
R
OUT 4
OUT 3
OUT 2
OUT 1
Diff.(P1)
Set (St 1)
Diff.(P1)
Set (St 1)
OUT 2 OUT 1
OUT 1
R
Diff.(P1)
Set (St 1)
Fig. 4
