CEA MAXI 405 - Page 3

3

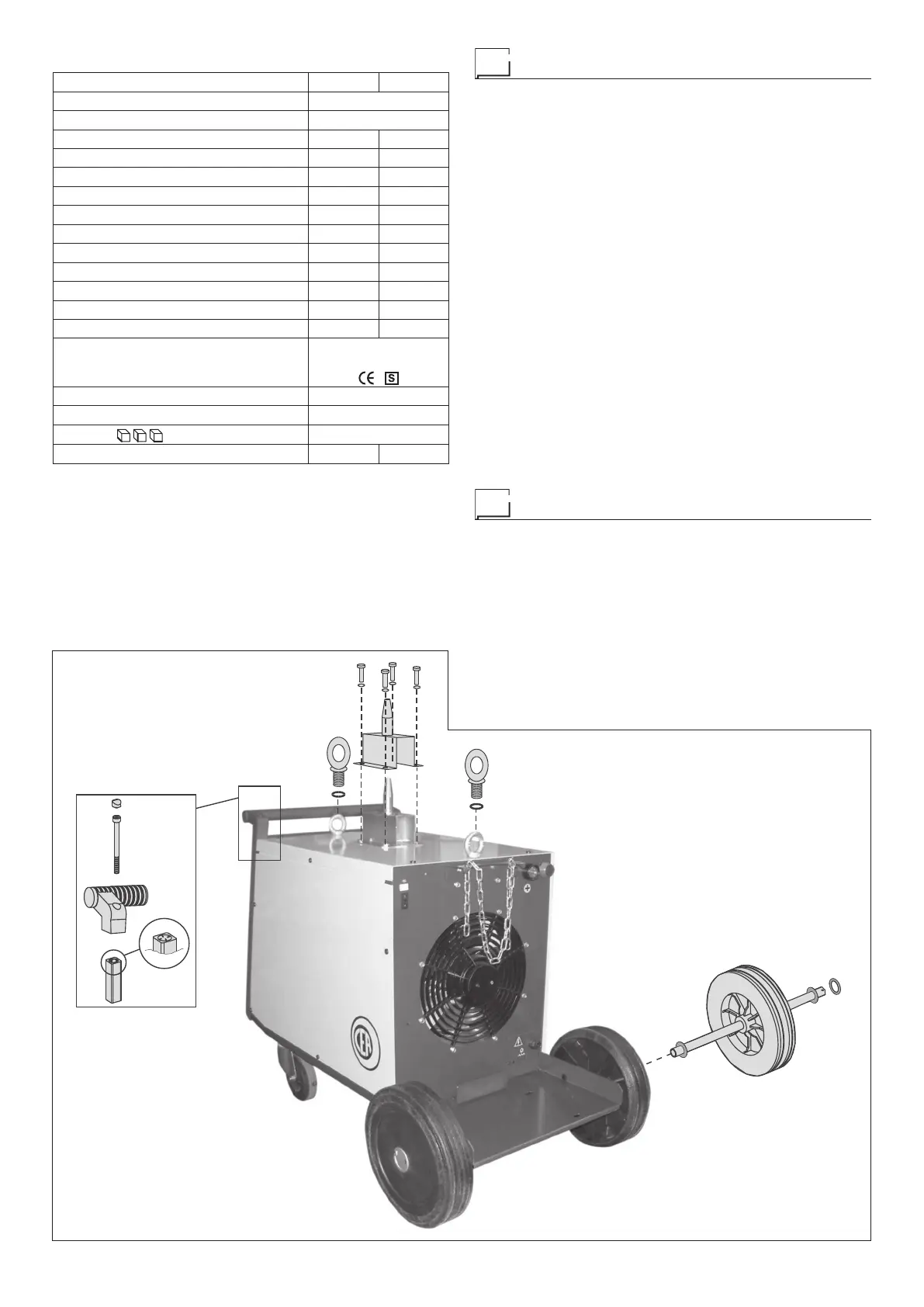

FIG. A
2000H928
Assemblaggio della saldatrice
La composizione standard di questo impianto di saldatura è
costituita da:
• Generatore MAXI 405 o 505.
• Cavo di massa lunghezza 4 m (optional).
La dotazione include anche le ruote anteriori e posteriori per
la movimentazione della saldatrice, una catena per poter fis-
sare comodamente la bombola del gas al carrello portabom-
bola, una maniglia che serve esclusivamente per il trasporto
manuale della macchina, due golfari che servono per solleva-
re la macchina da terra, un pivot per consentire il corretto po-
sizionamento del trascinatore sopra la macchina. Eseguire le
seguenti operazioni al ricevimento della macchina:
•
Aprire la scatola e togliere dalla parte posteriore della salda-
trice tutti i relativi accessori componenti.
•
Montare le ruote posteriori seguendo le indicazioni riporta-
te nella figura A.
• Togliere l’impianto di saldatura dal relativo imballo.
•
Controllare che l’impianto di saldatura sia in buono stato o
altrimenti segnalarlo immediatamente al rivenditore-distri-
butore.
• Controllare che tutte le griglie di ventilazione siano aperte e
che non vi siano oggetti che ostruiscano il corretto passag-
gio dell’aria.
• Montare successivamente la maniglia, il pivot e i golfari se-
guendo le indicazioni riportate nella figura A.
Metodi di sollevamento dell’impianto
Prima di sollevare l’impianto aprire l’apposito sacchetto golfari
(allegato alla macchina), estrarre e poi montare sulla parte su-
periore del coperchio i due golfari completi di rondelle in fibra.
IMPORTANTE: Sollevare da terra l’impianto esclusivamente
mediante l’uso degli appositi golfari.
La saldatrice è dotata di una maniglia, posta sul pannello fron-
tale, che serve esclusivamente per il trasporto manuale del-
la macchina.
NOTA: Questi dispositivi di sollevamento e trasporto sono con-
formi alle disposizioni prescritte dalle norme europee. Non usa-
re altri dispositivi come mezzi di sollevamento e trasporto.
Tabella 1
Modello MAXI 405 MAXI 505
Alimentazione trifase 50/60 Hz V 230/400
Rete di alimentazione: Z
max
Ω (*)
Potenza assorbita @ I
2
Max kVA 19,0 24,2
Fusibile ritardato (I
2
@ 60%) A 35/20 40/25
Fattore di potenza / cosφ 0,96 0,97
Rendimento massimo η 0,75 0,71
Tensione secondaria a vuoto V 20 ÷ 44 19 ÷ 51
№ posizioni commutatore 20 30
Campo di regolazione A 60 ÷ 400 60 ÷ 500
Corrente utilizzabile @ 100% (40°C) A 230 300
Corrente utilizzabile @ 60% (40°C) A 300 370
Corrente utilizzabile @ 35% (40°C) A 400 500
Diametro filo mm 0,6 ÷ 1,6 0,8 ÷ 2,0
Normative
IEC 60974-1
IEC 60974-10
Classe di protezione IP 23 S
Classe di isolamento H
Dimensioni
mm 1060 - 780 - 600
Peso kg 99 113
(*) IMPORTANTE:
•
Questo impianto soddisfa i requisiti prescritti dalla norma EN/IEC
61000-3-12 in merito alle emissioni armoniche.
•
Questo impianto, collaudato secondo quanto prescritto dalla nor-
ma EN/IEC 61000-3-3, soddisfa i requisiti prescritti dalla norma EN/
IEC 61000-3-11.
