4.
MonTaJe
- Desplazar la columna de trabajo (brazo horizontal + columna vertical) de sus posición
en la paleta.

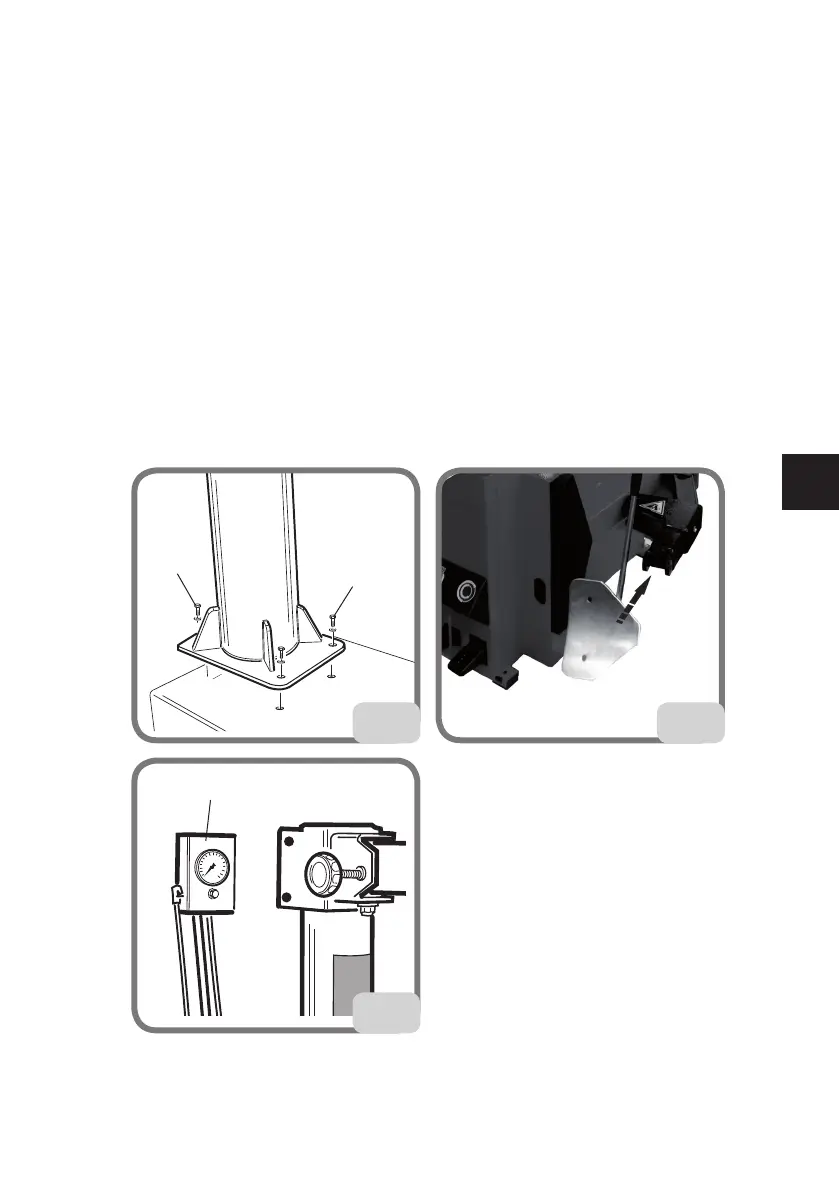

- Montar la columna con los tornillos P (Fig.5a) y utilizar un par de apriete de 70 Nm.
- Ensamblar el despegador con el perno apropiado y bloquear con la correspondiente
tuerca autobloqueante hasta que la rotación del despegador determine una ligera fric-
ción (Fig. 5b).
- Instalar la caja manómetro de in ado en la columna (A, g. 5c)
T.I Version
- Introducir la boca del depósito en el tubo de conexión de aire y apretar con la abrazadera.
5c
A
5b5a
P
P
