CEMB SM628TI - Démontage de la Roue

Manuel d’utilisation 95
FR
21
20
9.5. DÉMONTAGE DE LA ROUE
9.5.aSYSTEMEDECHANGEMENTRAPIDEDELATETEDEMONTAGE(optional)

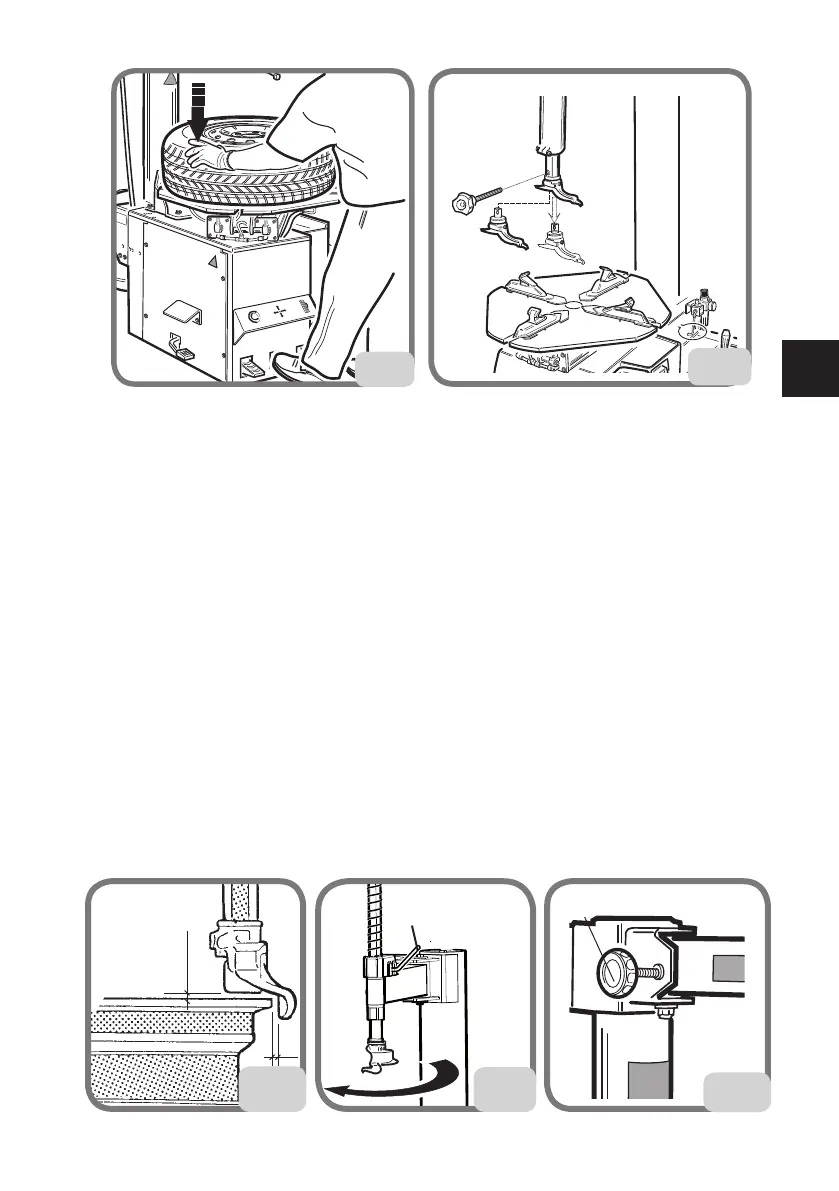

Système breveté (g. 21) et intégré à l’intérieur du bras vertical hexagonal qui permet
de changer rapidement la tête de montage sans réduire la hauteur origine de travail de
la machine.
Pour remplacer la tête de montage desserrer la vis hexagonale de blocage de la tête
avec la clé fournie standard, descendre la tête, monter la nouvelle tête de montage et
serrer la vis hexagonale.
Pour un correct fonctionnement du système change rapide, contrôler d’avoir éliminer
tous les jeux entre tête de montage et barre hexagonale.
9.5.bPOSITIONNEMENT DE LA TÊTE OPÉRANTE
- Porter le bras horizontal en position de travail (Fig. 22)
- Abaisser le bras vertical jusqu’à ce que la tête opérante soit en contact avec le bord
supérieur de la jante.
- Régler l’ouverture du bras horizontal à l’aide de la manivelle (B, Fig. 22a) jusqu’à ce
qu’une distance d’environ 2 mm soit créée entre la tête opérante et la jante (B, Fig. 21a)
- Bloquer le bras vertical à l’aide du levier (A, Fig. 22).
B
A
21a
22
A
B
22a
