Manuel d’utilisation 83
FR

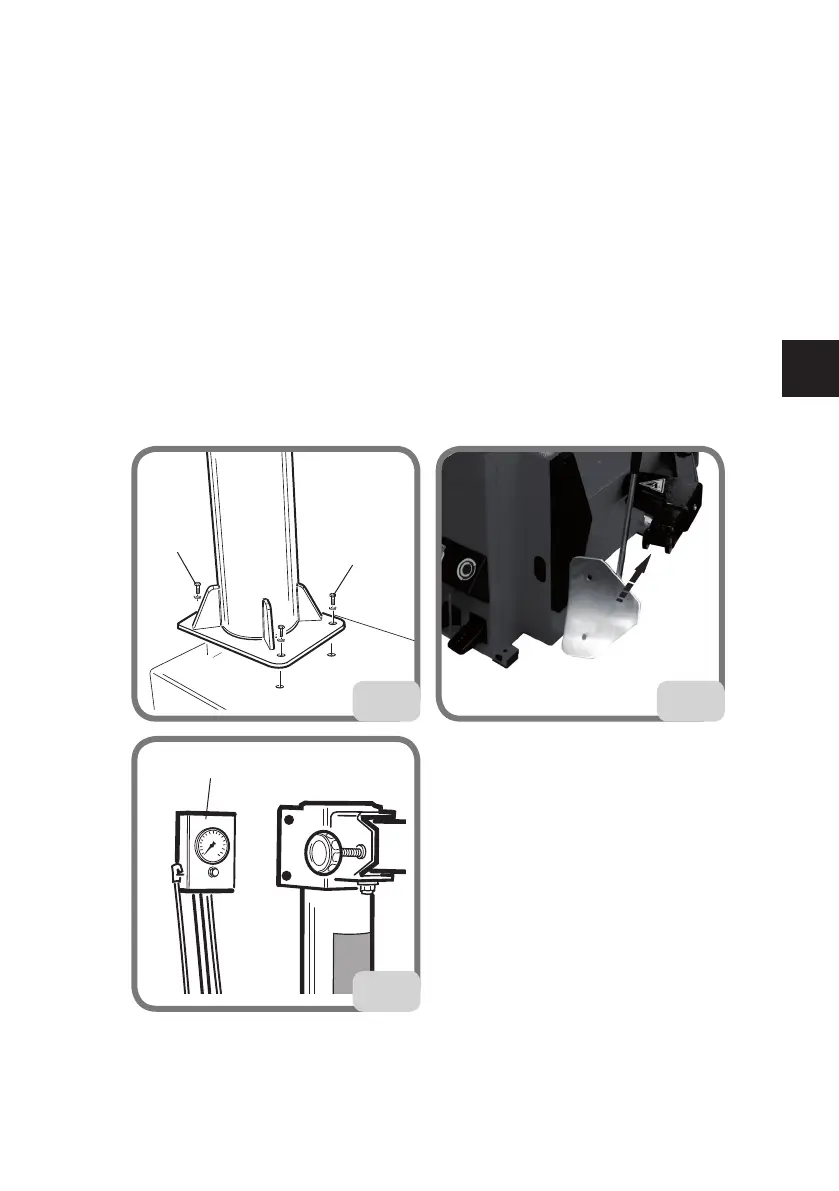

4. MonTaGe
- Libérer la potence de travail (bras horizontal + montant vertical) de leur position sur
la palette.
- Monter le poteau à l’aide des vis P (Fig. 5a) et utiliser un couple de serrage de 70 Nm.
- Assembler la palette du détalonneur au moyen de l’axe prévu à cet effet et bloquer avec
l’écrou de sûreté jusqu’à ce que la rotation de la palette est légèrement freinée. (Fig. 5b)
- Installer le boîtier du manomètre de gon age sur le poteau ( g. 5c).
Version T.I.
- Brancher le tuyau d’air de l’unité de gon age au raccord xés à l’extérieur de la meme.
5c
A
5b
5a
P
P
