PULSANTE
Simbolo
Funzione
S1
Pulsante di Reset della scheda
Morsettiere, Connettori e Funzionalità del circuito RX

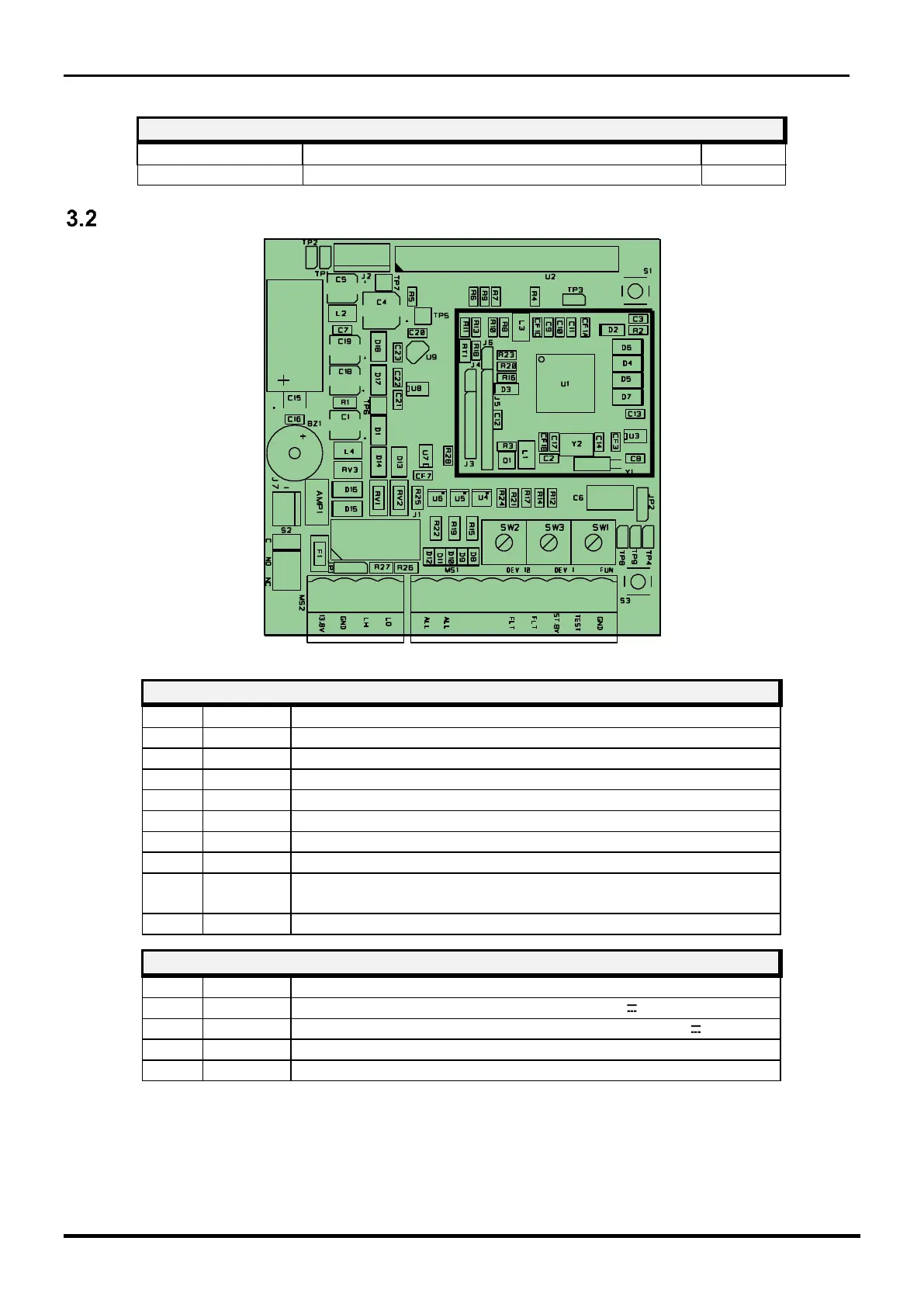

Figura 12 Disposizione topografica dei componenti nel circuito
MORSETTIERA MS1
Mors.
Simbolo
Funzione
1
ALL 1
Contatto Relè di Allarme (C)
2
ALL 2
Contatto Relè di Allarme (NC)
3
TMP
Contatto Relè di Manomissione (C) – Nota 1
4
TMP
Contatto Relè di Manomissione (NC) – Nota 1
5
FLT
Contatto Relè di Guasto (C)
6
FLT
Contatto Relè di Guasto (NC)
7
STBY
Ingresso Tamper Colonna (Norm. Chiuso a GND)
8
TEST
Ingresso Presenza Rete (Norm. Chiuso a GND)
(Aperto quando non utilizzato) – Nota 1
9
GND
Potenziale di riferimento per Tamper e Presenza Rete
MORSETTIERA MS2
Mors.
Simbolo
Funzione
1
13,8V
Ingresso Positivo di Alimentazione (+13,8 V )
2
GND
Ingresso Negativo per Alimentazione e per Dati (0 V )
3
LH
+RS 485 Linea Dati Alta
4
LO
- RS 485 Linea Dati Bassa
1
TMP
TMP
