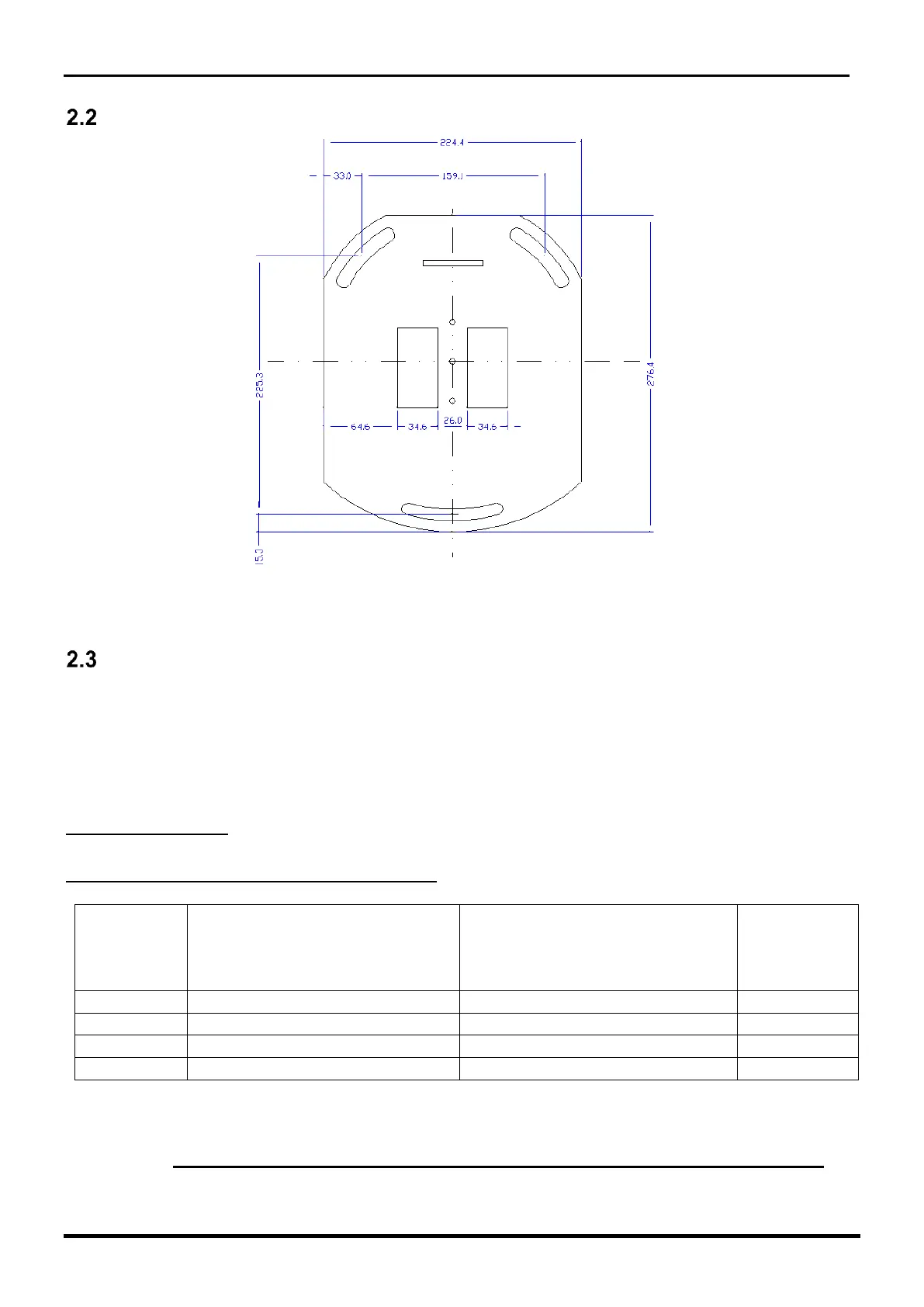

Base dima della colonna
Figura 6
È eventualmente disponibile il file in scala 1:1
Composizione delle colonne
Tutti i raggi a microonda vengono assemblati in fabbrica ad altezze prestabilite (in base al modello
scelto) ma possono successivamente essere riposizionati in funzione delle necessità di campo.
La barriera è composta da due colonne, ciascuna può contenere fino a 4 raggi identificati sempre
con la lettera “A” per una colonna e dalla lettera “B” per l’altra.
I raggi sono sempre accoppiati e identificati come indicato nella tabella sottostante, in
caso di manutenzione/sostituzione di un raggio (o parte di esso) bisognerà consultare
obbligatoriamente la tabella.
L’errato posizionamento comporta malfunzionamenti del sistema.
Non sono possibili ulteriori combinazioni.
Numero
del raggio
Colonna “A” numero Raggio
Colonna “B” numero Raggio
Altezza
dal suolo,
centro
antenna
4
R4-A P/N 20KIMRA0004 (RX)
R4-B P/N 20KIMRB0004 (TX)
270 cm
3
R3-A P/N 20KIMRA0003 (RX)
R3-B P/N 20KIMRB0003 (TX)
170 cm
2
R2-A P/N 20KIMRA0002 (TX)
R2-B P/N 20KIMRB0002 (RX)
90 cm
1
R1-A P/N 20KIMRA0001 (TX)
R1-B P/N 20KIMRB0001 (RX)
40 cm
Nota: Considerare la reale altezza del basamento e quindi aggiustare il raggio 1 affinché il
centro antenna sia a 40 cm dal suolo.
Attenzione: L’altezza minima dal suolo del raggio 1, non può essere inferiore a 35 cm.
