Alimentazione
Alimentazione 13,8 V
È sufficiente applicare la tensione alla Morsettiera CON3 della scheda di interfaccia MICRO-RAY,
per alimentare tutti i moduli presenti in colonna. Il cavo che fornisce l’alimentazione
all’apparecchiatura deve essere schermato, e lo schermo deve essere collegato a terra.
Il collegamento tra l’alimentatore e le colonne deve essere adeguatamente dimensionato, quindi
la sezione del conduttore deve essere calcolata in base alla lunghezza del collegamento e
all’assorbimento degli apparati.
Nel caso in cui i collegamenti risultassero troppo lunghi, si consiglia l’utilizzo di un alimentatore
supplementare.
Connettere i fili di alimentazione continua 13,8 V e GND rispettivamente ai morsetti 1 e 2 della
morsettiera CON3 del circuito interfaccia.
Alimentazione con kit opzionali IP-DOORWAY
In alternativa alla connessione diretta a 13,8V è possibile alimentare tutti i moduli presenti nella
singola colonna attraverso IP-DOORWAY. Esso è un convertitore di linea RS485 – Ethernet
progettato per essere inserito, oltre che nel prodotto MICRO-RAY, anche in tutti i dispositivi digitali
CIAS.
È disponibile nella versione PoE Standard (PoE 802.3 af – cod. IP-DOORWAY-S), in grado di
essere alimentato da uno SWITCH PoE, e nella versione 13,8 V (cod. IP-DOORWAY-C) che
dovrà essere alimentato con la tensione di 13,8Vdc.
In entrambi i casi IP-DOORWAY alimenta a sua volta il dispositivo al quale è connesso e
consente il collegamento diretto verso la rete ethernet di dispositivi nativi su RS485.

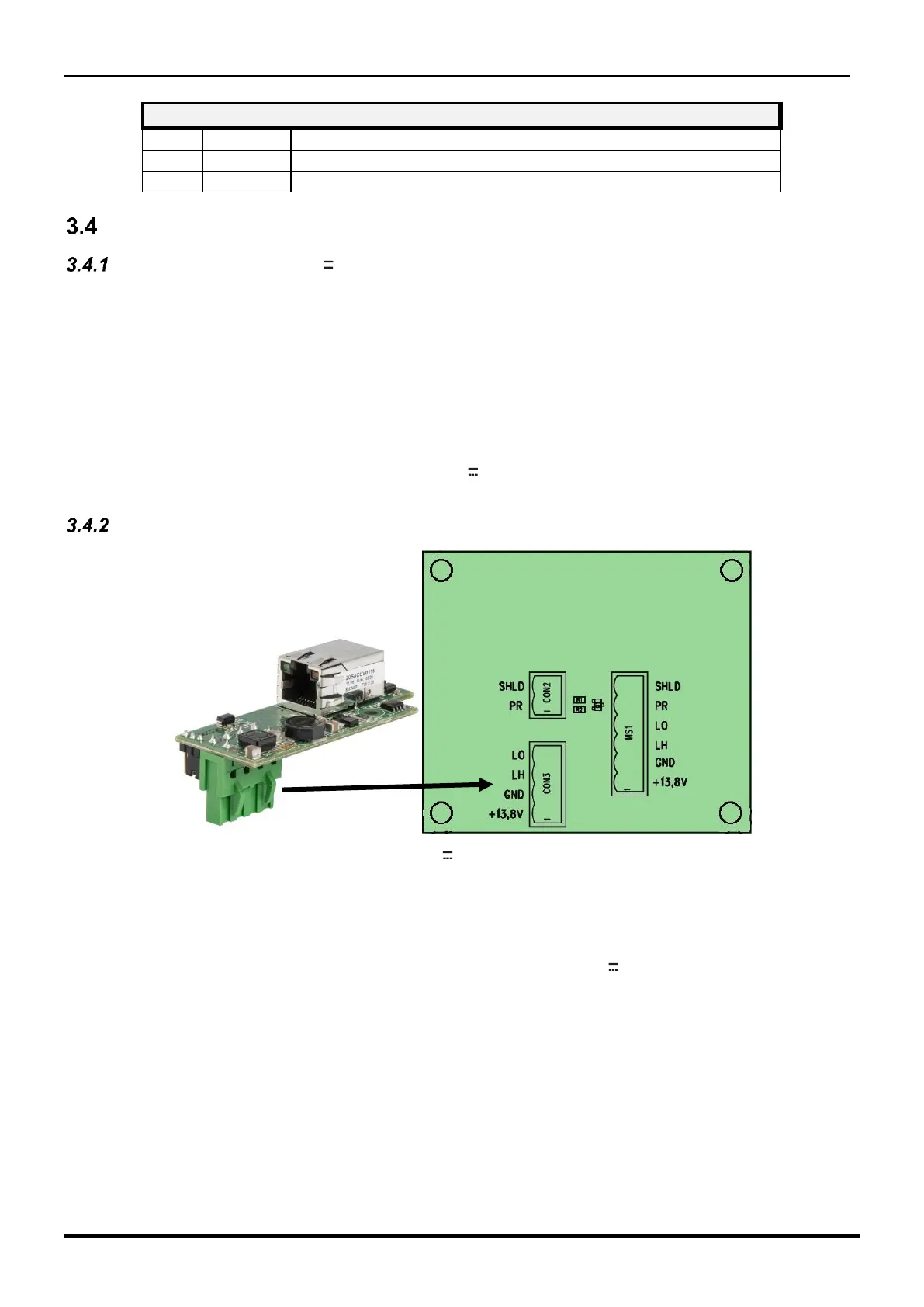

Il modulo IP-DOORWAY deve essere innestato al posto della morsettiera CON3 della scheda di
interfaccia MICRO-RAY.
Note: Maggiori dettagli sono presenti sul manuale specifico del prodotto IP-DOORWAY
scaricabile dal nostro sito
