Manuale di Installazione Pagina 7 di 48 MICRO-RAY
Dimensioni della Colonna
Le colonne sono disponibili in 3 dimensioni (altezze):
1m
2m
3m
Il loro diametro è di 180 mm
Orientamento/Rotazione del raggio
L’angolo di rotazione di ogni singolo raggio è circa di + 11° in orizzontale e + 1 in verticale
Dimensione del Raggio
Il raggio si esprime con un diametro massimo di circa 40/50 cm (per una distanza tra le due
colonne di 100 metri)
Condizioni del Terreno
È consigliabile che il terreno sia regolare e che ci sia una linea di visibilità chiara senza ostacoli
tra le due colonne. Se il terreno presentasse buche o avvallamenti, eventuali tentativi di
intrusione potrebbero non essere rilevati. Viceversa, eventuali oggetti che dovessero ostruire
uno o più raggi, potrebbero essere causa di allarmi non voluti.
Presenza di Ostacoli
Nel caso in cui la barriera sia installata molto vicina alle recinzioni metalliche, la recinzione
stessa deve essere accuratamente fissata, in modo che il vento non ne provochi grande
movimento.
Gli alberi, le siepi, i cespugli, la vegetazione in genere, richiedono una particolare attenzione
qualora ci si trovi in prossimità del fascio di protezione.
Questi ostacoli, variabili per dimensione e posizione, potrebbero causare potenziali interruzioni
dei raggi, se non adeguatamente manutenuti.
Indicazioni di Installazione
È importante progettare la protezione del perimetro, suddividendo le tratte in modo che tengano
conto delle necessità gestionali dell'intero impianto.
Oltre a non essere necessari, overlap e incroci con MICRO-RAY non sono suggeribili.
Qui di seguito verranno riportate alcune istruzioni utili per realizzare la tua installazione.
Installazione lungo la rete/muro
L’installazione lungo perimetri con lati maggiori di 100m potrà essere realizzata in modalità
“back to back” posizionando la colonna “A” e la colonna “B” parallelamente al
muro/recinzione (fig. 8a) oppure diagonalmente (fig. 8b).

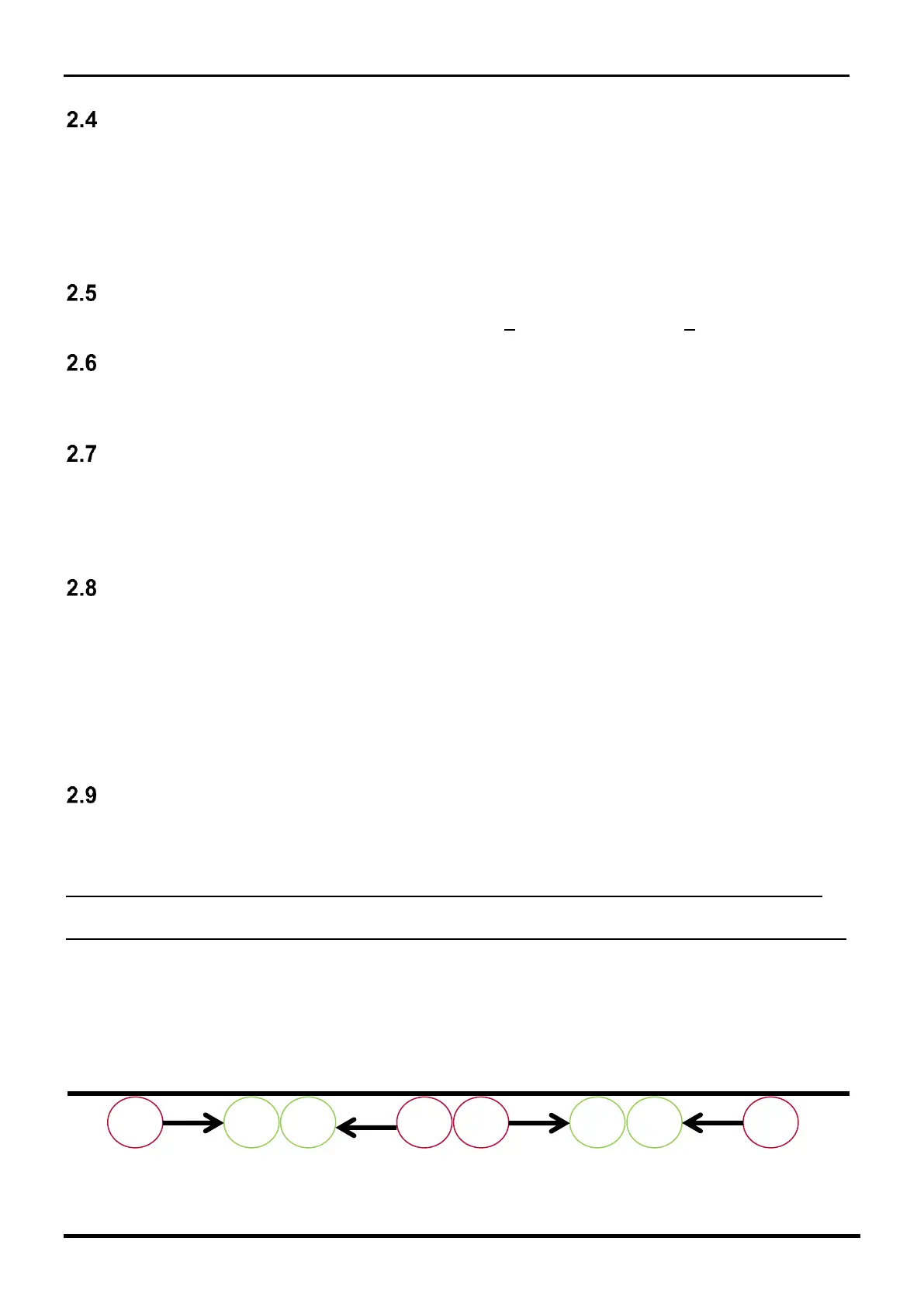

Figura 8a
B
B
B
B
A
A
A
A
