Manuale di Installazione Pagina 8 di 48 MICRO-RAY

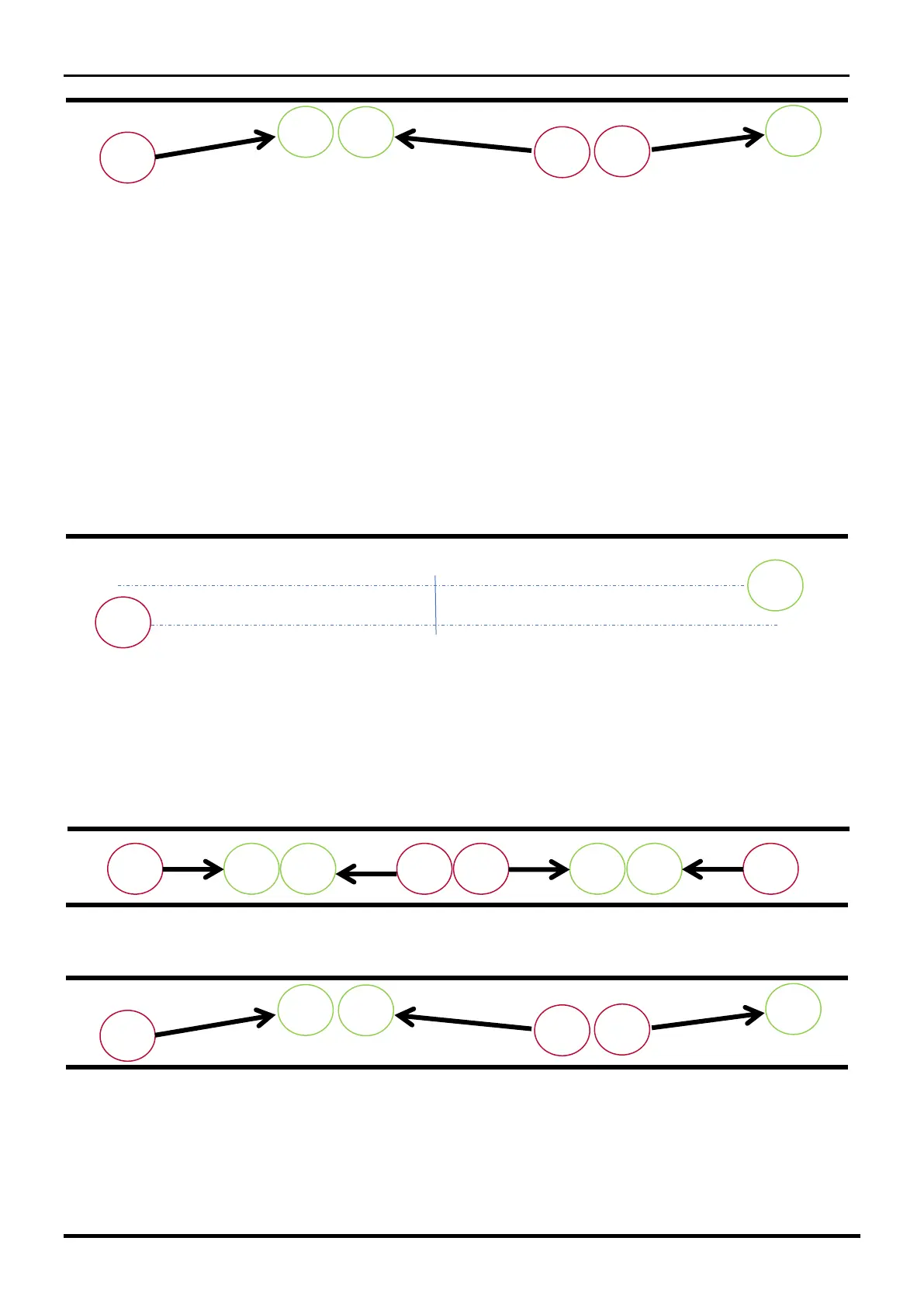

Figura 8b
Note: Non posizionare mai le colonne ad una distanza inferiore ai 50cm dalla rete oppure
35cm dal muro. (Queste distanze si intendono riferite dal centro dell’antenna).
Avvertenza: Con modalità di installazione PARALLELA (fig. 8a), in alcuni casi eccezionali
normalmente dipendenti dalla tipologia di rete o muratura, la barriera posta ad una distanza
che va dai 90cm ai 160cm dal muro/recinzione potrebbe essere soggetta a fenomeni che
rendono difficoltoso l’allineamento del/dei raggio/i centrali. In questi casi è preferibile
l’installazione DIAGONALE (fig 8b) disassando le colonne di 1m (fig. 8c).
Figura 8c
Installazione tra due reti/muri
Nei casi di installazione in corridoi posti tra due recinzioni/muri oppure tra recinzione e
muro valgono le stesse indicazioni evidenziate nel punto sopra. Vedi figure 9a e 9b.
Figura 9a
Figura 9b
A
B
1m
m
A
B
B
A
B
A
B
B
B
B
A
A
A
A
A
B
B
A
B
A
