Manual del operador - BSW 28 27
ESTRUCTURA EXTERNA E INTERNA
(Véase Fig. 1)
A. Palanca de mando de la tracción
Tirándola gradualmente hacia el manillar, la máquina se
pone en marcha. La velocidad de tracción aumenta al
aumentar el desplazamiento de la palanca.
B. Manillar
C. Empuñaduras de ajuste de la inclinación del manillar
D. Empuñadura del sacudidor del filtro
E. Cajón de residuos
F. Rueda delantera directriz
G. Cepillo lateral
H. Palanca de subida/bajada del cepillo lateral
I. Empuñadura de ajuste de la altura del cepillo lateral
J. Cepillo principal
K. Empuñadura de ajuste de la altura del cepillo principal
L. Ruedas traseras de tracción
M. Portaobjetos
N. Cable del cargador de batería
O. Alojamiento para cable del cargador de baterías
P. Fusible reseteable del motor del cepillo lateral
Q. Fusible reseteable del motor principal
DESCRIPCIÓN DE LA MÁQUINA
R. Batería
S. Filtro de polvos
T. Motor del cepillo lateral
U. Motor principal
V. Rueda de transmisión de la tracción (del embrague)
W. Ventilador de aspiración
X. Cargador de batería
Y. Fusible laminar del motor del sistema de aspiración (7.5
A)
Z. Capó
AA. Empuñadura superior del cajón de residuos
AB. Empuñaduras inferiores del cajón de residuos
AC. Placa número de serie/datos técnicos/marcación
de conformidad
AD. Flap laterales
AE. Flap delantero
AF. Flap trasero
AG. Panel de control
AH. Dispositivo de ajuste de la palanca de mando de la
tracción

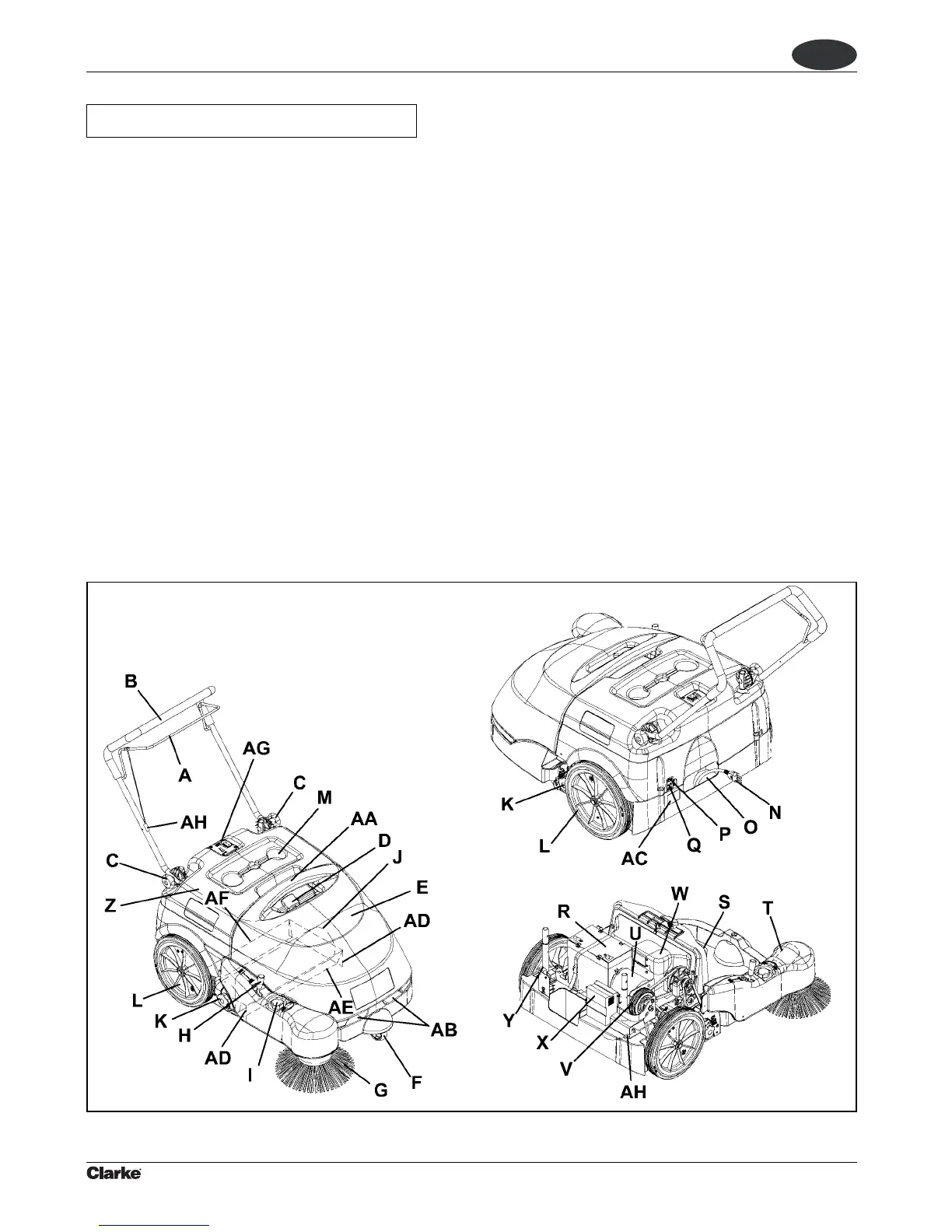

Figura 1
