FRANÇAIS
FR
Manuel d'utilisation - BSW 28 45

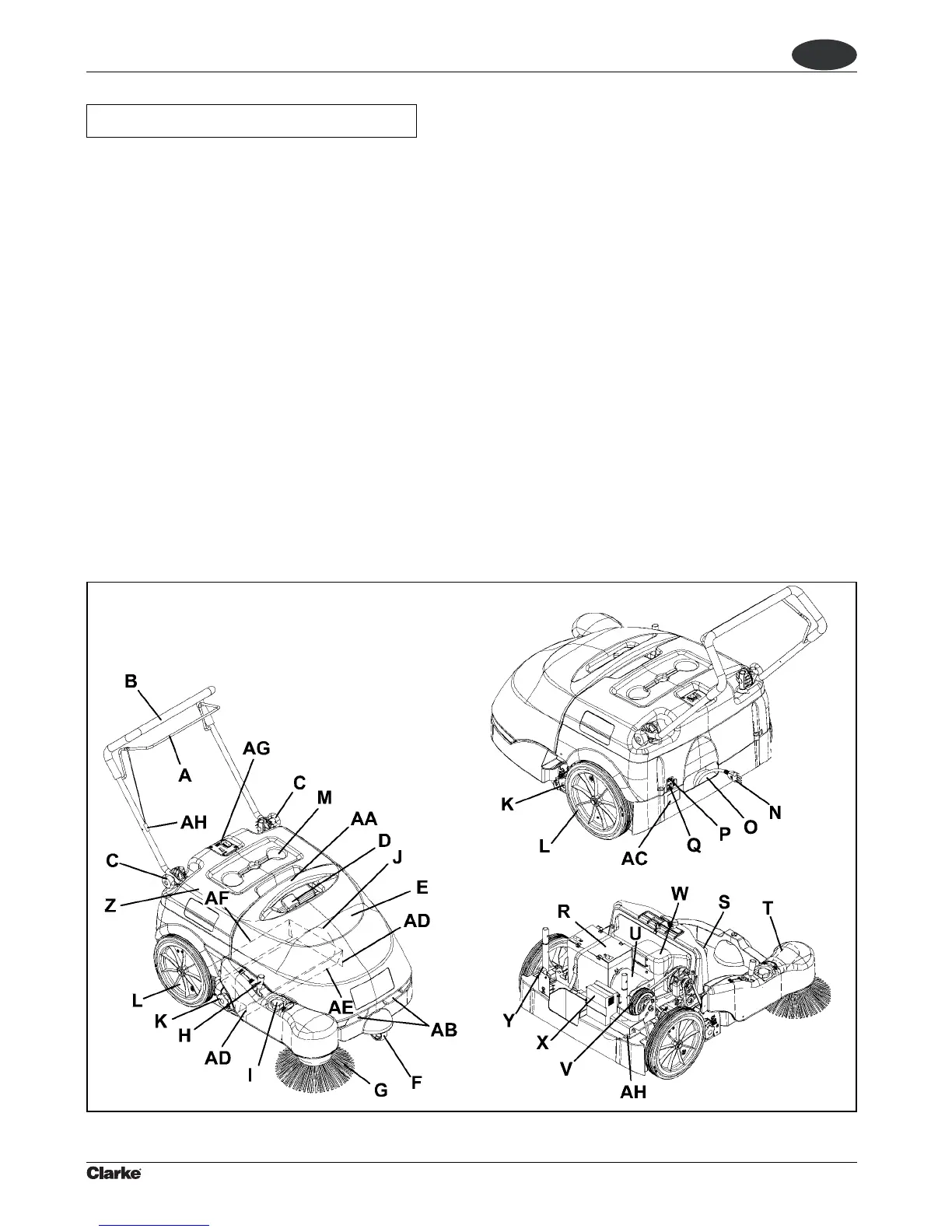

STRUCTURE EXTERNE ET INTERNE
(Voir Fig. 1)
A. Levier de traction
Tirer le levier graduellement vers le guidon pour
démarrer la machine. La vitesse de traction augmente en
fonction du mouvement du levier.
B. Guidon
C. Poignées de réglage inclinaison guidon
D. Poignée secoueur
E. Conteneur déchets
F. Roue avant de direction
G. Balai latéral
H. Levier de soulèvement / abaissement balai latéral
I. Poignée de réglage hauteur balai latéral
J. Balai central
K. Poignées de réglage hauteur balai central
L. Roues arrière de traction
M. Porte-objets
N. Câble du chargeur de batterie
O. Logement pour câble du chargeur de batterie
P. Fusible restaurable moteur balai latéral
Q. Fusible restaurable moteur principal
DESCRIPTION DE LA MACHINE
R. Batterie
S. Filtre à poussière
T. Moteur électrique balai latéral
U. Moteur principal
V. Roue de transmission traction (à embrayage)
W. Ventilateur d'aspiration
X. Chargeur de batterie
Y. Fusible lamellaire moteur d'aspiration (7,5 A)
Z. Coffre
AA. Poignée supérieure conteneur déchets
AB. Poignées inférieures conteneur déchets
AC. Plaque avec numéro de série / données techniques /
marque de conformité
AD. Volets latéraux
AE. Volet avant
AF. Volet arrière
AG. Tableau de bord
AH. Dispositif de réglage levier de traction
Figure 1
