Instalación del cárter
Instale la centralita lejos de fuentes de calor y en un lugar preferiblemente seco, sin salpicaduras de agua y
protegido de goteos, a una temperatura inferior a los 40 °C. La temperatura mínima no debe descender por debajo de
0 °C.
La centralita debe instalarse prestando atención a dejar suficiente espacio para el paso de los cables y de las
conexiones.
El panel posterior de la centralita GUARDIAN NEXT dispone de 4 orificios situados cerca de las esquinas para la
fijación de la estación en la pared. En Fig. 5 se indican las distancias entre ejes de perforación y las dimensiones
máximas del panel (dimensiones en mm).

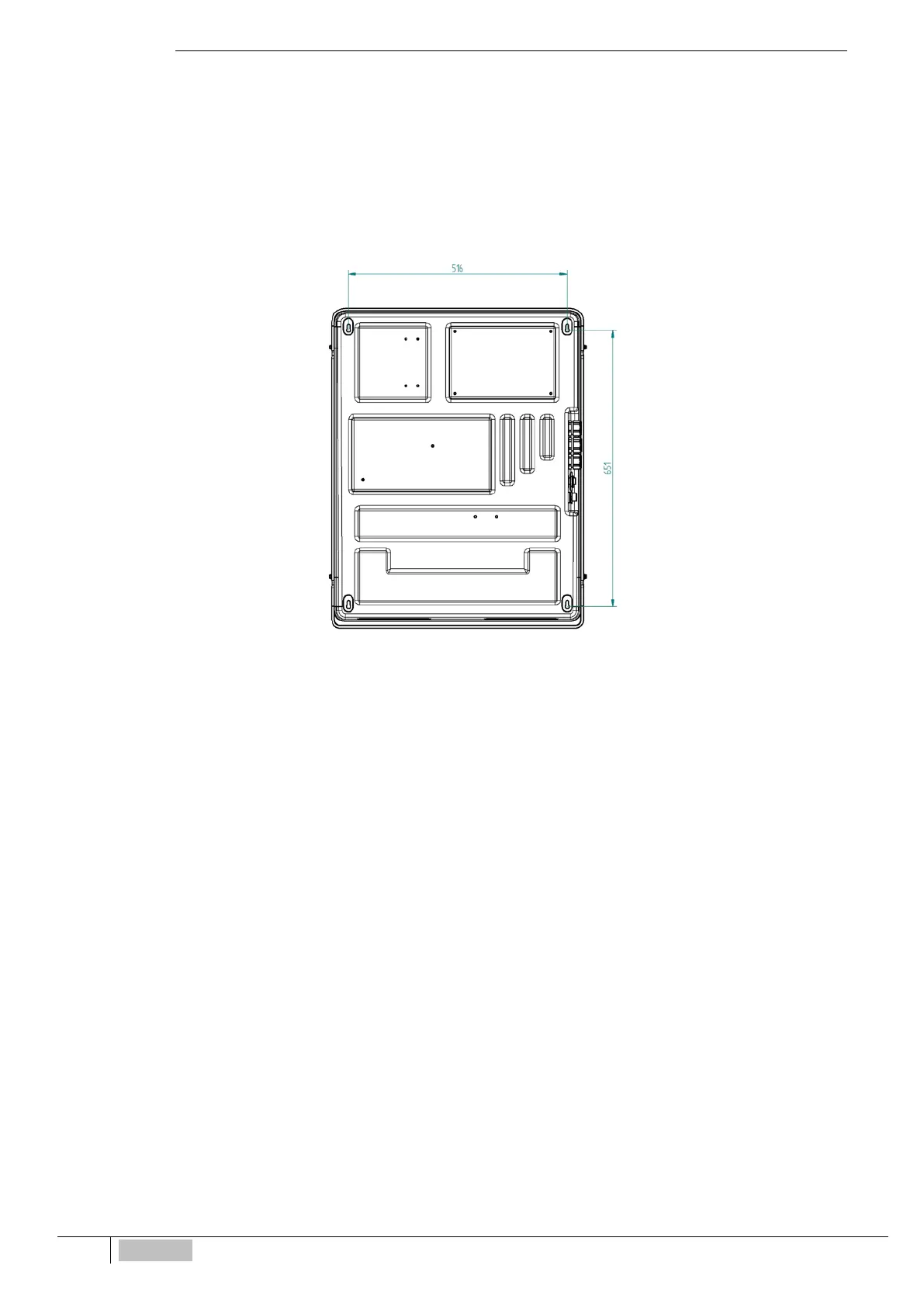

Fig. 5 – Placa NEXT para instalación en la pared (dimensiones en mm).
El instrumento debe instalarse asegurándose de que haya suficiente espacio para el paso del cable, para la
conexión hidráulica y para que la pantalla sea perfectamente visible. El área de instalación no debe ser húmeda ni
estar afectada por spray procedentes de zonas cercanas.
Fije el instrumento en una pared lisa utilizando las ranuras presentes en su interior y un tornillos de 4 mm. La
pared debe garantizar una perfecta fijación de las diferentes piezas de la unidad.
En primer lugar se recomienda realizar dos orificios alineados horizontalmente a una altura adecuada para
permitir al operador tener una visión correcta del panel de mandos y una posición cómoda para las operaciones de
calibración y control; se aconseja una altura desde el suelo de unos 180 cm, o bien a la altura de los ojos. La distancia
entre los dos orificios debe ser de 516 mm. Durante la instalación se aconseja utilizar un nivel para la nivelación de la
centralita.
16
ESPAÑOL
