Collegamento idraulico
Con riferimento alla Fig. 3 collegare rispettivamente:
Pos.1: ingresso acqua tubo 10x14 fornito a corredo
Pos.3: by-pass, prelievo acqua, tubo 10x14 fornito a corredo
Pos.4: uscita dalla cella di misura, tubo 10x14 fornito a corredo.
Se necessario collegare il raccordo di spurgo aria al tubetto 4x6 (fornito a corredo). Questa uscita a pressione
atmosferica permette lo spurgo dell’aria che si dovesse accumulare all’interno del porta-elettrodi. Per accelerare la
fuoriuscita dell’aria intrappolata, in fase di installazione si può chiudere per qualche secondo la valvola di uscita (Fig. 3,
Pos.4), forzando l’uscita dal raccordo di spurgo.
Montare il tubetto come mostrato in Fig. 6 e facendolo girare dietro il porta sonda mediante la fascetta posizionata
sulla parete del contenitore e orientando il raccordo in verticale

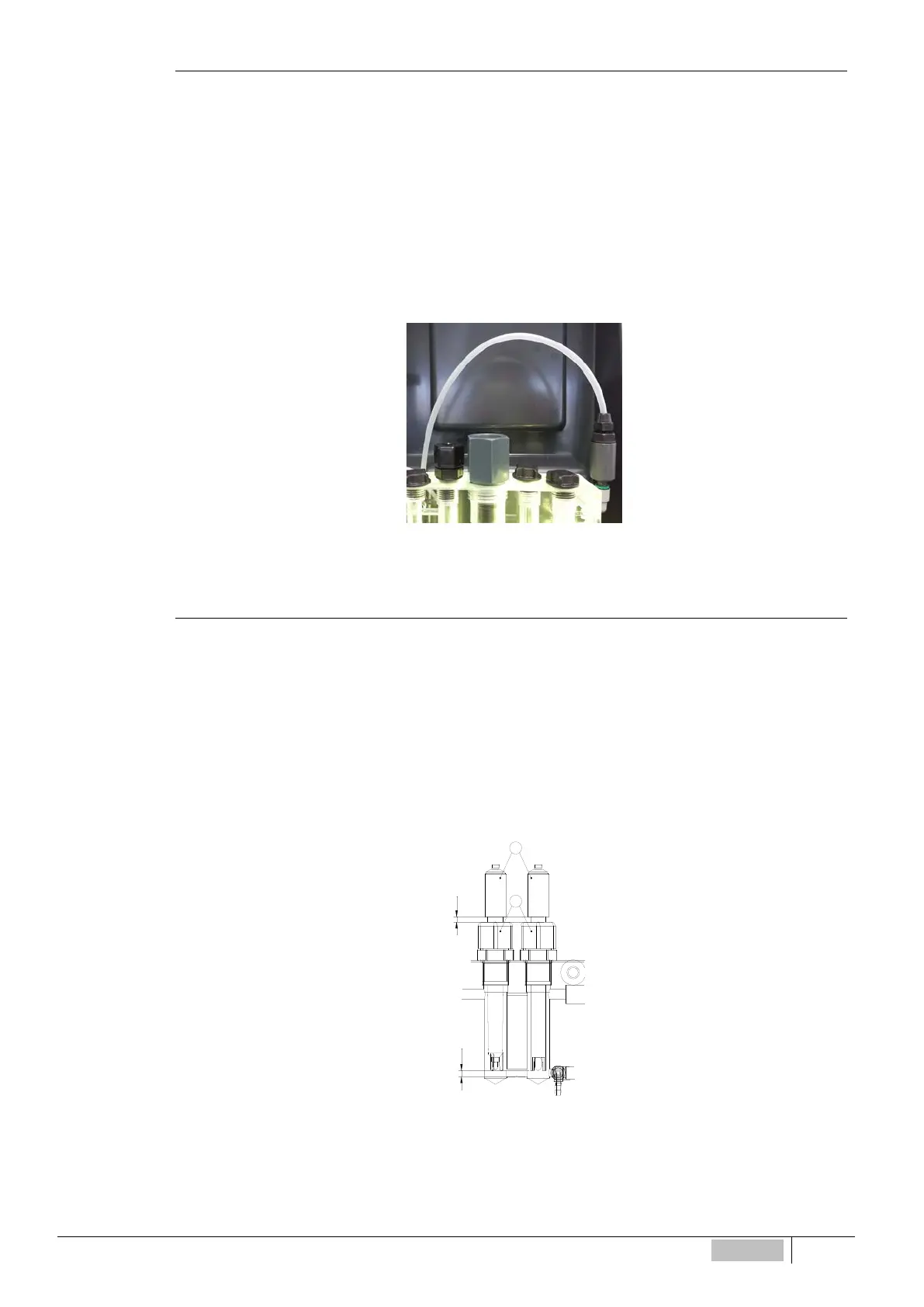

Fig. 6 – Collegamento tubetto di spurgo aria
Montaggio degli elettrodi pH e RX
Per il montaggio degli elettrodi (Fig. 7, pos..D), procedere come descritto in seguito:
• Allentare le ghiere relative dei relativi porta-elettrodi (pos. C Fig.7).
• Togliere i cappucci di protezione della membrana sensibile dagli elettrodi.
• Inserire gli elettrodi facendo attenzione a lasciare meno di 10mm dal fondo della sede nel portasonda in
plexiglas (Fig. 7, pos..A)
• Prestare comunque attenzione a fare in modo che la distanza indicata con “B” in sia maggiore di 2 mm.
• Serrare a mano le ghiere (Fig. 7, pos..C) prestando attenzione ad evitare la rottura della plastica
trasparente degli elettrodi stessi
Fig. 7 – Dettaglio montaggio elettrodi coppia di elettrodi
ITALIANO
89
