DESCRIZIONE GENERALE
Descrizione dell’apparecchiatura

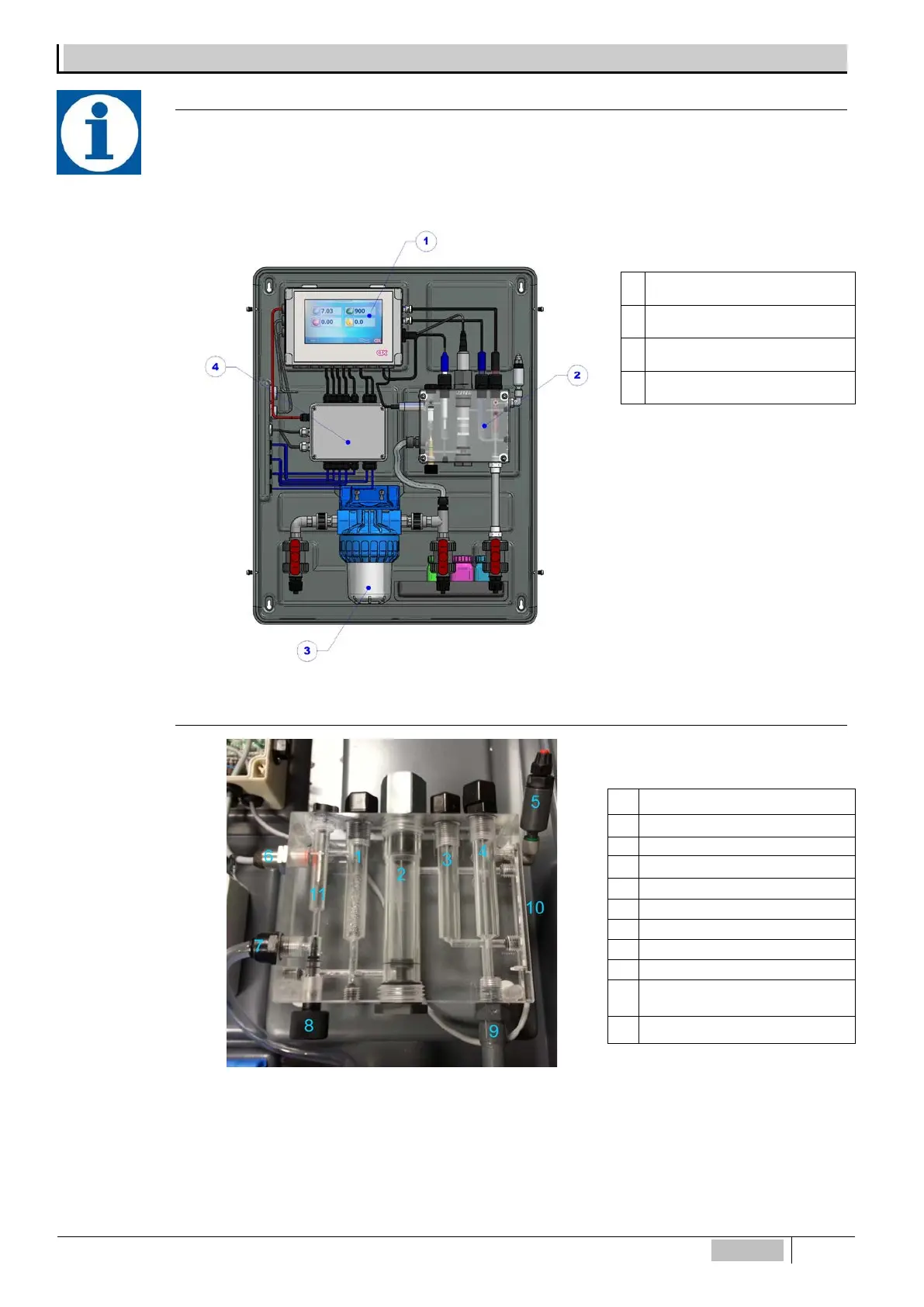

In fig. 1 è mostrato il complessivo con i principali componenti della centralina GUARDIAN NEXT. Essa è
composta essenzialmente da una contenitore in ABS con gli alloggiamenti per lo strumento di controllo(1), la cella di
misura (2) e il filtro (3). Viene alimentato dalla rete (100÷240Vac-50/60Hz) mediante un alimentatore switching. Un
secondo ingresso dalla rete è dedicato all’alimentazione dei relè per apparecchiature comandate dalla centralina.
L’apparecchiatura è stata progettata per effettuare l’analisi e la registrazione dei principali parametri dell’acqua in linea.
1 Strumento di controllo
2 Portasonda
3 Filtro in linea
4 Scatola di derivazione elettrica
Fig. 1 – GUARDIAN NEXT, analizzatore di Cloro, pH, Rx e temperatura
Circuito Idraulico
1 Alloggiamento elettrodo D12
2
Alloggiamenro sonda Cloro
3
Alloggiamento elettrodo D12
4
Alloggiamento elettrodo D12
5
Spurgo aria
6
Sensore di prossimità (flusso)
7
Ingresso (dal filtro)
8
Regolatore di flusso
9
Uscita
10
Striscia LED RGB, per
segnalazioni luminose
11 Indicatore di flusso
Fig. 2 - Portasonda – configurazione massima
