Ajuste del regulador
Todos los ajustes se realizan con el
quemador en funcionamiento:
•
Accionar con una llave hexagonal
de 2,5 mm en dos tornillos
marcados 9 y 12.
–
El tornillo V da la relación gas/aire
graduación entre 0,75 y 3,0.
–
El tornillo N permite corregir el
exceso de aire con el caudal
mínimo, graduación de - 2 a + 2.

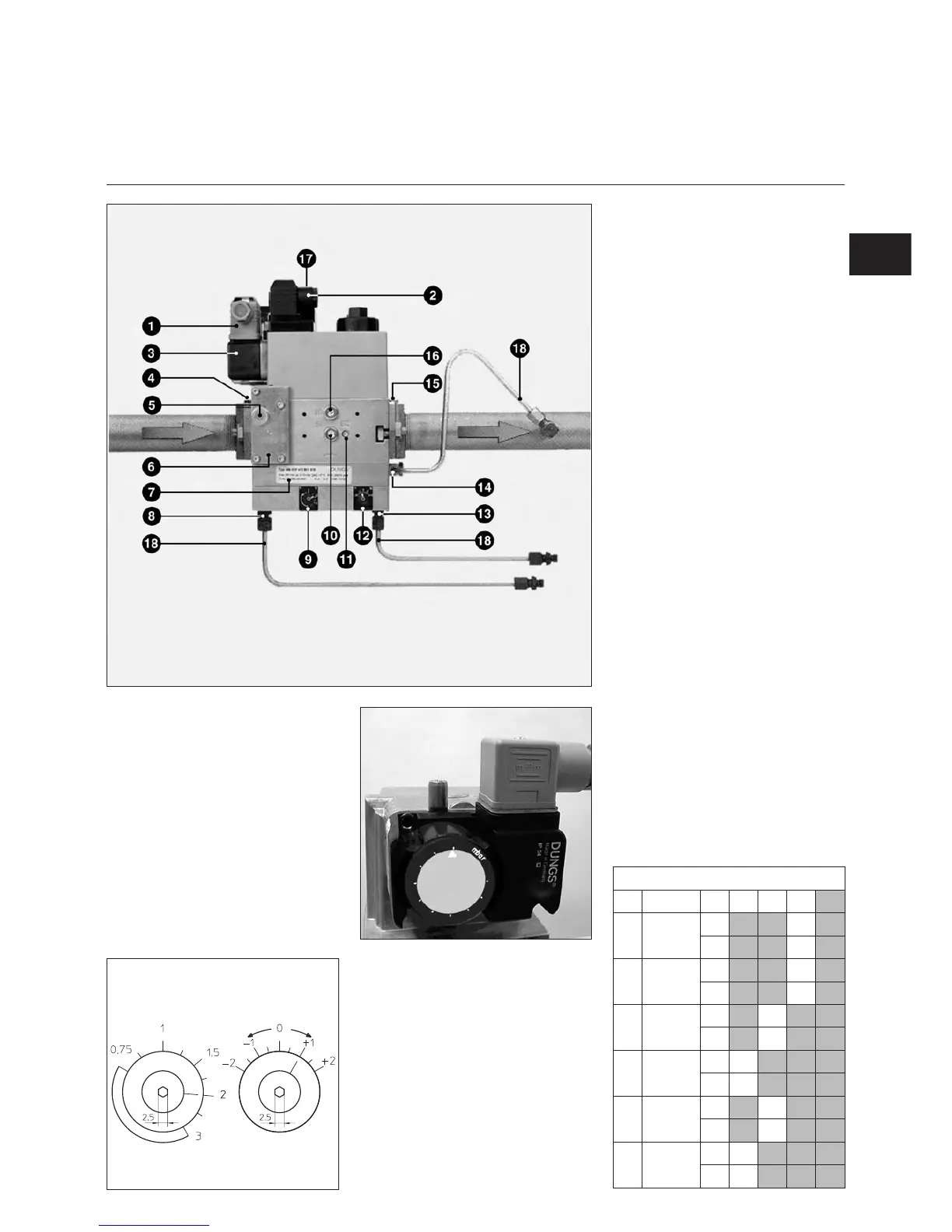

1 Conexión eléctrica del presostato
(DIN 43650)
2 Conexión eléctrica de la
electroválvula (DIN 43650)
3 Presostato
4 Brida de entrada
5 Toma de presión G1/8 antes del
filtro posible a ambos lados
6 Filtro bajo la tapa
7 Placa de características
8 Conexión G1/8 para la presión de
aire pL
9 Tornillo ajuste relación V
10 Toma de presión pe G1/8 a ambos
lados
11 Toma de presión gas pBr M4 (V2)
12 Tornillo de ajuste de la corrección
de punto cero N
13 Conexión G1/8 para la presión del
hogar pF
14 Conexión G1/8 para la presión gas
pBr
15 Brida de salida
16 Toma de presión pa depués de V1
a ambos lados
17 Indicador de marcha V1, V2
(opcional)
18 Tubos de toma de presión
pBr - pL - pF
Puesta en funcionamiento
Descripción Ajustes
Válvula gas
Válvula MB VEF
La válvula MB VEF... es un conjunto
compacto que incluye:
un tamiz, un presostato ajustable, una
válvula de seguridad no ajustable de
apertura y cierre rápidos, una válvula
principal pilotada con regulador de
proporción, ajustable en apertura (V y N),
que permite obtener una relación
constante, caudal de gas respecto a
caudal de aire. El cierre es rápido.
El regulador tiene en cuenta
igualmente la presión pF en la cámara
de combustión.
De fábrica, la válvula está ajustada
según la siguiente tabla.
Ajuste del presostato gas
•
Desmontar la tapa transparente.
El dispositivo incluye un índice x yun
disco móvil graduado.
•
Ajustar provisionalmente el
presostato al mínimo del valor
indicado en el disco graduado.
ES
Quemadores C 75/100 B 517/8
Gas p
VEF
407 412 420 425
G20
20-25
40-50
V
1,25
N
0
G25 25
V
1,25
N
0
G20 50-100
V
1,35
N
-0,5
G20 300
V
1,5
N
0,5
G31 30-37-50
V
1,35
N
-0,5
G31 148
V
1,5
N
0,5
