Cuenod C 75 - Diagrama de Funcionamiento del Cajetín LFL 1.333

16
0306 / 13 013 497A
Señales de entrada necesarias Señales de control del cajetín
Puesta en funcionamiento

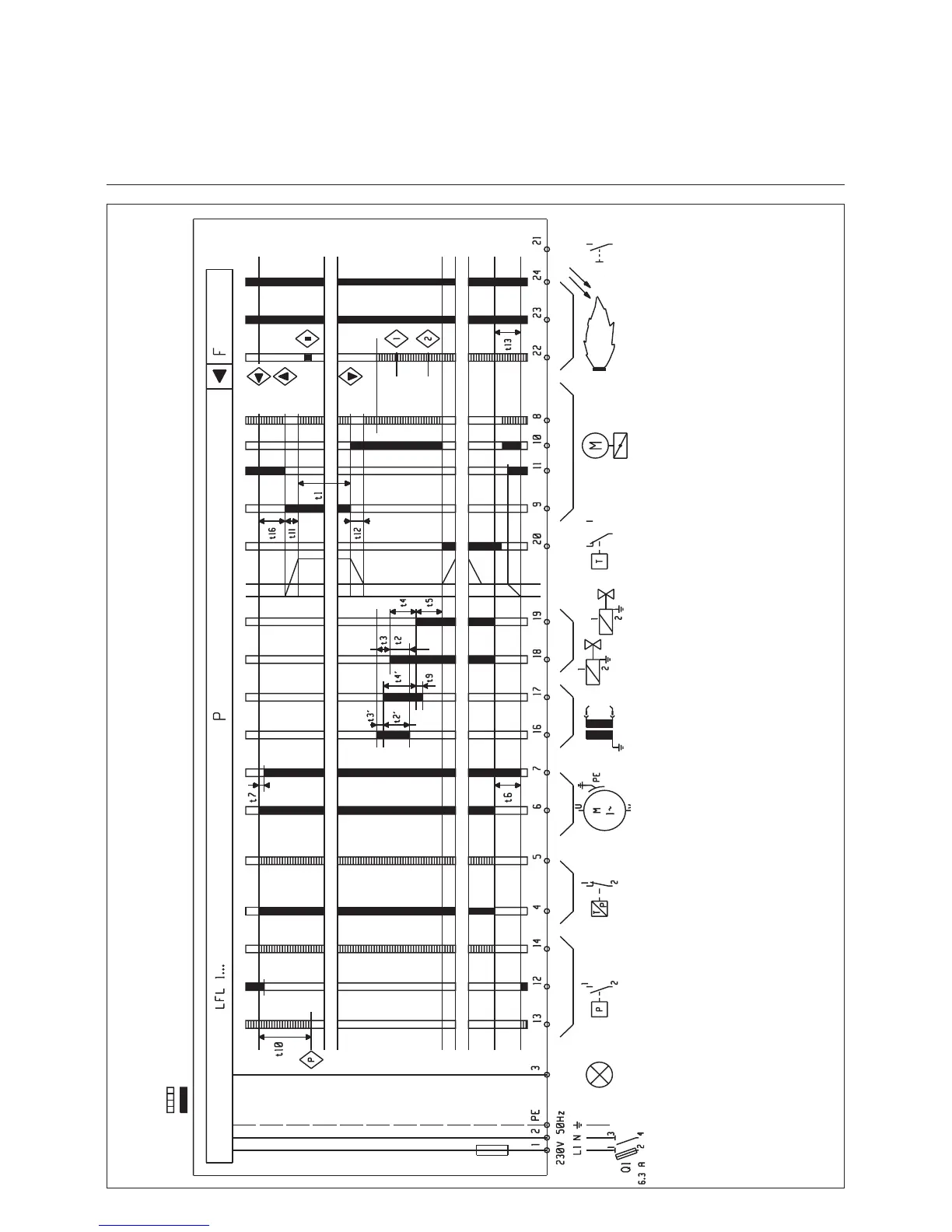

Diagrama de funcionamiento del cajetín LFL 1.333
Fallo Presostato de aire Limitador Motor del quemador Transformador Válvula combustible Regulación Servomotor Control de llama DesbloqueoStörung Druckwächter Begrenzer Brennermotor Zündtrafo. Oelventil Regelung Stellantrieb Flammenwächter ResetTrouble Pressure switch Limiter Burner motor Ignition transfo. Oil valve Regulator Damper motor Flame Reset
t1 Tiempo de preventilación con trampilla de aire abierta t2 Tiempo de seguridad t2’ Tiempo de seguridad o 1
er
tiempo de seguridad para quemador con piloto
t3 Tiempo de preencendido corto (transformador terminal 16) t3’ Tiempo de preencendido largo (transformador terminal 15) t4 Intervalo entre tensión eléctrica en el terminal 18 (inicio t2) y 19 (BV1-BV2) t4’ Intervalo entre el inicio del t2’ y 19 (BV2) t5 Intervalo entre tensión eléctrica en el terminal 19 y 20 (BV-Regul.) t6 Tiempo de postventilación (con M2)
t7 Intervalo entre la orden de arranque y la tensión eléctrica en 7 t10 Intervalo entre el arranque y el control de la presión de aire sin el tiempo de carrera de la
trampilla
t11 Tiempo de carrera de la trampilla de aire en poisición ABIERTA t12 Tiempo de carrera de la trampilla en posición MINI t13 Tiempo de postcombustión admisible t16 Intervalo hasta la orden de apertura de la trampilla de aire
