Corrección de altura
Bomba en aspiración (H +) o en carga (H -)
Altura (m) H ficticia (m)
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
ej.: altura 1100m. H ficticia = 1m H real 2 m.
H corregida en aspiración 2 + 1 = 3 m
H corregida en carga 2 - 1 = 1 m
Elegir en la tabla el Ø de los tubos en función de la
longitud desarrollada entre la cisterna y la bomba.
Si H corregida en aspiración es superior a 4m; prever
una bomba de transferencia. (presión máx 2 bares).
H
corregida
(m)
Instalación bitubo L (m)
C 75 / C 100
Ø (mm)
10/12 12/14 14/16
4,0
3,0
2,0
1,0
+0,5
51
45
38
32
29
83
83
82
69
62
83
83
83
83
83
0 265683
-0,5
-1,0
-2,0
-3,0
-4,0
22
19
13
6
0
49
42
29
16
2
83
80
55
31
6

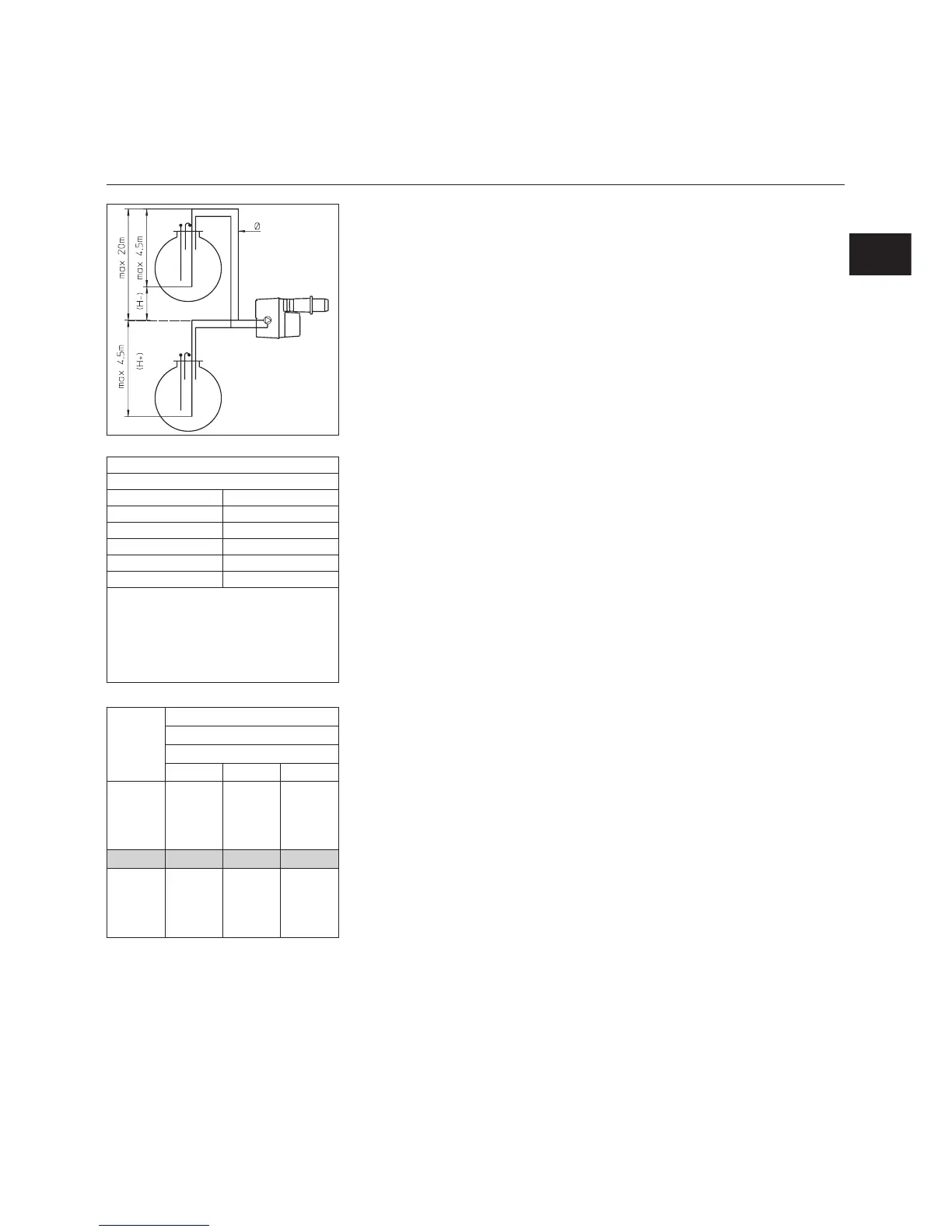

Instalación
Conexión gasóleo
Conexión gasóleo
Los esquemas eléctricos adjuntos
permiten determinar el diámetro interior
de los tubos.
Pueden presentarse dos casos :
–
En aspiración directa :
en función de la longitudLydela
altura de aspiración o de la carga H y
de los acontecimientos ocurridos.
Estas longitudes tienen en cuenta la
presencia de una válvula manual de
un cuarto de vuelta, una válvula
antiretorno y cuatro codos.
La depresión máxima es de 0,4bar.
–
En bucle de transferencia :
Según el tipo de instalación, las
características de la bomba de
cebado deberán cumplir distintos
requisitos, en particular :
–
el caudal horario,
–
la velocidad de paso del fluido,
–
la presión máxima de cebado.
Esta ubicación debe ser prioritaria
para obtener una mayor
longevidad de utilización de la
bomba de pulverización.
m
Importante :
En ambos casos deben montarse
antes de la manguera de aspiración
o de cebado un filtro 120µm² y una
válvula manual de cuarto de vuelta
(no suministrada) adaptados a tal
uso.
Importante :
En aspiración :
•
Llenar totalmente de gasóleo el tubo
de aspiración entre la bomba de
pulverización y la varilla sumergida
en la cisterna.
En bucle de transferencia :
•
Llenar, cebar, purgar y ajustar la
presión a 2bar máx. en el circuito.
Se recomienda colocar un
presostato para controlar el
funcionamiento del quemador en la
presión de cebado.
•
Verificar la estanqueidad.
