Puesta en funcionamiento
Descripción y ajustes

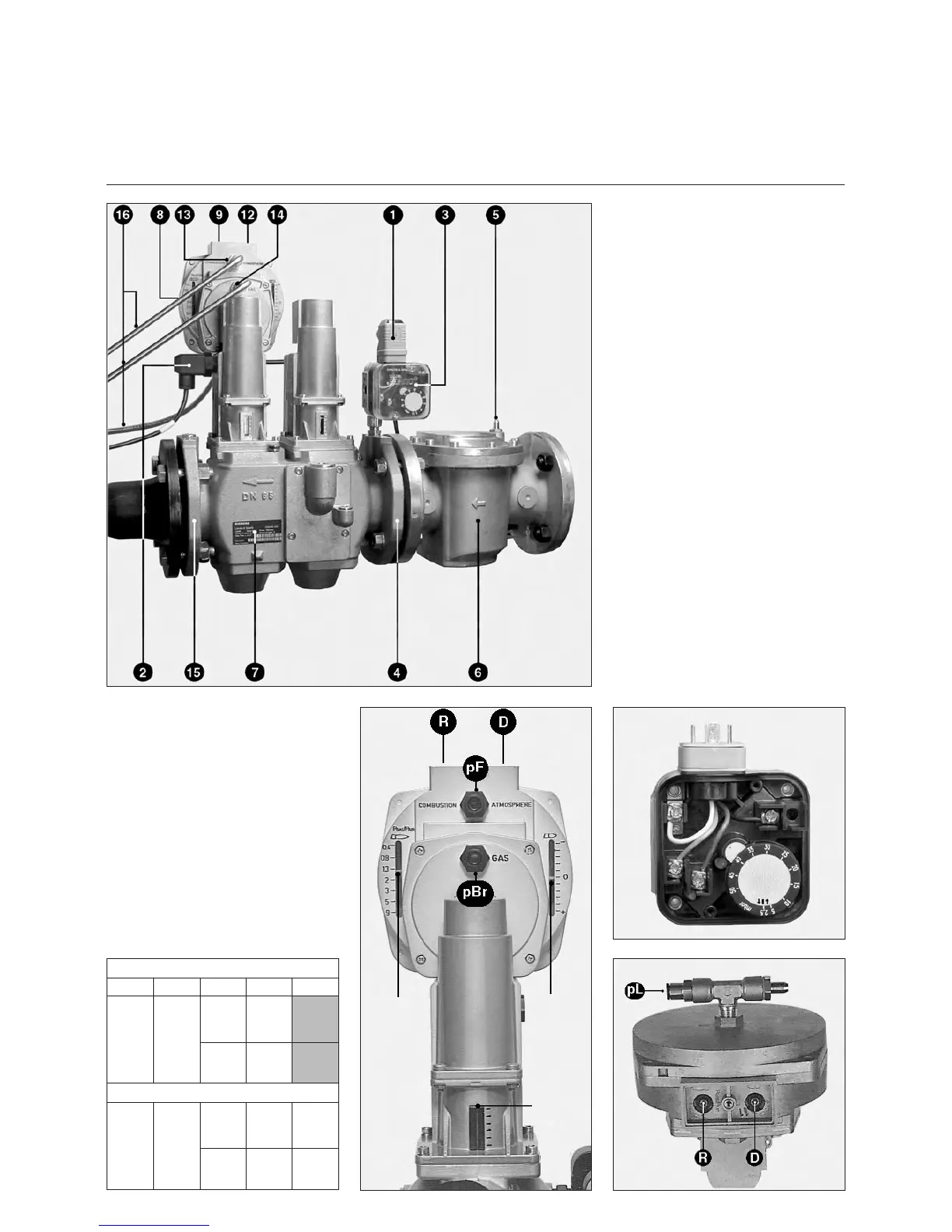

Válvula de gas VGD
Regulador SKP70
1 Conexión eléctrica del presostato
(DIN 43650)
2 Conexión eléctrica de la
electroválvula (DIN 43650)
3 Presostato
4 Brida de entrada
5 Toma de presión G 1/8 antes del
filtro
6 Filtro exterior DN65
7 Placa de características
8 Conexión G 1/8 para la presión
de aire pL
9 Tornillo R de ajuste de caudal de
gas respecto a caudal de aire
12 Tornillo D de ajuste de la
corrección de punto cero N
13 Conexión G 1/8 para la presión
del hogar pF
14 Conexión G 1/8 para la presión
gas pBr
15 Brida de salida
16 Tubos de toma de presión
pBr - pL - pF
La válvula VGD asociada a un
regulador SKP70 permite obtener una
relación constante, caudal de gas
respecto a caudal de aire. El regulador
tiene en cuenta igualmente la presión
pF en la cámara de combustión.
De fábrica, la válvula está ajustada
según la siguiente tabla.
Ajuste del presostato gas
• Desmontar la tapa transparente.
El dispositivo incluye un índice ↑|↓
y un disco móvil graduado.
• Ajustar provisionalmente el
presostato al mínimo del valor
indicado en el disco graduado.
Indicador de
ajuste de la
relación R
Indicador de
ajuste del
valor D
Indicación de
la abertura de
la válvula de
gas
Quemador C75 B 517/8
Gaz P VGD 20.507 40.065
G20 20
d
(Vis R)
2
d
(Vis D)
1,4
Quemador C100 B 517/8
G20 20
d
(Vis R)
22
d
(Vis D)
1,4 1,3
