Cuenod C 75 - Datos Técnicos; Instalación; Montaje

5
0306 / 13 013 497A
Instalación
Montaje
Montaje

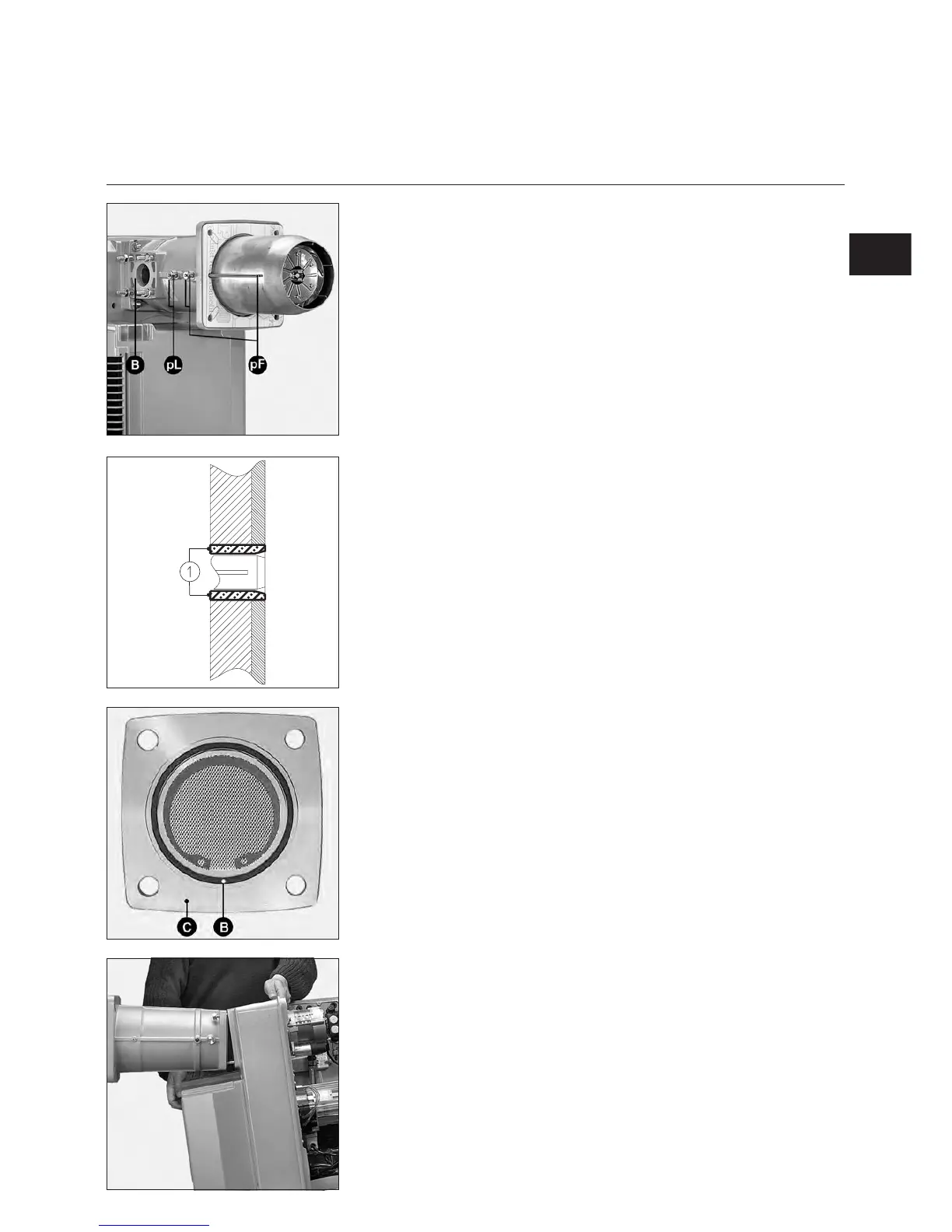

Frontal caldera
•
Preparar el frontal según el plano de
dimensiones incluido.
Colocar, si es necesario, una
contraplaca frontal (opcional).
Taladrado: Ø 195 (ó Ø 172 con un
corte por el mismo lado que la
alimentación de gas para pasar el
tubo de toma de presión hogar).
•
Rellenar el hueco 1 con un material
refractario aconsejado o
suministrado por el constructor de la
caldera.
m
No obstruir la toma de presión del
hogar pF.
Cabeza de combustión
•
Desmontar los órganos de
combustión, almacenarlos a la
espera protegidos de los golpes.
•
Colocar la cabeza de combustión
para una conexión horizontal de la
rampa de gas a la derecha oala
izquierda. No se permiten las otras
posiciones.
• Montar y fijar la cabeza de
combustión con su junta sobre la
parte frontal de la caldera.
• Controlar ulteriormente la
estanqueidad.
Rampa de gas
• Verificar la presencia y posición de
la junta tórica B en la brida del
colector C.
•
Fijar la rampa de gas para que las
bobinas de las válvulas estén
obligatoriamente en posición
vertical alta.
Importante
Cuando se utiliza una rampa de gas
VGD montada a la izquierda es
necesario girar 180° el regulador
SKP70. Para ello:
•
Desmontar el regulador SKP70.
•
Desmontar el conector (3P+T)
situado en el costado del regulador
y montarlo en el lado opuesto.
m
Obturar el lugar en donde se
encontraba anteriormente del
conector.
•
Montar el regulador después de
haberlo girado media vuelta (180°).
Cuerpo del quemador
La colocación se realiza con la voluta
hacia abajo o hacia arriba realizando
las transformaciones descritas en el
párrafo “puesta en funcionamiento de
los órganos de combustión”.
No se permiten las otras posiciones.
Con la voluta hacia abajo :
•
Retirar en el cuerpo las dos tuercas
inferiores y desatornillar al máximo
las dos tuercas superiores.
•
Inclinar el cuerpo hacia adelante,
encajar los pasadores superiores en
las muescas del separador.
ES
•
Dejar descansar el cuerpo sobre el
separador y apretar las cuatro
tuercas.
Con la voluta hacia arriba : realizar las
mismas operaciones en orden inverso.
•
Colocar en la bomba, sin apretarlos,
los tubos de unión con los órganos
de combustión (almacenar a la
espera).
