www.DaikinApplied.com 13 OM 1263 • MICROTECH UNIT CONTROLLER

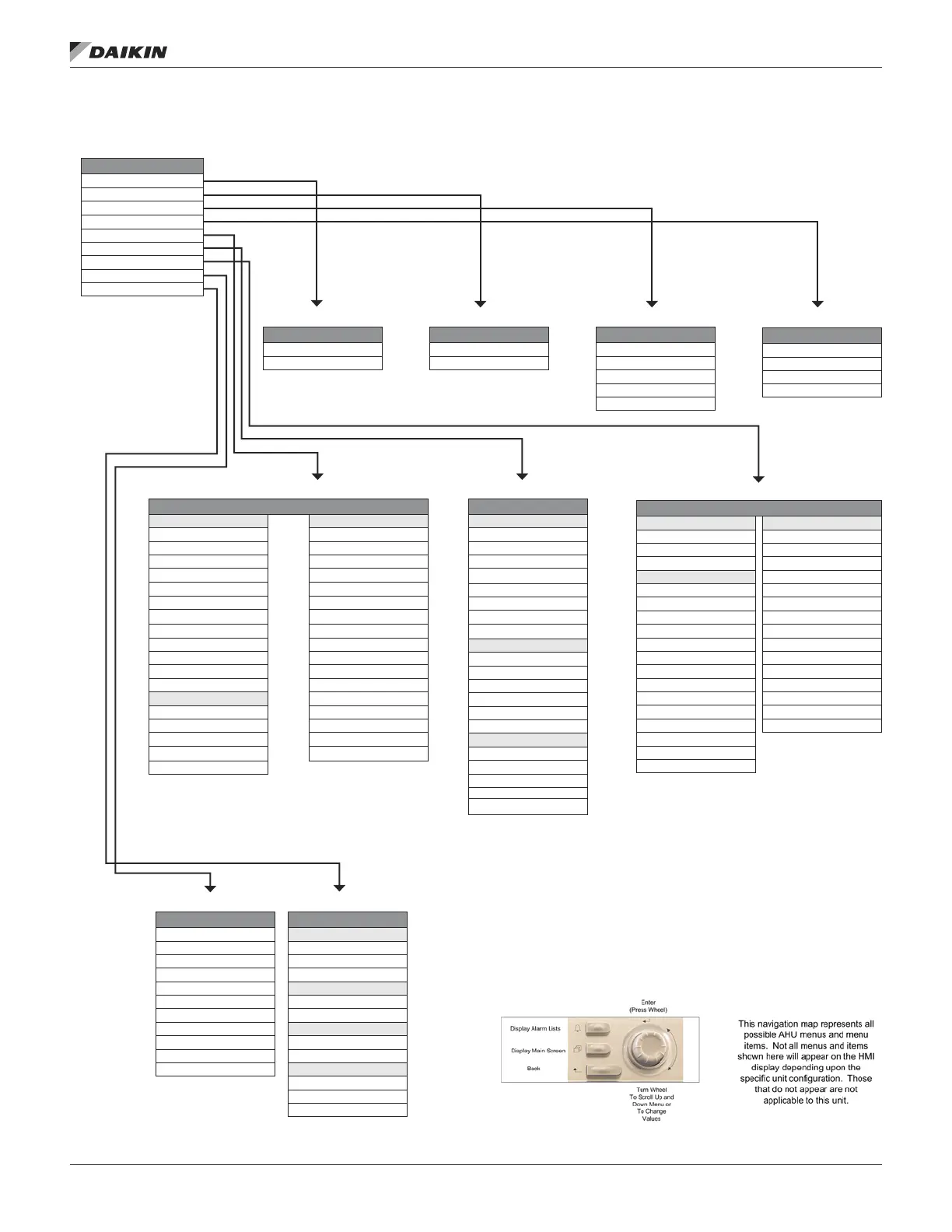

Figure 9: Commission Unit – Keypad/Display Menu Structure
See page 22 — 30
Commission Unit
Unit Set-Up
Timer Settings
SAF Set-Up
RF/EF Set-Up
INV Cmp Set-Up
OA Fan Set-Up
Exp Valve Set-Up
Defrost Set-Up
Alarm/Event Cong
See page 22
Timer Settings
Pwd Timeout= 10min
Clg Stg Time= 5min
See page 22
Unit Set-Up
Eng Units= English
Unit Name= xxxxxxxxxxxx
See page 22
SAF Set-Up
Max Vent Speed= 100%
Max SAF RPM= 2600
Max SAF Hz= 60.0Hz
CmpOp_MinSAF= 20%
SAF Status= XXXXX
See page 23
RF/EF Set-Up
Max Vent Spd= 100%
Max RF/EF RPM= 2600
Max RF/EF Hz= 60Hz
RF/EF Status= XXXXX
See page 24 — 25
INV Cmp Set-Up
COMPRESSOR STATUS COMPRESSOR SETUP
Clg State= ____________ Clg Stg Time= 5min
Htg State= ____________ Clg Lo OAT Lk= 55ºF
INV Cmp Spd= XXX.X% Clg OAT Di= 2ºF
INV Spd Cmd= XXX.X% Htg Lo OAT Lk= 0.0ºF
VCmpOilStatus= XXXXX Htg Hi OAT Lk= 55.0ºF
Comp 3=_____________ EHtgHiOATLk= _____ºF
Fault Code Details
Htg OAT Di= 2ºF
INV Port Temp= XXX.XºF INV Period= 20s
INV Fin Temp= XXX.XºF INV Gain= 2.5
INV Amps= XX.XA INV PAT= 10s
Ctrl Card Tmp= XXX.XºF INV Max Chg= 15%
Heatsink Tmp= XXX.XºF OilManagement= O
REFRIG CIRCUIT STATUS LowOilTime= 10min
PTD= XXX.Xpsi OilBoostTime= 10min
PTS= XXX.Xpsi VFD Status= __________
4 Way Valve=__________ VFD Alm/Wrn= ________
RcvrSol Valve=_________
IFB COMM STATUS
BP Sol Valve=_________
1
2
1, 2 See the expansion
information on page 16
See page 26
OA Fan Set-Up
OA FAN STATUS
OA Fan1 Spd= XXX%
OA Fan1 Cmd= XXX%
OA Fan1Amps= XX.XA
Fault Code Details
OA Fan2 Spd= XXX%
OA Fan2 Cmd= XXX%
OA Fan2Amps= XX.XA
Fault Code Details
REFRIG CIRCUIT STATUS
PTS= XXX.Xpsi
PTD= XXX.Xpsi
Disch Sat Tmp= XXX.X°F
EDshSatTSpt= XXX.X°F
OA Temp= XXX°F
INV Fin Temp= XXX°F
OA FAN SET UP
OA Fan Period= 25s
OA Fan Gain= 2.5
OA Fan PAT= 75s
OA Fan Max= 90%
IFB COMM STATUS
1
1
2
See page 27 — 28
Exp Valve Set-Up
EXP VALVE STATUS EXP VALVE SETUP
EVI Pos= XXX% SSH DB= 2.0ºF
EVO Pos= XXX% ClgSH Lo Base= 5.0ºF
EVStatus=____________ HtgSH Lo Base= 5.0ºF
REFRIG CIRCUIT STATUS ClgSH Hi Base= 9.0ºF
PTD= XXX.Xpsi HtgSH Hi Base= 9.0ºF
PTS= XXX.Xpsi Htg EVI Meth= SbC
Suction SH= XX.XºF IC SC Spt= 9.0ºF
Discharge SH= XX.XºF IC SC DB= 2.0ºF
Subcooling= XX.X°F HtgSC EVI Min= XXX%
E SSH Spt= XX.X°F Clg EVO Meth= SbC
E SH Base= XX.X°F OC SC Spt= 9.0ºF
E SC Spt= XX.X°F OC SC DB= 2.0ºF
E SC Lo Lmt= XXX% ClgSC EVO Min= 12%
SRT= XXX°F ManCtrl EV Op= Auto
Disch Sat Tmp= XXX.X°F IFB Comm Status
Sucn Sat Tmp= XXX.X°F
IRT= XXX°F
ORT= XXX°F
See page 29
Defrost Set-Up
Defrost State= _________
Manual DF= No
MinCmpOpTm= 10min
MinAccCmpTm= 40min
MaxFrostTm= 120min
Defrost Temp= XXºF
Tdef Adj= 0.0ºF
CmpOpTm= XXXmin
AccCmpOpTm= XXXmin
LoFrstAccTm= XXXmin
HiFrstAccTm= XXXmin
See page 30
Alarm/Event Cong
ALARM DELAYS
Sens Alm Dly= 30s
Temp AlmDly= 30s
Hi Return Temp= 120°F
ALARM CONFIG
AlmLogToSD= No
Problems= Slow
EVENT CONFIG
Show Events= Yes
EventLogToSD= No
ALARM CONFIG
EnaSnapshots= Yes
Show Snapshots= Yes
SnapshotsTo SD= No
