11 Battery Connector (BATTERY) 12 Memory Connector (DIMM1~DIMM4)
13 Card Reader Connector (Card Reader) 14 Power Switch Connector (PWR_SW)
15 M.2 Socket 3 Connector (M.2 SSD) 16 SATA 1 Connector (White Color)
17 Internal Speaker Connector (INT_SPKR) 18 SATA 3 Connector (Black Color)
19 ATX Power Connector (ATX_SYS) 20 HDD_ODD_Power Cable Connector (SATA PWR)
21 SATA 2 Connector (Black color) 22 SATA 0 Connector (Blue color)
23 LPC_Debug1 24 CMOS_CLR/Password/Service_Mode Jumper (JMP1)

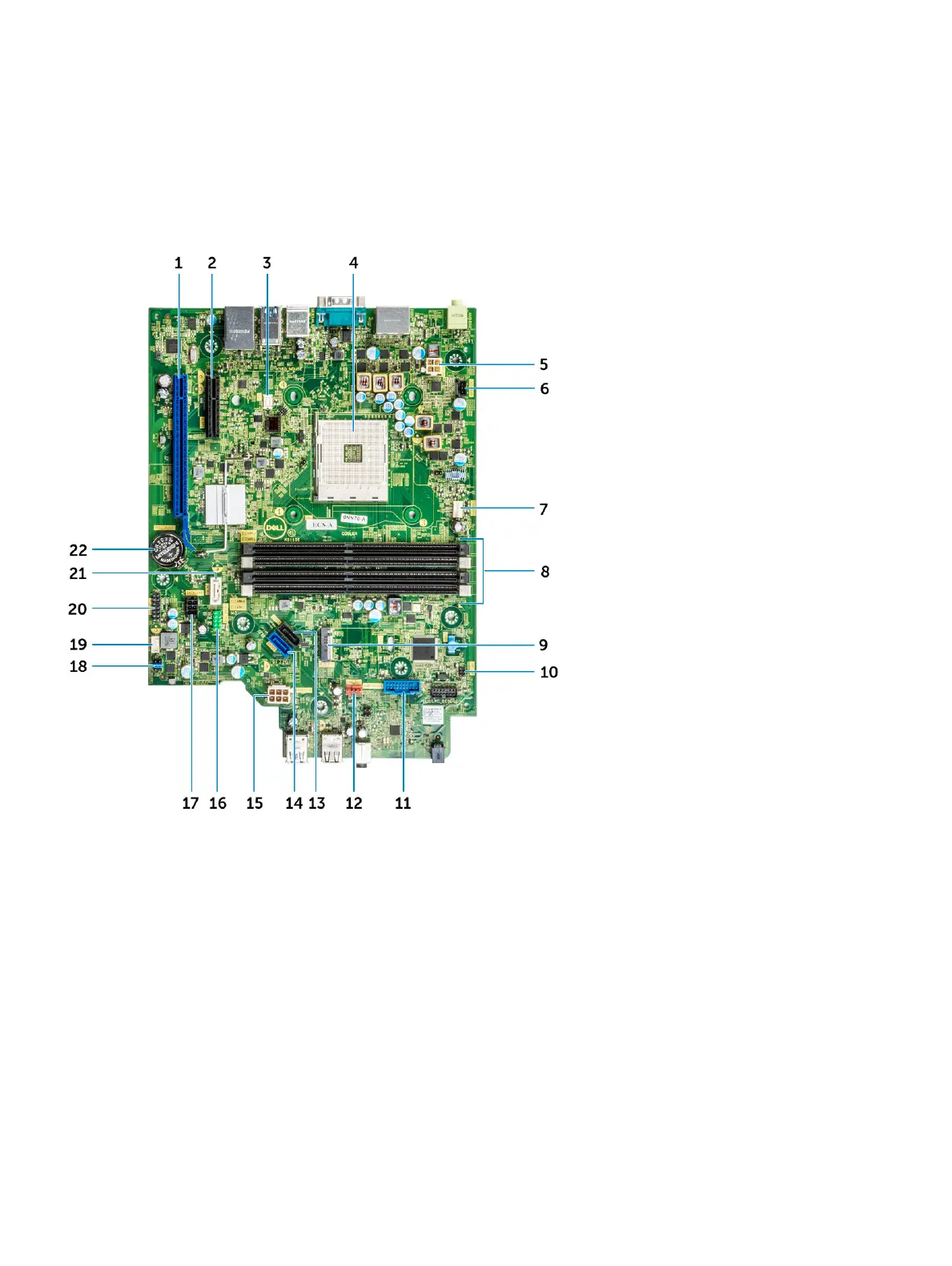

1 PCI-e x16 Connector (SLOT2) 2 PCI-e x4 Connector (SLOT1) - open ended X4 to support
X16
3 VGA Daughter Board Connector (VGA) 4 Processor Socket (CPU)
5 CPU Power Connector (ATX_CPU) 6 Intrusion Switch Connector (INTRUDER)
7 CPU fan Connector (FAN_CPU) 8 Memory Slots (DIMM1,DIMM2,DIMM3,DIMM4)
9 M.2 Slot 3 Connector (M.2_SSD) 10 Power Switch Connector (PWR_SW)
11 Media Card Reader Connector (CARD_READER) 12 System fan Connector (FAN_SYS)
13 SATA2 Connector Black Color (SATA2) 14 SATA0 Connector Blue Color (SATA0)
15 ATX Power Connector (ATX_SYS) 16 Front USB2.0 Connector (Front_USB)
17 HDD&ODD Power Cable Connector (SATA_PWR) 18 Clear CMOS Jumper (CMOS_CLR); Clear Password Jumper
(PASSWORD_CLR); Clear Password ; Jumper
(PASSWORD_CLR); Service Mode Jumper
(SERVICE_MODE)
Disassembly and reassembly 47
